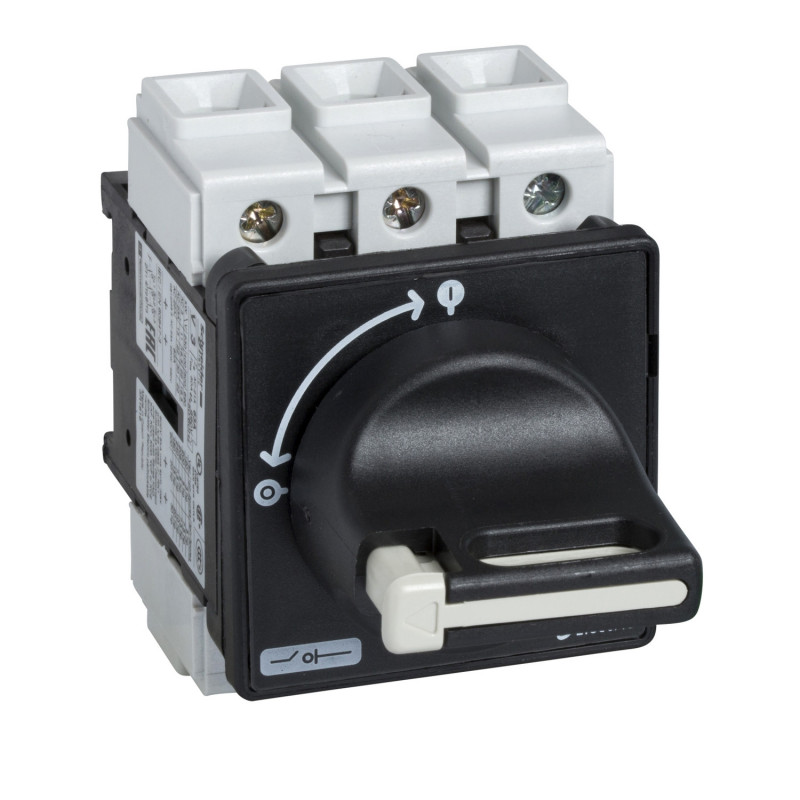

VBF01 Schneider - interrupteur sectionneur 3P 20A - Montage sur porte - poignée cadenassable noire - TeSys Mini-Vario
16,47 € HT
Réf. fabricant : VBF01
EAN-13 : 3389110201000
Réf. AE : SCHVBF01
Interrupteur sectionneur 20A fixation à vis sur porte
Cet interrupteur sectionneur Schneider Electric permet la coupure en charge d'un moteur électrique asynchrone monophasé ou triphasé.
Il se fixe sur une porte d'armoire électrique à l'aide de 4 vis dissimulées derrière le plastron noir 60x60.
Installé sur une porte de coffret étanche, cet inter sectionneur est étanche IP65.
Bien qu'équipé de 3 pôles, ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.
Le sectionneur est cadenassable pour interdire la mise en route du moteur pendant la maintenance.
L'interrupteur sectionneur TeSys Vario VBF01 permet la coupure de moteurs électriques en charge selon les puissances maximales suivantes :
- Puissance maximale du moteur sur réseau monophasé 220V : 3kW
- Puissance maximale du moteur sur réseau triphasé 380V : 4kW
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme
TeSys
Nom du produit TeSys VARIO
Nom de l'appareil VBF
Application de l'appareil Maintenance préventive
Type de produit Interrupteur-sectionneur
Complémentaires Composition de l'appareil PoignéeInterrupteur-sectionneur
Mounting Support Poignée: porteInterrupteur: porte
Mounting Method Par 4 vis pour poignée
Performance Level Hautes performances
Nombre de pôles 3P
Type et composition du contact 3 "F"
[Ue] IEC Rated Operational Voltage 690 V AC 50/60 Hz
IEC Rated Operational Power in W 11 kW à 690 V (AC-23A)3 kW à 230...240 V (AC-3)4 kW à 400...415 V (AC-3)5,5 kW à 500 V (AC-3)7,5 kW à 500 V (AC-23A)7,5 kW à 690 V (AC-3)4 kW à 230...240 V (AC-23A)5,5 kW à 400...415 V (AC-23A)
[Ie] Rated Operational Current 11 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current 20 A
[Ithe] Conventional Enclosed Thermal Current 16 A
Making Capacity ( I Rms) 200 A à 400 V AC-21A200 A à 400 V AC-22A200 A à 400 V AC-23A
Breaking Capacity 200 A à 400 V (AC-21A)200 A à 400 V (AC-22A)200 A à 400 V (AC-23A)
Rated Conditional Short Circuit Current 10 kA à 400 V - fusible associé 20 A aM10 kA à 400 V - fusible associé 20 A gG
[Icm] Rated Short Circuit Making Capacity 1 kA à 400 V au Ipeak
[Icw] Rated Short Time Withstand Current 300 A à 400 V durée: 1 s
[Uimp] Rated Impulse Withstand Voltage 8 kV
Suitability for Isolation Oui
Type de réseau CACC
Intermittent Duty Class 30
Type de contrôle Poignée rotative
Rotary Handle Mounting Style Directe
Handle Color Noire
Handle Front Plate Color Noir
Rotary Handle Padlocking 1 à 3 cadenas 4…8 mm
Marquage 0 - 1
Durabilité mécanique 100000 cycle
Electrical Durability 100000 cycle AC-2130000 cycle DC-1 à 5
IEC Terminal Connection Power circuit: screw clamp terminals10 mm² - solidCircuit de puissance: borniers à vis-étrier câble 6 mm² - rigidité du câble: souple - avec embout
Tightening Torque Circuit de puissance: 2,1 N.m - sur borniers à vis-étrier
Base Dimension 60 x 60 mm
Hauteur 74 mm
Largeur 60 mm
Poids du produit 0,25 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Inter sectionneur de porte
- Gamme :
- TeSys
- Famille :
- Vario
- Calibre :
- 20A
- Polarité :
- 3P
- Étanchéité :
- IP65
- Cadenassable :
- Oui
- Garantie :
- 18 mois
