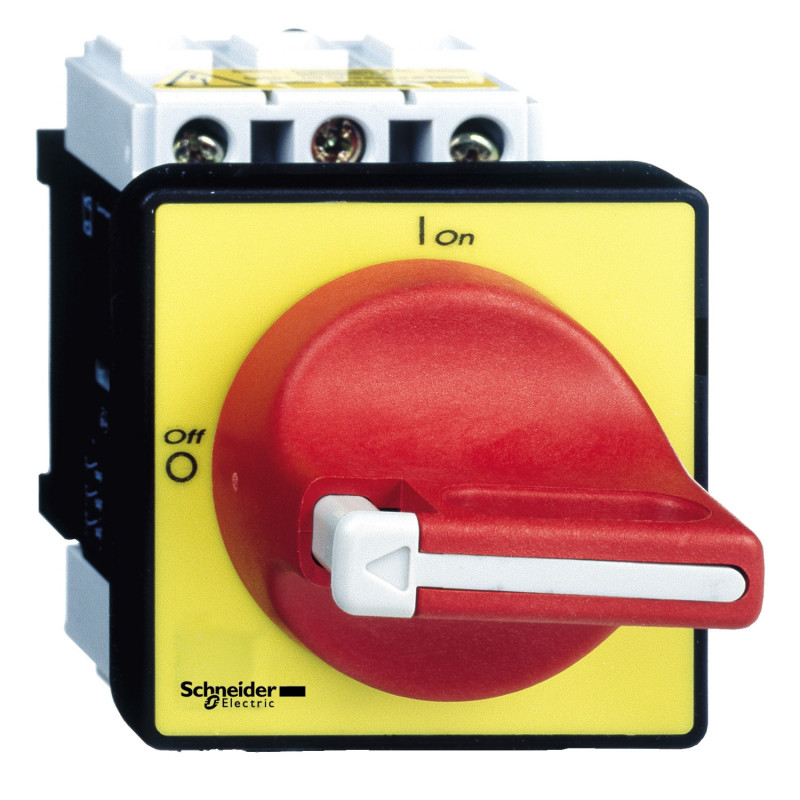

VCD02 Schneider - interrupteur sectionneur 3P 12A - Montage sur porte - poignée cadenassable rouge - TeSys Mini-Vario
15,54 € HT
Réf. fabricant : VCD02
EAN-13 : 3389110724851
Réf. AE : SCHVCD02
Interrupteur sectionneur 12A fixation à vis sur porte
Cet interrupteur sectionneur Schneider Electric permet la coupure en charge d'un moteur électrique asynchrone monophasé ou triphasé.
Il se fixe sur une porte d'armoire électrique à l'aide de 4 vis dissimulées derrière le plastron jaune 60x60.
Installé sur une porte de coffret étanche, cet inter sectionneur est étanche IP65.
Bien qu'équipé de 3 pôles, ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.
Le sectionneur est cadenassable pour interdire la mise en route du moteur pendant la maintenance.
L'interrupteur sectionneur TeSys Vario VCD02 permet la coupure de moteurs électriques en charge selon les puissances maximales suivantes :
- Puissance maximale du moteur sur réseau monophasé 220V : 1,5kW
- Puissance maximale du moteur sur réseau triphasé 380V : 3kW
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme
TeSys
Nom du produit TeSys VARIO
Nom de l'appareil VCD
Type de produit Interrupteur-sectionneur d'arrêt d'urgence
Complémentaires Composition de l'appareil Interrupteur-sectionneurPoignée
Mounting Support Poignée: porteInterrupteur: porte
Mounting Method Trou avec 22,5 mm pour poignée
Performance Level Hautes performances
Nombre de pôles 3P
Type et composition du contact 3 "F"
[Ue] IEC Rated Operational Voltage 690 V AC 50/60 Hz
IEC Rated Operational Power in W 3 kW à 400...415 V (AC-3)4 kW à 500 V (AC-3)1,5 kW à 230...240 V (AC-3)5,5 kW à 500 V (AC-23A)5,5 kW à 690 V (AC-3)7,5 kW à 690 V (AC-23A)3 kW à 230...240 V (AC-23A)4 kW à 400...415 V (AC-23A)
[Ie] Rated Operational Current 8,1 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current 12 A
[Ithe] Conventional Enclosed Thermal Current 10 A
Making Capacity ( I Rms) 120 A à 400 V AC-21A120 A à 400 V AC-22A120 A à 400 V AC-23A
Breaking Capacity 120 A à 400 V (AC-21A)120 A à 400 V (AC-22A)120 A à 400 V (AC-23A)
Rated Conditional Short Circuit Current 10 kA à 400 V - fusible associé 12 A aM10 kA à 400 V - fusible associé 12 A gG
[Icm] Rated Short Circuit Making Capacity 1 kA à 400 V au Ipeak
[Icw] Rated Short Time Withstand Current 300 A à 400 V durée: 1 s
[Uimp] Rated Impulse Withstand Voltage 8 kV
Suitability for Isolation Oui
Type de réseau CCCA
Intermittent Duty Class 30
Type de contrôle Poignée rotative
Rotary Handle Mounting Style Directe
Handle Color Rouge
Handle Front Plate Color Jaune
Rotary Handle Padlocking 1 à 3 cadenas 4…8 mm
Marquage 0 - 1
Durabilité mécanique 100000 cycle
Electrical Durability 100000 cycle AC-2130000 cycle DC-130000 cycle DC-230000 cycle DC-330000 cycle DC-430000 cycle DC-5
IEC Terminal Connection Power circuit: screw clamp terminals10 mm² - solidCircuit de puissance: borniers à vis-étrier câble 6 mm² - rigidité du câble: souple - avec embout
Tightening Torque Circuit de puissance: 2,1 N.m - sur borniers à vis-étrier
Base Dimension 60 x 60 mm
Hauteur 74 mm
Largeur 60 mm
Poids du produit 0,215 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Inter sectionneur de porte
- Gamme :
- TeSys
- Famille :
- Vario
- Calibre :
- 12A
- Polarité :
- 3P
- Étanchéité :
- IP65
- Cadenassable :
- Oui
- Garantie :
- 18 mois
