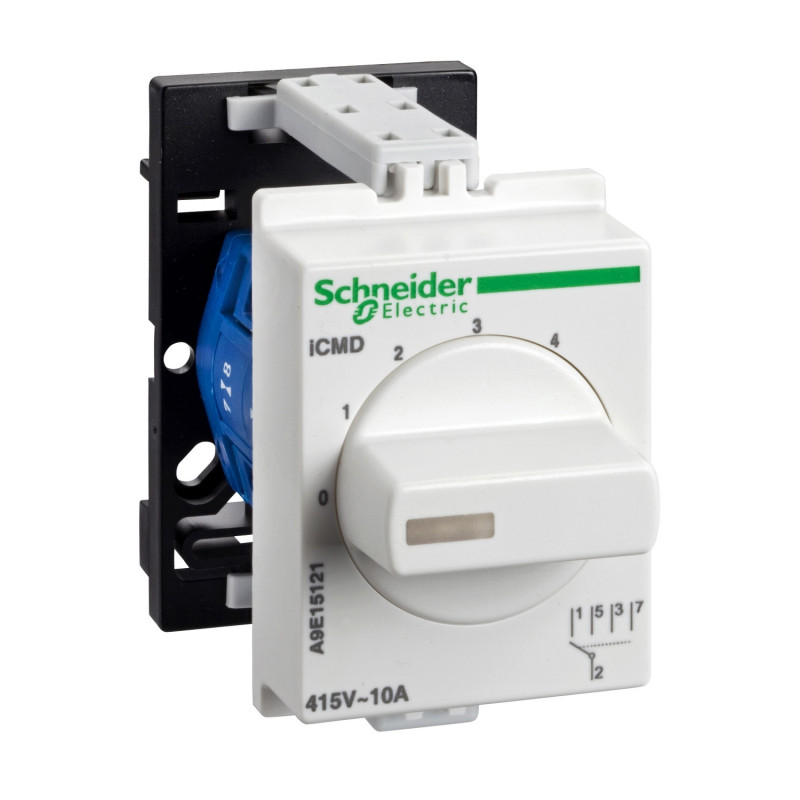

A9E15121 Schneider - commutateur inverseur rotatif 4 directions 10A 415VCA - Acti9 iCMD
Réf. fabricant : A9E15121
EAN-13 : 3606480376993
3606480376993
Réf. AE : SCHA9E15121
SCHA9E15121
Commutateur inverseur manuel 1P 10A - 5 positions
Commutateur inverseur unipolaire fabriqué par Schneider Electric à installer dans un tableau électrique sur rail DIN.
L'inverseur de source manuel A9E15121 permet de basculer manuellement d'un pôle à l'autre. Il dispose de 5 positions :
- Position 0 : aucune alimentation
- Position 1 : source d'alimentation électrique 1
- Position 2 : source d'alimentation électrique 2
- Position 3 : source d'alimentation électrique 3
- Position 4 : source d'alimentation électrique 4
Ce commutateur fonctionne sur un circuit de tension 415V courant alternatif.
Pour préserver la durée de vie de votre inverseur de source, veillez à ne pas actionner le commutateur lorsque le circuit est en pleine charge.
N'hésitez pas à contacter nos techniciens au 02.99.69.69.41 pour être conseillé sur le branchement.
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme du produit
Acti 9
Nom du produit Acti 9 iCM
Type de produit ou équipement Commutateur
Nom de l'appareil ICMD
Application Commande de circuit électrique
Description des contacts 1 F/O
[Ue] tension assignée d'emploi 415 V AC 50/60 Hz
Normes EN 60947-3IEC 60947-3VDE 0660 part 107UL
Complémentaires [Ie] courant assigné d'emploi 10 A
Maximum operating voltage 440 V
type de commande Poignée rotative 5 positions
Marquage 0 - 1 - 2 - 3 - 4
Mode d'installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 4
Hauteur 60 mm
Largeur 36 mm
Profondeur 75 mm
Poids du produit 58 g
Couleur White
Endurance mécanique 1000000 cycle
Endurance électrique AC-21A: 200000 cycle
Type de raccordement Bornes à cliquet1,5 mm²
Longueur de dénudage des fils 9 mm pour dessous connexion
couple de serrage 1 N.m dessous
- Type de produit :
- Commutateur
- Type de contact :
- 1OF
- Gamme :
- Acti 9 ICM
- Calibre :
- 10A
- Polarité :
- 1P
- Tension nominale :
- 415V
- Garantie :
- 18 mois
- Nombre de positions :
- 5 positions
- Type de commande :
- Poignée rotative
- Type de marquage :
- 0-1-2-3-4
Fiche technique du produit :
Notice du produit :
Plans du produit :
