Livraison sous 4 à 5 semaines

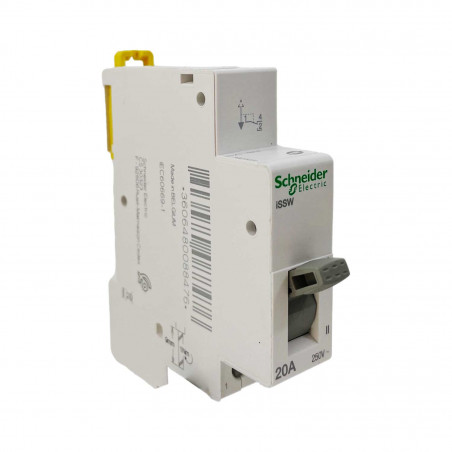

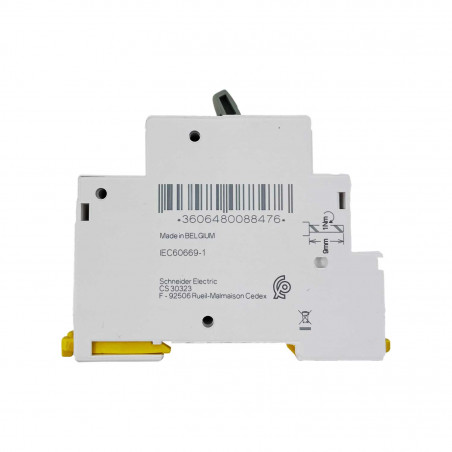

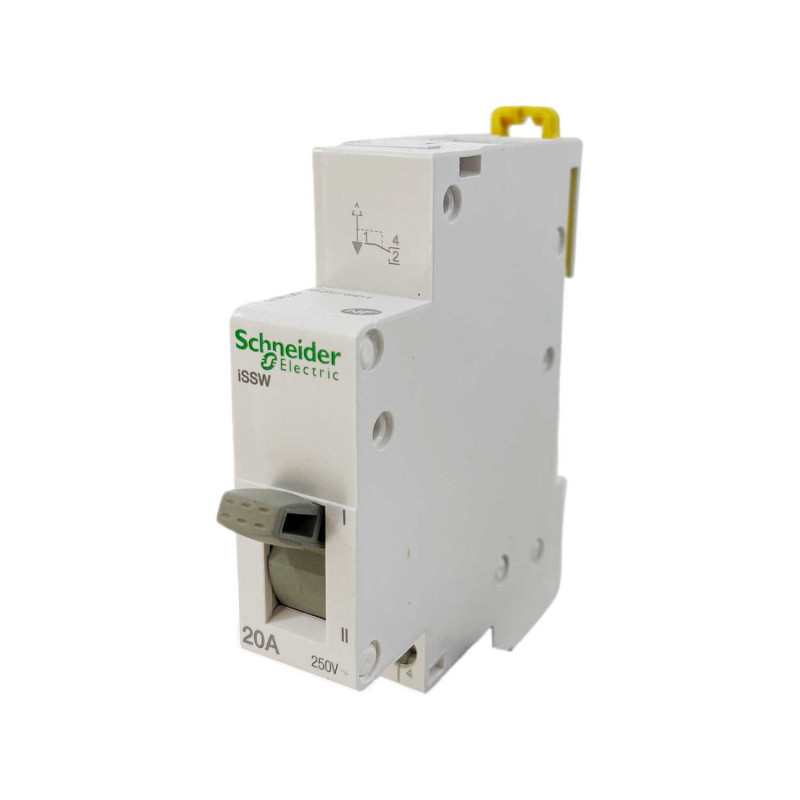

A9E18070 Schneider - commutateur électrique 2 positions 1 contact inverseur "OF" - 20A - Acti9 iSSW
Réf. fabricant : A9E18070
EAN-13 : 3606480088476
Réf. AE : SCHA9E18070
Commutateur inverseur manuel 1P 20A - 2 positions
Commutateur inverseur unipolaire fabriqué par Schneider Electric à installer dans un tableau électrique sur rail DIN.
L'inverseur de source manuel A9E18070 permet de basculer manuellement d'un pôle à l'autre. Il dispose de 2 positions :
- Position I : source d'alimentation électrique 1
- Position II : source d'alimentation électrique 2
Ce commutateur fonctionne uniquement sur un circuit de tension 250V courant alternatif.
Pour préserver la durée de vie de votre inverseur de source, veillez à ne pas actionner le commutateur lorsque le circuit est en pleine charge.
N'hésitez pas à contacter nos techniciens au 02.99.69.69.41 pour être conseillé sur le branchement.
Questions et réponses
Principales Gamme du produit
Acti 9
Nom du produit Acti 9 iSSW
Type de produit ou équipement Commutateur linéaire
Nom de l'appareil ISSW
Application Commande de circuit électrique
Description des contacts 1 F/O
[Ue] tension assignée d'emploi 250 V CA 50/60 Hz
Normes CEI 60669-1IEC 60947-5-1
Complémentaires [Ie] courant assigné d'emploi 20 A
type de commande Par maneton 2 positions
Marquage 0 - 1
Mode d'installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 2
Hauteur 82 mm
Largeur 18 mm
Profondeur 75 mm
Couleur Blanc
Endurance électrique AC-22: 30000 cycle cos Phi = 0.8
Type de raccordement Bornier tunnel échelonné (dessous) 2 câble(s) 0,5…2,5 mm² soupleBornier tunnel échelonné (dessous) 2 câble(s) 0,5…2,5 mm² rigide sans extrémité de câble
Longueur de dénudage des fils 9 mm
couple de serrage 1 N.m
- Type de produit :
- Commutateur
- Type de contact :
- 1OF
- Gamme :
- Acti 9 ISSW
- Calibre :
- 20A
- Polarité :
- 1P
- Tension nominale :
- 250V
- Garantie :
- 18 mois
- Nombre de positions :
- 2 positions
- Type de commande :
- Maneton
- Type de marquage :
- 0-1
