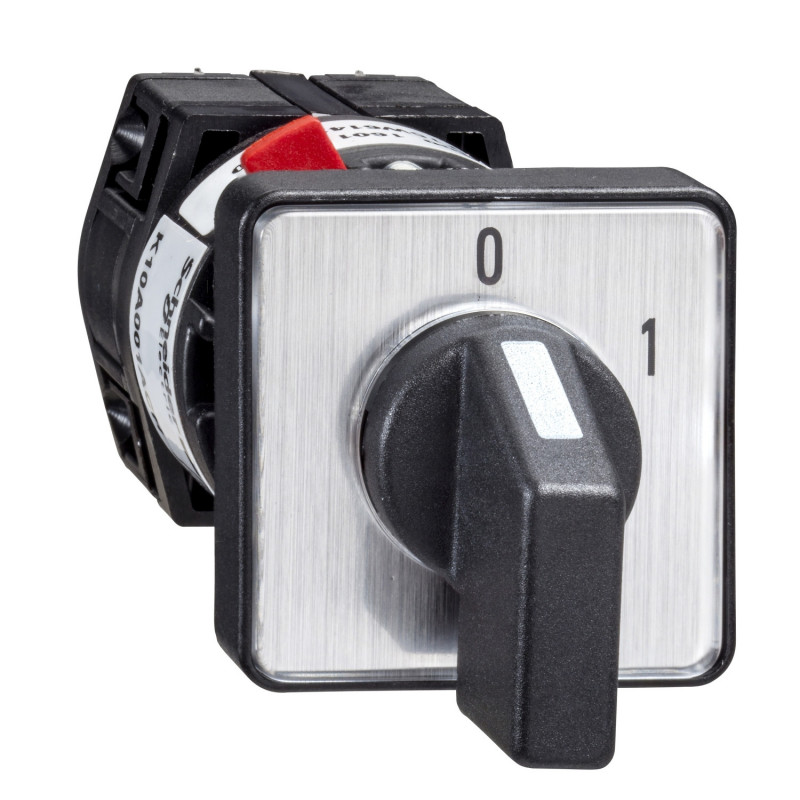

K10C003ACH Schneider - interrupteur à came 2 positions - 3 pôles - 60° - 10A - fixation à vis - Harmony
17,61 € HT
Réf. fabricant : K10C003ACH
EAN-13 : 3389110076486
Réf. AE : SCHK10C003ACH
Commutateur inverseur à came pour moteur 2 positions 0/I
Ce commutateur à came inverseur Schneider Harmony permet d'inverser le sens de rotation d'un moteur électrique électrique asynchrone monophasé ou triphasé.
Cet inverseur commutateur à came 3 pôles est équipé d'un système de fixation à vis pour une installation sur une façade d'armoire électrique ou sur un boitier électrique étanche.
ATTENTION, le schéma de câblage diffère en fonction du type de moteur asynchrone :
- Moteur électrique monophasé simple condensateur
- Moteur électrique monophasé double condensateur
- Moteur électrique triphasé 380V
N'hésitez pas à demander conseil à nos techniciens au 02.99.69.69.41 pour le câblage afin de ne pas endommager votre moteur électrique.
- Inverseur à came compatible avec moteur 220V jusque 2,2kW
- Inverseur à came compatible avec moteur 380V jusque 4kW
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Harmony K
Type de produit ou équipement Commutateur à came complet
Nom de composant K10
[Ith] courant thermique conventionnel 10 A
Montage du produit Montage avant
Mode de fixation Trou Ø 16 ou 22 mm
type de tête du contrôleur à came Avec plastron 30 x 30 mm
type d'unité de commande Noir poignée
Cadenassage de la commande rotative Sans
présentation de l'étiquette Avec métallisé marquage, 0 - 1 noir marquage
fonction du commutateur Commutateur
Rappel Sans
position 0 Avec position Off
Description des pôles 3P
positions angulaires Droite : 0° - 60°
Degré de protection IP IP20 bloc de contacts: IP65 se conformer à CEI 60529 tête de commande:
Complémentaires angle de commutation 60 °
[Ui] tension d'isolement 440 V (degré de pollution 3) se conformer à CEI 60947-1
puissance assignée d'emploi en W 370 W AC-23A, 110/120 V monophasé750 W AC-23A, 220/240 V monophasé
puissance nominale en hp 0,33 hp à 110/120 V CA, monophasé0,75 hp à 220/240 V CA, monophasé
[Ie] courant assigné d'emploi en CA 10 A à 400 V AC-110 A à 400 V AC-21A3 A à 240 V AC-156 A à 120 V AC-15
[Ie] courant assigné d'emploi en CC 10 A à 24 V résistive charge0,3 A à 220 V résistive charge0,7 A à 110 V résistive charge
durée de vie électrique 100000000 cycle
protection contre les courts-circuits 10 A cartouche fusible, type gG
[Uimp] tension assignée de tenue aux chocs 4 kV se conformer à CEI 60947-1
Fonctionnement des contacts À action dépendante
raccordement électrique Borniers à vis-étrier captives, capacité de serrage: 2 x 1,5 mm²
Endurance mécanique 1000000 cycle
Largeur hors tout CAO 30 mm
Hauteur hors tout CAO 30 mm
Profondeur hors tout CAO 88 mm
Poids du produit 0,045 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Commutateur
- Gamme :
- Harmony K
- Calibre :
- 10A
- Polarité :
- 3P
- Tension nominale :
- 120Vca à 400Vca - 24Vcc à 220Vcc
- Garantie :
- 18 mois
- Type de commande :
- Poignée rotative
- Type de marquage :
- 0-1
