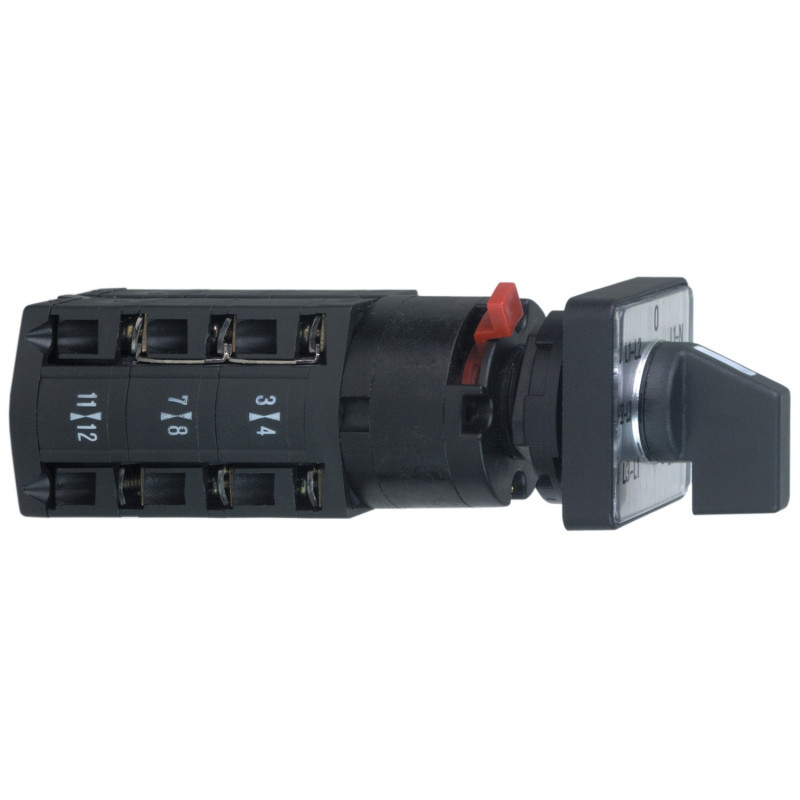

K10D024MCH Schneider - sélecteur de voltmètre à came 4 positions - 3L - 45° - 10A - fixation à vis - Harmony
36,03 € HT
Réf. fabricant : K10D024MCH
EAN-13 : 3389110076752
Réf. AE : SCHK10D024MCH
Commutateur sélecteur de voltmètre à came 4 positions
Ce commutateur tripolaire sélecteur de voltmètre est fabriqué par Schneider Electric.
Issu de la gamme Harmony K, il permet de mesurer la tension entre les phases.
Il dispose de 4 positions dont une position 0.
- Position 0 : aucune mesure de tension
- Position L1-L2 : mesure de la tension entre phase 1 et phase 2
- Position L2-L3 : mesure de la tension entre phase 2 et phase 3
- Position L3-L1 : mesure de la tension entre phase 3 et phase 1
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Harmony K
Type de produit ou équipement Commutateur à came complet
Nom de composant K10
[Ith] courant thermique conventionnel 10 A
Montage du produit Montage avant
Mode de fixation Trou Ø 16 ou 22 mm
type de tête du contrôleur à came Avec plastron 30 x 30 mm
type d'unité de commande Noir poignée
Cadenassage de la commande rotative Sans
présentation de l'étiquette Avec métallisé marquage, 0 - L1L2 - L2L3 - L3L1 noir marquage
fonction du commutateur Commutateur de voltmètre
Rappel Sans
Type de mesure Entre3 phases
position 0 Avec position Off
positions angulaires Droite : 270° - 315° - 0° - 45°
Degré de protection IP IP20 bloc de contacts: IP65 se conformer à CEI 60529 tête de commande:
Complémentaires angle de commutation 45 °
[Ui] tension d'isolement 440 V (degré de pollution 3) se conformer à CEI 60947-1
puissance assignée d'emploi en W 1800 W AC-23A, 220/240 V 3 phases370 W AC-23A, 110/120 V monophasé750 W AC-23A, 220/240 V monophasé
puissance nominale en hp 1 hp à 220/240 V CA, 3 phases0,33 hp à 110/120 V CA, monophasé0,75 hp à 110/120 V CA, 3 phases0,75 hp à 220/240 V CA, monophasé
[Ie] courant assigné d'emploi en CA 10 A à 400 V AC-110 A à 400 V AC-21A3 A à 240 V AC-156 A à 120 V AC-15
[Ie] courant assigné d'emploi en CC 10 A à 24 V résistive charge0,3 A à 220 V résistive charge0,7 A à 110 V résistive charge
durée de vie électrique 100000000 cycle
protection contre les courts-circuits 10 A cartouche fusible, type gG
[Uimp] tension assignée de tenue aux chocs 4 kV se conformer à CEI 60947-1
Fonctionnement des contacts À action dépendante
raccordement électrique Borniers à vis-étrier captives, capacité de serrage: 2 x 1,5 mm²
Endurance mécanique 1000000 cycle
Largeur hors tout CAO 30 mm
Hauteur hors tout CAO 30 mm
Profondeur hors tout CAO 88 mm
Poids du produit 0,045 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Commutateur
- Gamme :
- Harmony K
- Calibre :
- 10A
- Polarité :
- 3P
- Tension nominale :
- 120Vca à 400Vca - 24Vcc à 220Vcc
- Garantie :
- 18 mois
- Type de commande :
- Poignée rotative
- Type de marquage :
- 0 - L1L2 - L2L3 - L3L1
