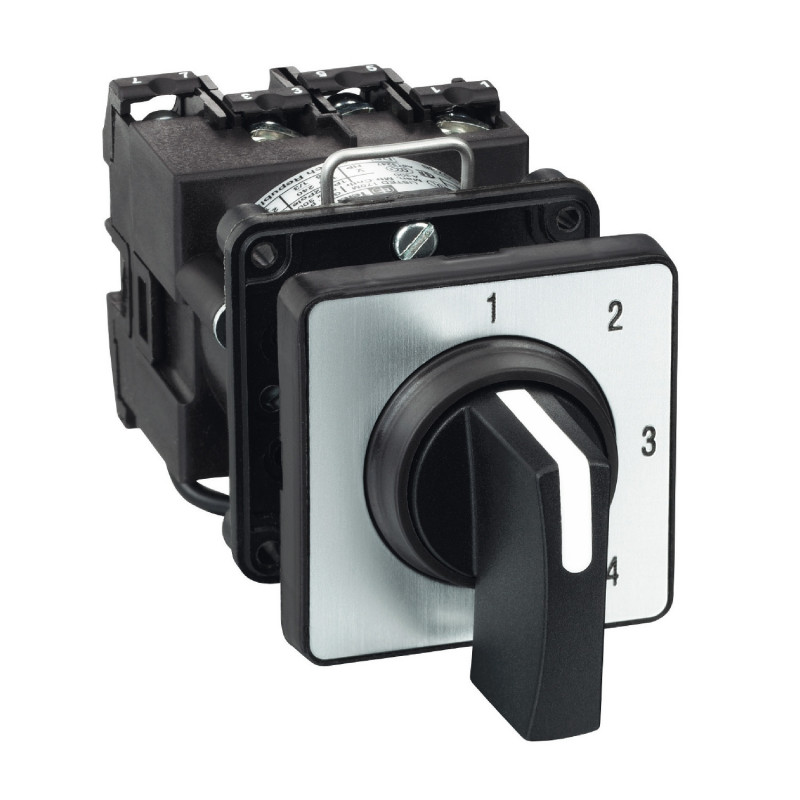

K1D004NCH Schneider - sélecteur à gradins à came 4 positions - 1 pôle - 45° - 12A - fixation à vis - Harmony
22,91 € HT
Réf. fabricant : K1D004NCH
EAN-13 : 3389110978858
Réf. AE : SCHK1D004NCH
Commutateur inverseur à cames 1P 12A 4 positions
Commutateur inverseur unipolaire fabriqué par Schneider Electric à installer en façade d'armoire électrique ou dans un coffret étanche.
Son plastron de finition extérieur est au format 30x30mm avec marquage 1-2-3-4.
Monté sur un boitier étanche, il bénéficiera d'une étanchéité IP65.
Le commutateur inverseur permet de basculer manuellement l'alimentation électrique d'un circuit à un autre.
- Position 1 : source d'alimentation électrique 1
- Position 2 : source d'alimentation électrique 2
- Position 3 : source d'alimentation électrique 3
- Position 3 : source d'alimentation électrique 3
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Harmony K
Type de produit ou équipement Commutateur à came complet
Nom de composant K1
[Ith] courant thermique conventionnel 12 A
Emplacement de montage Façade
Mode de fixation Trou Ø 22 mm
type de tête du contrôleur à came Avec plastron 45 x 45 mm
type d'unité de commande Noir poignée, longueur = 35 mm
Cadenassage de la commande rotative Sans
présentation de l'étiquette Avec métallisé marquage, 1 - 2 - 3 - 4 noir marquage
fonction du commutateur Interrupteur progressif
Rappel Sans
position 0 Sans position Off
Description des pôles 1P
positions angulaires Droite : 0° - 45° - 90° - 135°
Degré de protection IP IP65 se conformer à IEC 529IP65 se conformer à NF C 20-010
Complémentaires nombre seuils de réglage 4
angle de commutation 45 °
[Ui] tension d'isolement 690 V (pollution degree 3) conforming to IEC 60947-1
[Ithe] courant thermique d'emploi sous enveloppe 10 A
puissance assignée d'emploi en W 10500 W AC-21, 500...660 V 3 phases se conformer à IEC 947-31100 W AC-3, 230 V 3 phases se conformer à IEC 947-31500 W AC-23A, 230 V 3 phases se conformer à IEC 947-31500 W AC-3, 400 V monophasé se conformer à IEC 947-31500 W AC-3, 400 V 3 phases se conformer à IEC 947-31500 W AC-3, 500 V 3 phases se conformer à IEC 947-31500 W AC-3, 690 V 3 phases se conformer à IEC 947-32200 W AC-23A, 400 V 3 phases se conformer à IEC 947-32200 W AC-23A, 500 V 3 phases se conformer à IEC 947-32200 W AC-23A, 690 V 3 phases se conformer à IEC 947-34800 W AC-21, 230 V 3 phases se conformer à IEC 947-3600 W AC-3, 230 V monophasé se conformer à IEC 947-38300 W AC-21, 400 V 3 phases se conformer à IEC 947-3
[Ie] courant assigné d'emploi en CA 1,8 A à 690 V AC-3 3 phases se conformer à IEC 947-32,8 A à 500 V AC-3 3 phases se conformer à IEC 947-32,8 A à 690 V AC-23A 3 phases se conformer à IEC 947-33,3 A à 400 V AC-3 3 phases se conformer à IEC 947-33,8 A à 500 V AC-23A 3 phases se conformer à IEC 947-34,6 A à 230 V AC-3 3 phases se conformer à IEC 947-34,8 A à 400 V AC-23A 3 phases se conformer à IEC 947-35,6 A à 230 V AC-23A 3 phases se conformer à IEC 947-31 A à 500 V AC-15 se conformer à IEC 947-5-12 A à 400 V AC-15 se conformer à IEC 947-5-13 A à 230 V AC-15 se conformer à IEC 947-5-1
durée de vie électrique 1000000 cycle AC-151000000 cycle AC-21500000 cycle AC-23500000 cycles AC-3
maximum operating rate 2.5 cyc/mn AC-212.5 cyc/mn AC-232.5 cyc/mn AC-38.333 cyc/mn AC-15
Courant de court-circuit 10000 A
protection contre les courts-circuits 16 A cartouche fusible, type gG
[Uimp] tension assignée de tenue aux chocs 4 kV in isolating function6 kV conforming to IEC 947-1
Fonctionnement des contacts À action dépendante
Ouverture positive Avec
raccordement électrique Captive screw clamp terminals flexible, clamping capacity: 2 x 1.5 mm²Captive screw clamp terminals solid, clamping capacity: 1 x 2.5 mm²
Endurance mécanique 1000000 cycle
Largeur hors tout CAO 45 mm
Hauteur hors tout CAO 50 mm
Profondeur hors tout CAO 59 mm
Poids du produit 0,16 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Commutateur
- Gamme :
- Harmony K
- Calibre :
- 12A
- Polarité :
- 1P
- Tension nominale :
- 230Vca à 690Vca
- Garantie :
- 18 mois
- Nombre de positions :
- 4 positions
- Type de commande :
- Poignée rotative
- Type de marquage :
- 1-2-3-4
