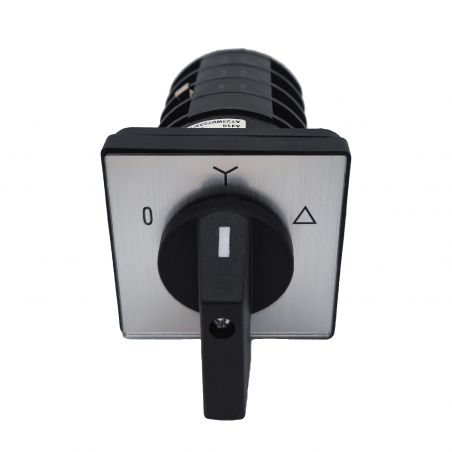

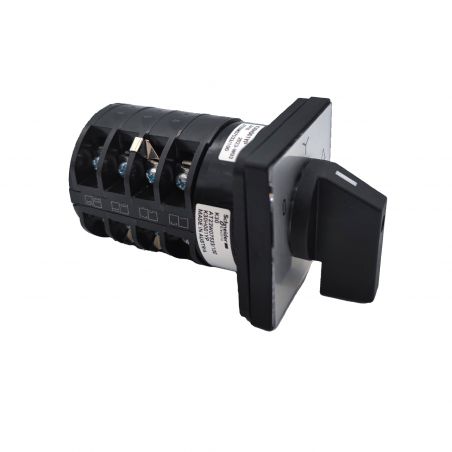

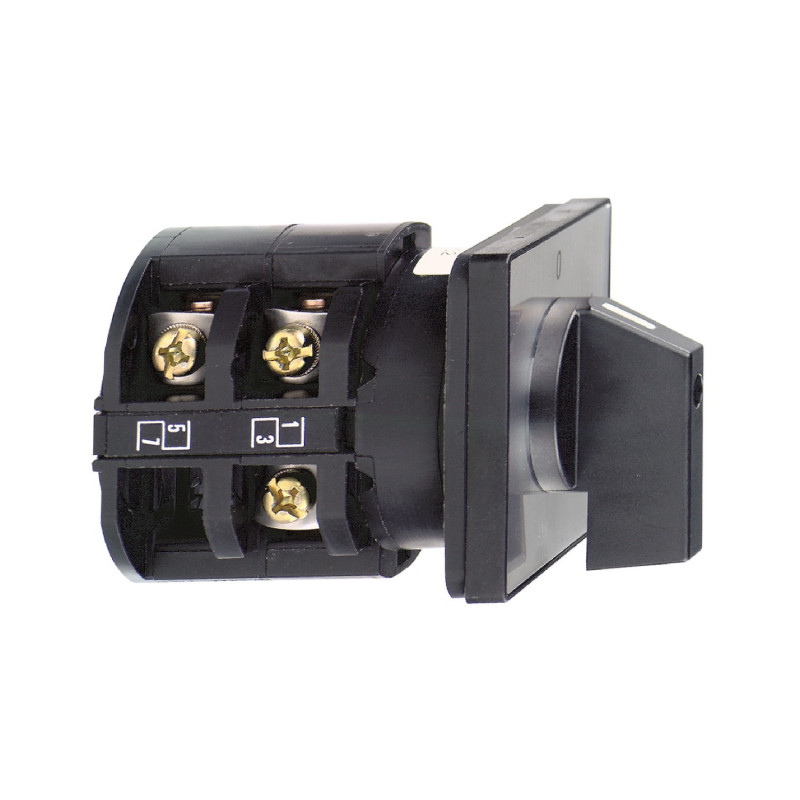

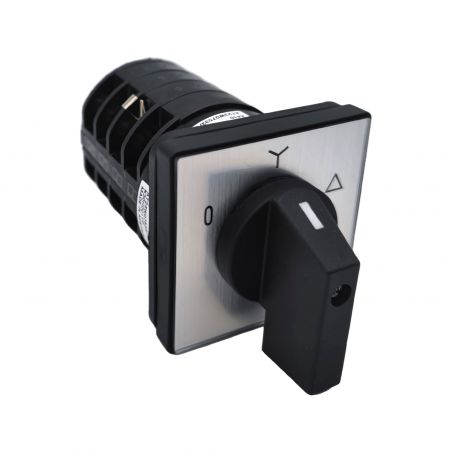

K30H001YP Schneider - sélecteur étoile-triangle à came - 3 pôles - 60° - 32A - fixation à vis - Harmony
72,24 € HT
Réf. fabricant : K30H001YP
EAN-13 : 3389110084542
Réf. AE : SCHK30H001YP
Commutateur inverseur à came étoile-triangle 3 positions pour moteur triphasé
Ce commutateur à came inverseur Schneider Harmony permet de passer du câblage étoile au câblage triangle sur les bornes de votre moteur électrique asynchrone triphasé.
Cet inverseur commutateur à came 3 pôles est équipé d'un système de fixation à vis pour une installation sur une façade d'armoire électrique ou sur un boitier électrique étanche.
ATTENTION, le schéma de câblage diffère en fonction du type de moteur asynchrone.
Ce commutateur étoile triangle dispose de 3 positions :
- Position 0 : aucune alimentation
- Position étoile (Y) : câblage étoile aux bornes de votre moteur
- Position triangle : câblage triangle aux bornes de votre moteur
N'hésitez pas à demander conseil à nos techniciens au 02.99.69.69.41 pour le câblage afin de ne pas endommager votre moteur électrique.
- Inverseur à came compatible avec moteur 380V jusque 15kW
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Harmony K
Type de produit ou équipement Commutateur à came complet
Nom de composant K30
[Ith] courant thermique conventionnel 32 A
Emplacement de montage Façade
Mode de fixation 4 trous
type de tête du contrôleur à came With front plate 64 x 64 mm
type d'unité de commande Noir poignée
Cadenassage de la commande rotative Sans
présentation de l'étiquette Avec métallisé marquage, 0 - Y - delta noir marquage
fonction du commutateur Interrupteur étoile-triangle
Rappel Sans
position 0 Avec position Off
Description des pôles 3P
positions angulaires Gauche : 0° - 300°Droite : 0° - 60°
Degré de protection IP IP40 se conformer à IEC 529IP40 se conformer à NF C 20-010
Complémentaires angle de commutation 60 °
[Ui] tension d'isolement 690 V (degré de pollution 3) se conformer à EN 60947-1690 V (pollution degree 3) conforming to IEC 60947-1
Courant de court-circuit 5000 A
protection contre les courts-circuits 50 A cartridge fuse, type gG
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à EN 947-16 kV conforming to IEC 947-1
Fonctionnement des contacts À action dépendante
Ouverture positive Avec
raccordement électrique Captive screw clamp terminals flexible, clamping capacity: 2 x 4 mm²Captive screw clamp terminals solid, clamping capacity: 2 x 6 mm²
Couple de serrage 1,2 N.m
pouvoir de commutation en mA 11000 mA DC at 120 V 2 contact(s) for inductive load (T = 50 ms)11000 mA DC at 180 V 3 contact(s) for inductive load (T = 50 ms)11000 mA DC at 60 V 1 contact(s) for inductive load (T = 50 ms)1200 mA DC at 220 V 1 contact(s) for resistive load (T = 1 ms)1200 mA DC at 440 V 2 contact(s) for resistive load (T = 1 ms)1200 mA DC at 660 V 3 contact(s) for resistive load (T = 1 ms)16000 mA DC at 140 V 3 contact(s) for inductive load (T = 50 ms)16000 mA DC at 48 V 1 contact(s) for inductive load (T = 50 ms)16000 mA DC at 95 V 2 contact(s) for inductive load (T = 50 ms)23000 mA DC at 120 V 2 contact(s) for resistive load (T = 1 ms)23000 mA DC at 180 V 3 contact(s) for resistive load (T = 1 ms)23000 mA DC at 60 V 1 contact(s) for resistive load (T = 1 ms)25000 mA DC at 30 V 1 contact(s) for inductive load (T = 50 ms)25000 mA DC at 60 V 2 contact(s) for inductive load (T = 50 ms)25000 mA DC at 90 V 3 contact(s) for inductive load (T = 50 ms)3200 mA DC at 110 V 1 contact(s) for inductive load (T = 50 ms)3200 mA DC at 220 V 2 contact(s) for inductive load (T = 50 ms)3200 mA DC at 330 V 3 contact(s) for inductive load (T = 50 ms)32000 mA DC at 140 V 3 contact(s) for resistive load (T = 1 ms)32000 mA DC at 24 V 1 contact(s) for inductive load (T = 50 ms)32000 mA DC at 24 V 1 contact(s) for resistive load (T = 1 ms)32000 mA DC at 48 V 1 contact(s) for resistive load (T = 1 ms)32000 mA DC at 48 V 2 contact(s) for inductive load (T = 50 ms)32000 mA DC at 48 V 2 contact(s) for resistive load (T = 1 ms)32000 mA DC at 70 V 3 contact(s) for inductive load (T = 50 ms)32000 mA DC at 70 V 3 contact(s) for resistive load (T = 1 ms)32000 mA DC at 95 V 2 contact(s) for resistive load (T = 1 ms)400 mA DC at 440 V 1 contact(s) for resistive load (T = 1 ms)400 mA DC at 660 V 2 contact(s) for resistive load (T = 1 ms)6500 mA DC at 110 V 1 contact(s) for resistive load (T = 1 ms)6500 mA DC at 220 V 2 contact(s) for resistive load (T = 1 ms)6500 mA DC at 330 V 3 contact(s) for resistive load (T = 1 ms)
Endurance mécanique 300000 cycle
Largeur hors tout CAO 64 mm
Hauteur hors tout CAO 64 mm
Profondeur hors tout CAO 119 mm
Poids du produit 0,485 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Commutateur étoile triange
- Gamme :
- Harmony K
- Calibre :
- 32A
- Polarité :
- 3P
- Tension nominale :
- 690V
- Garantie :
- 18 mois
- Type de commande :
- Poignée rotative
- Type de marquage :
- 0-Y-delta noir
