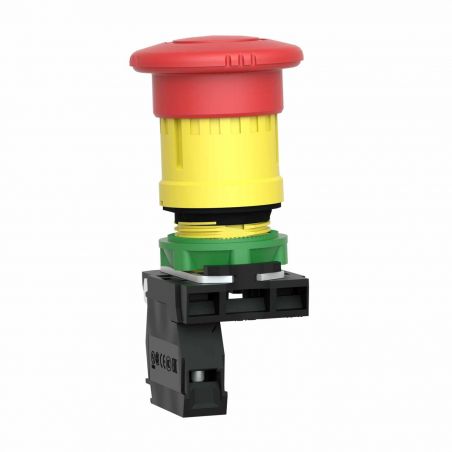

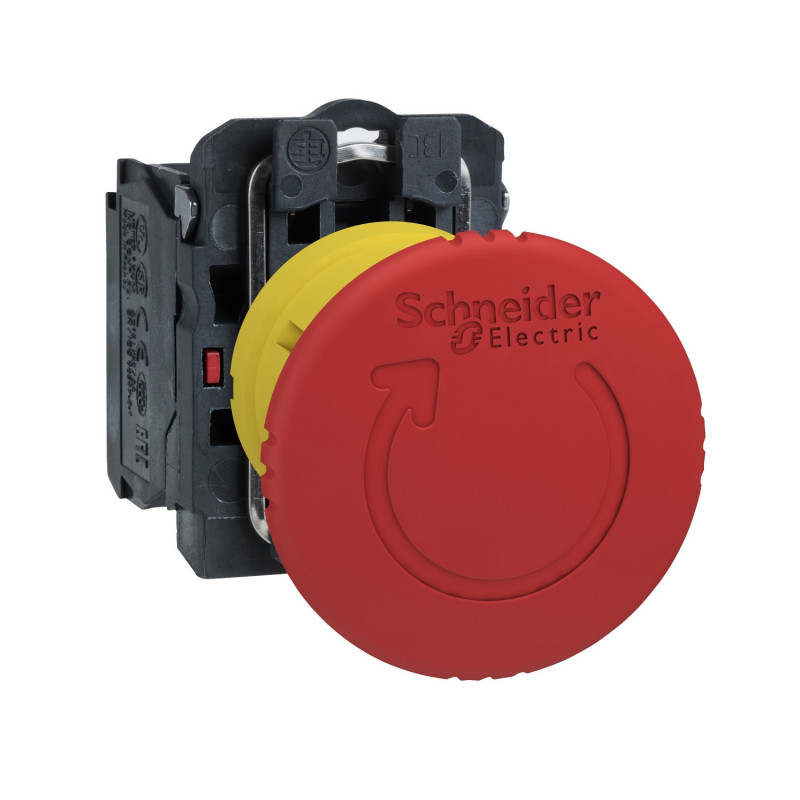

XB5AS8442 Schneider - bouton arrêt urgence - Ø40 - pousser tourner - rouge - 1NF - vis - Harmony XB5
12,04 € HT
Réf. fabricant : XB5AS8442
EAN-13 : 3389110575453
Réf. AE : SCHXB5AS8442
Bouton d'arrêt d'urgence complet IP69 - Schneider XB5AS8442
Ce bouton d'arrêt d'urgence est fabriqué en République Tchèque par Schneider Electric. Il est issu de la gamme Harmony XB5.
Ce bouton coup de poing est généralement associé à une bobine MX protégée par un disjoncteur 2A.
- Contact de type 1NF (contact normalement fermé)
- Il est possible d'ajouter un bloc de contact ref : ZBE101 ou ZBE102
- Système d'armement/réarmement du bouton d'arrêt d'urgence : pousser/tourner
- Diamètre de la tête du bouton : 40mm
- Diamètre du trou de perçage : 22mm
- Type de connexion : À vis
- Matière : Plastique
- Température d'utilisation : -40°C À +70°C
La gamme de bouton arrêt d'urgence Harmony XB5 est composée d'appareillages complets composables.
C'est à dire que les pièces composants le bouton coup de poing XB5AS8442 peuvent être individuellement remplacées.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Harmony XB5
Type de produit ou équipement Bouton d'arrêt d'urgenceBouton-poussoir d'arrêt d'urgence
Nom de l'appareil XB5
Matériau de la collerette Plastique gris foncé
Matière de l'embase de fixation Plastique
Type de tête Standard
Diamètre de fixation 22 mm
Vente par quantité indivisible 1
Forme de la tête de l'unité de signalisation Rond
Type d'unité de commande déclenchement et accrochage mécanique
Remise à zéro Tourner pour déverrouillerPousser-tirer
Profil de l'unité de commande Rouge coup de poing Ø 40mm, non marqué
Fonctionnement des contacts À action dépendante
Raccordement Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
Présentation du produit Produit complet
Complémentaires Hauteur 43 mm
Largeur 40 mm
Profondeur 82 mm
Description des bornes ISO n°1 (11-12)NC
Tenue au nettoyage haute pression 7000000 Pa à 55 °C, distance : 0,1 m
Utilisation des contacts Contacts standards
Ouverture positive Avec se conformer à EN/CEI 60947-5-1 appendix K
Course d'actionnement 1,5 mm (état électrique modifié par "O")4,3 mm (course totale)
Endurance mécanique 300000 cycle
couple de serrage 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
Matière des contacts Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel 10 A se conformer à EN/IEC 60947-5-1
[Ui] tension d'isolement 600 V (degré de pollution 3) se conformer à EN 60947-1
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à EN 60947-1
[Ie] courant assigné d'emploi 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
Fiabilité électrique ? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Arrêt d'urgence
- Type de connexion :
- À vis
- Type de contact :
- 1NF
- Gamme :
- Harmony
- Famille :
- XB5
- Composition du mécanisme :
- Appareillage complet composable
- Température d'utilisation :
- -40°C À +70°C
- Trou de perçage :
- 22mm
- Diamètre de la tête :
- 40mm
- Pays de fabrication :
- République Tchèque
- Étanchéité :
- IP69
- Matière :
- Plastique
- Couleur :
- Rouge
- Garantie :
- 18 mois
