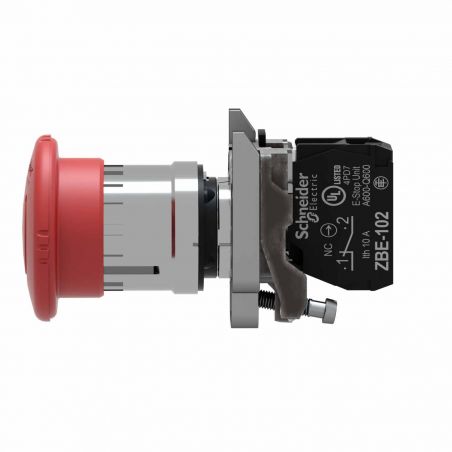

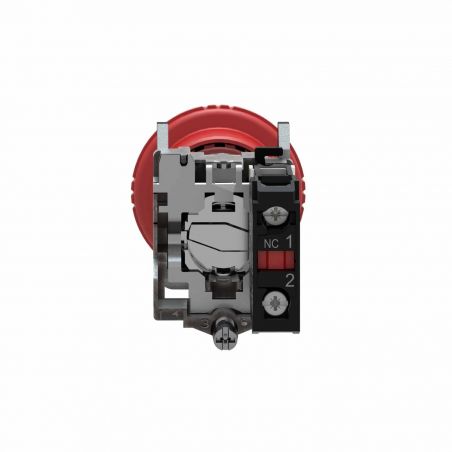

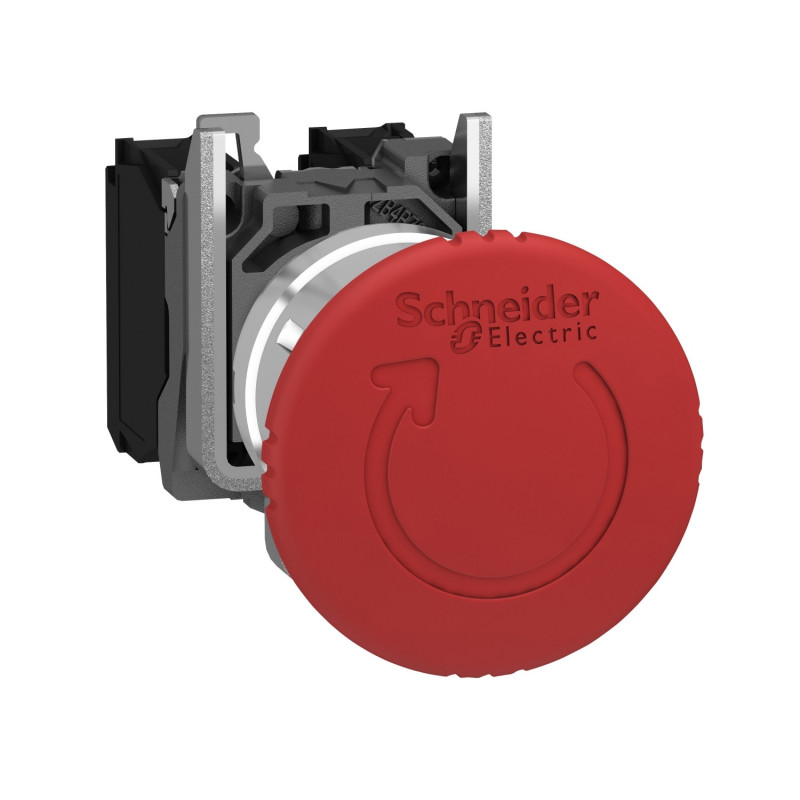

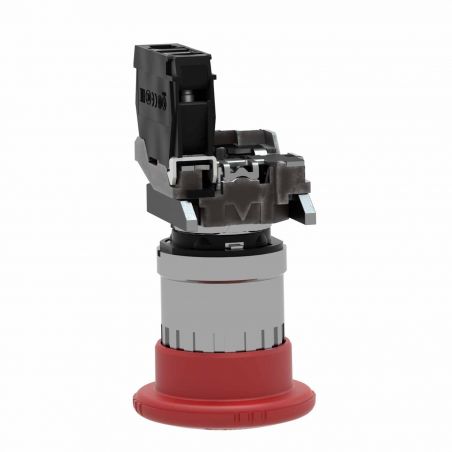

XB4BS8442 Schneider - bouton arrêt urgence - Ø40 - pousser tourner - rouge - 1NF - vis - Harmony XB4
14,41 € HT
Réf. fabricant : XB4BS8442
EAN-13 : 3606480625053
Réf. AE : SCHXB4BS8442
Bouton d'arrêt d'urgence complet IP69 - Schneider XB4BS8442
Ce bouton d'arrêt d'urgence est fabriqué en République Tchèque par Schneider Electric. Il est issu de la gamme Harmony XB4.
Ce bouton coup de poing est généralement associé à une bobine MX protégée par un disjoncteur 2A.
- Contact de type 1NF (contact normalement fermé)
- Il est possible d'ajouter un bloc de contact ref : ZBE101 ou ZBE102
- Système d'armement/réarmement du bouton d'arrêt d'urgence : pousser/tourner
- Diamètre de la tête du bouton : 40mm
- Diamètre du trou de perçage : 22mm
- Type de connexion : À vis
- Matière : Métal et composite
- Température d'utilisation : -40°C À +70°C
La gamme de bouton arrêt d'urgence Harmony XB4 est composée d'appareillages complets composables.
C'est à dire que les pièces composants le bouton coup de poing XB4BS8442 peuvent être individuellement remplacées.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Harmony XB4
Type de produit ou équipement Bouton d'arrêt d'urgenceBouton-poussoir d'arrêt d'urgence
Nom de l'appareil XB4
Matériau de la collerette Métal plaqué chrome
Matière de l'embase de fixation Zamak
Diamètre de fixation 22 mm
Vente par quantité indivisible 1
Forme de la tête de l'unité de signalisation Rond
Type d'unité de commande déclenchement et accrochage mécanique
Type de tête Standard
Remise à zéro Tourner pour déverrouiller
Profil de l'unité de commande Rouge coup de poing Ø 40mm, non marqué
Fonctionnement des contacts À action dépendante
Raccordement Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
Complémentaires Hauteur 47 mm
Largeur 40 mm
Profondeur 82 mm
Description des bornes ISO n°1 (21-22)NC
Poids du produit 0,118 kg
Tenue au nettoyage haute pression 7000000 Pa à 55 °C, distance : 0,1 m
Utilisation des contacts Contacts standards
Ouverture positive Avec se conformer à EN/CEI 60947-5-1 appendix K
Course d'actionnement 1,5 mm (état électrique modifié par "O")4,3 mm (course totale)
Endurance mécanique 300000 cycle
couple de serrage 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
Matière des contacts Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel 10 A se conformer à EN/IEC 60947-5-1
[Ui] tension d'isolement 600 V (degré de pollution 3) se conformer à EN 60947-1
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à EN 60947-1
[Ie] courant assigné d'emploi 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
Fiabilité électrique ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Présentation du produit Produit complet
- Type de produit :
- Arrêt d'urgence
- Type de connexion :
- À vis
- Type de contact :
- 1NF
- Gamme :
- Harmony
- Famille :
- XB4
- Composition du mécanisme :
- Appareillage complet composable
- Température d'utilisation :
- -40°C À +70°C
- Trou de perçage :
- 22mm
- Diamètre de la tête :
- 40mm
- Pays de fabrication :
- République Tchèque
- Étanchéité :
- IP69
- Matière :
- Métal et composite
- Couleur :
- Rouge
- Garantie :
- 18 mois
