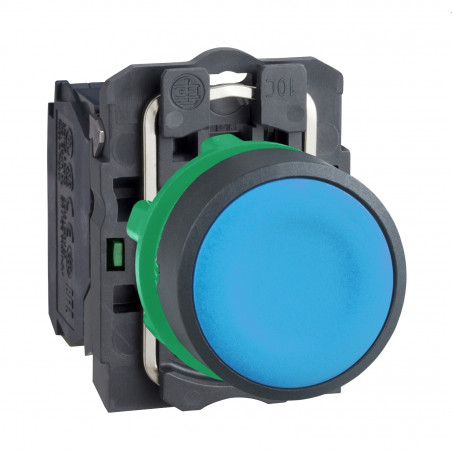

XB5AA61 Schneider bouton poussoir affleurant complet composable - Ø22 - Bleu -1NO - Harmony XB5
Réf. fabricant : XB5AA61
EAN-13 : 3389110134407
Réf. AE : SCHXB5AA61
Bouton monostable à impulsion - Bleu - étanche IP69
Ce bouton poussoir impulsionnel (retour à la position initiale quand on relâche la pression) est issu de la gamme Harmony XB5 fabriquée en France par Schneider Electric. Il est destiné à un usage industriel.
La gamme Harmony XB5 est composé d'appareillages complet composables.
C'est à dire que chaque pièce composant le bouton poussoir XB5AA61 peut être individuellement remplacée.
Caractéristiques du bouton affleurant XB5AA61 :
- Bouton complet composable
- Diamètre du trou de perçage : 22mm
- Étanche IP69
- Equipé d'un bloc de contact 1NO (contact normalement ouvert)
- Il est possible d'ajouter un bloc de contact ref : ZBE101 ou ZBE102
- Type de connexion : à vis
- Température d'utilisation : -40°C À +70°C
Questions et réponses
Principales Gamme de produits
Harmony XB5
Type de produit ou équipement Bouton-poussoir
Nom de l'appareil XB5
Matériau de la collerette PlastiquePlastique gris foncé
Type de tête Standard
Matière de l'embase de fixation Plastique
Diamètre de fixation 22 mm
Vente par quantité indivisible 1
Forme de la tête de l'unité de signalisation Rond
Type d'unité de commande rappel à ressort
Profil de l'unité de commande Bleu affleurant, non marqué
Description des contacts 1 "F"
Fonctionnement des contacts À action dépendante
Raccordement Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1
Complémentaires Hauteur 42 mm
Largeur 30 mm
Profondeur 52 mm
Description des bornes ISO n°1 (13-14)NO
Poids du produit 0,037 kg
Tenue au nettoyage haute pression 7000000 Pa à 55 °C, distance : 0,1 m
Utilisation des contacts Contacts standards
Ouverture positive Sans
Course d'actionnement 2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
Force d'actionnement 3,8 N état électrique modifié par "F"
Endurance mécanique 10000000 cycle
couple de serrage 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
Matière des contacts Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel 10 A se conformer à EN/IEC 60947-5-1
[Ui] tension d'isolement 600 V (degré de pollution 3) se conformer à EN/IEC 60947-1
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à EN/IEC 60947-1
[Ie] courant assigné d'emploi 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique 1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C1000000 cycle AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C1000000 cycle AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C1000000 cycle DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C1000000 cycle DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/IEC 60947-5-1: annexe C
Fiabilité électrique ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Présentation du produit Produit complet
Personnalisable Oui
customizable 1
GCR BRIDGE XB5AACUST01
Code de compatibilité XB5
- Type de produit :
- Bouton marche arrêt - Bouton poussoir
- Type de bouton poussoir :
- Monostable à impulsion
- Type de connexion :
- À vis
- Type de contact :
- 1NO
- Gamme :
- Harmony
- Famille :
- XB5
- Composition du mécanisme :
- Appareillage complet composable
- Température d'utilisation :
- -40°C À +70°C
- Trou de perçage :
- 22mm
- Pays de fabrication :
- France
- Étanchéité :
- IP69
- Matière :
- Plastique
- Couleur :
- Bleu
- Garantie :
- 18 mois
