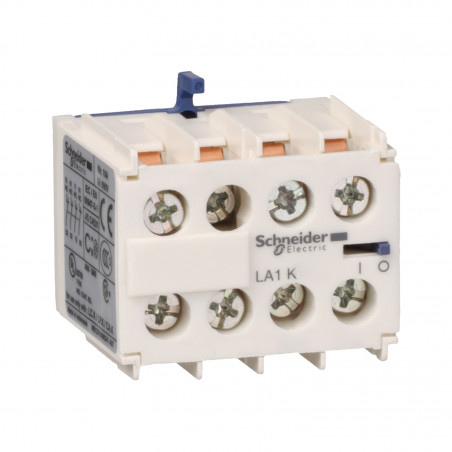

LA1KN13 Schneider - Bloc de contacts auxiliaires 1NO+3NF - Montage Frontal - à vis - TeSys CA
8,24 € HT
Réf. fabricant : LA1KN13
EAN-13 : 3389110500134
3389110500134
Réf. AE : SCHLA1KN13
SCHLA1KN13
Bloc de contacts auxiliaires 1NO+3NF - Montage Frontal
Ce bloc de contacts auxiliaires est issu de la gamme TeSys CA fabriquée par Schneider Electric.
Le bloc de contacts LA1KN13 permet d'additionner des contacts 1NO+3NF (contact normalement ouvert + contacts normalement fermés) à un contacteur présent dans votre tableau électrique.
Le montage du bloc de contacts auxiliaires se fait en façade du contacteur. Il est raccordé au circuit électrique par un système de connexion à vis.
Le bloc de contacts auxiliaires LA1KN13 est compatible avec les gammes de contacteur TeSys :
- TeSys K LC1K
- TeSys K CA2K
- TeSys K CA3K
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme
TeSys
Nom du produit TeSys K
Type de produit ou équipement Bloc de contact auxiliaire
Nom de l'appareil LA1
compatibilité de gamme TeSys K LC1KTeSys K CA2KTeSys K CA3K
Emplacement de montage Façade
composition des pôles 1 "F" + 3 "O"
Contacts operation Instantané
[Ue] tension assignée d'emploi 690 V CA 25...400 Hz
[Ie] courant assigné d'emploi 6 A à 120 V AC-151,04 A à 690 V AC-150,55 A à 125 V DC-130,1 A à 600 V DC-13
[Ui] tension assignée d'isolement 690 V se conformer à IEC 60947-5-1600 V se conformer à UL 60947-5-1600 V se conformer à CSA C22.2 No 60947-5-1
[Ith] courant thermique conventionnel 10 A à <50 °C
Normes EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 No 60947-5-1GB/T 14048.5
Certifications du produit Certificat CEI CEULCSACCC
Complémentaires pouvoir nominal d'enclenchement Irms 110 A à <= 690 V CA se conformer à CEI 60947
courant temporaire admissible 80 A 1s60 A 500 ms110 A 100 ms
calibre du fusible à associer 10 A gG à <= 690 V se conformer à CEI 60947
courant commuté minimum 5 mA
tension de commutation minimale 17 V
distance de non-recouvrement 0,5 mm
résistance d'isolement > 10 M?
mode de raccordement Borniers à vis-étrier 1 câble(s) 0,34…1,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,75…4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1,5…4 mm²rigideBorniers à vis-étrier 2 câble(s) 0,34…1,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,75…4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1,5…4 mm²rigide
couple de serrage 1,3 N.m - avec tournevis empreinte Philips n°2
Hauteur 30 mm
Largeur 38 mm
Profondeur 35 mm
Poids du produit 0,045 kg
- Type de produit :
- Bloc de contacts auxiliaires
- Type de contact :
- 1NO+3NF
- Gamme :
- TeSys CA
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
- Gamme de contacteurs compatibles :
- TeSys K LC1K - TeSys K CA2K - TeSys K CA3K
- Emplacement de montage :
- Frontal
