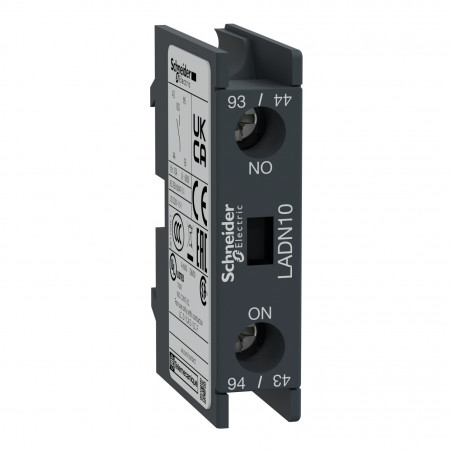

LADN10 Schneider - Bloc de contact auxiliaire 1NO - Montage Frontal - à vis - TeSys D
4,44 € HT
Réf. fabricant : LADN10
EAN-13 : 3389110383744
Réf. AE : SCHLADN10
Bloc de contact auxiliaire 1NO - Montage Frontal
Ce bloc de contact auxiliaire est issu de la gamme TeSys D fabriquée par Schneider Electric.
Le bloc de contact LADN10 permet d'additionner un contact 1NO (contact normalement ouvert) à un contacteur présent dans votre tableau électrique.
Le montage du bloc de contact auxiliaire se fait en façade du contacteur. Il est raccordé au circuit électrique par un système de connexion à vis.
Le bloc de contact auxiliaire LADN10 est compatible avec les gammes de contacteur TeSys :
- TeSys D CAD
- TeSys D LC1D
- TeSys F LC1F
- TeSys F CR1F
- TeSys Deca CAD
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme
TeSys
Nom du produit TeSys D
Type de produit ou équipement Bloc de contact auxiliaire
Nom de l'appareil LADN
compatibilité de gamme TeSys D CADTeSys D LC1DTeSys F LC1FTeSys F CR1F
Emplacement de montage Façade
composition des pôles 1 "F"
Contacts operation Instantané
[Ue] tension assignée d'emploi 690 V CA 25...400 Hz
[Ie] courant assigné d'emploi 6 A à 120 V AC-151,04 A à 690 V AC-150,55 A à 125 V DC-130,1 A à 600 V DC-13
[Ui] tension assignée d'isolement 690 V se conformer à IEC 60947-5-1600 V se conformer à UL 60947-5-1600 V se conformer à CSA C22.2 No 60947-5-1
[Ith] courant thermique conventionnel 10 A à <60 °C
Normes EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 No 60947-5-1GB/T 14048.5
Certifications du produit Certificat CEI CEULCSACCCEACUKCA
Complémentaires pouvoir nominal d'enclenchement Irms 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1
courant temporaire admissible 100 A à <60 °C 1s120 A à <60 °C 500 ms140 A à <60 °C 100 ms
type de protection Fusible gG 10 A
Endurance mécanique 30 Mcycles
courant commuté minimum 5 mA
tension de commutation minimale 17 V
temps de non-chevauchement 1,5 ms sur désexcitation non-chevauchement entre contact NC et NO1,5 ms sur excitation non-chevauchement entre contact NC et NO
résistance d'isolement > 10 M?
mode de raccordement Borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…2,5 mm²rigideBorniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide
couple de serrage 1,7 N.m - avec tournevis plat Ø 6 mm1,7 N.m - avec tournevis empreinte Philips n°2
Hauteur 48 mm
Largeur 13 mm
Profondeur 35 mm
Poids du produit 0,02 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Bloc de contacts auxiliaires
- Type de contact :
- 1NO
- Gamme :
- TeSys D
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Gamme de contacteurs compatibles :
- TeSys D CAD - TeSys D LC1D - TeSys F LC1F - TeSys F CR1F - TeSys Deca CAD
- Emplacement de montage :
- Frontal
