LADN11G Schneider - Bloc de contacts auxiliaires 1NO+1NF - Montage Frontal - à vis - TeSys D
search
  • LADN11G Schneider - Bloc de contacts auxiliaires 1NO+1NF - Montage Frontal - à vis - TeSys D
* Image(s) non contractuelle(s)
Livraison sous 2 à 3 semaines

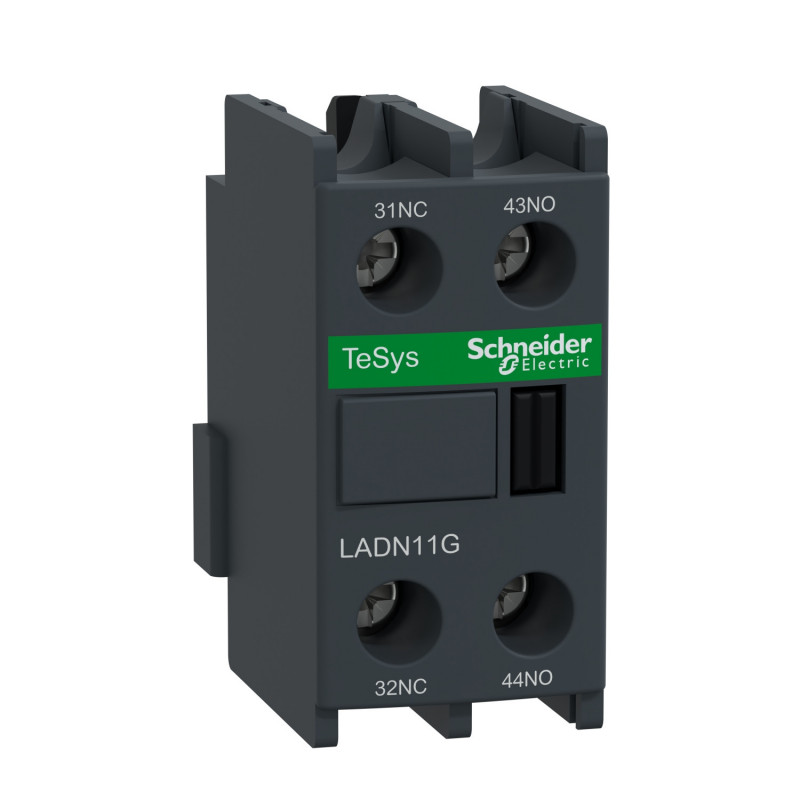

LADN11G Schneider - Bloc de contacts auxiliaires 1NO+1NF - Montage Frontal - à vis - TeSys D

Schneider
6,86 € HT
Réf. fabricant : LADN11G EAN-13 : 3389110383843 3389110383843 Réf. AE : SCHLADN11G SCHLADN11G

Bloc de contacts auxiliaires 1NO+1NF - Montage Frontal

Ce bloc de contacts auxiliaires est issu de la gamme TeSys D fabriquée par Schneider Electric.

Le bloc de contacts LADN11G permet d'additionner des contacts 1NO+1NF (contact normalement ouvert + contact normalement fermé) à un contacteur présent dans votre tableau électrique.
Le montage du bloc de contacts auxiliaires se fait en façade du contacteur. Il est raccordé au circuit électrique par un système de connexion à vis.

Le bloc de contacts auxiliaires LADN11G est compatible avec les gammes de contacteur TeSys :

  • TeSys D LC1D09 à D80
  • TeSys D LC1DT20...DT40
  • TeSys D LC1DT60A...DT80A
  • TeSys F LC1F
  • TeSys F CR1F
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Bloc de contacts auxiliaires
Type de contact :
1NO+1NF
Gamme :
TeSys D
Pays de fabrication :
France
Garantie :
18 mois
Gamme de contacteurs compatibles :
TeSys D LC1D09 à D80 - TeSys D LC1DT20...DT40 - TeSys D LC1DT60A...DT80A - TeSys F LC1F - TeSys F CR1F
Emplacement de montage :
Frontal
prix TTC_MKP :
7,546
actif_MKP :
1
Coefficient_MKP :
1,1
Total
6.86 € HT
8.23 € TTC

Principales Gamme
TeSys
Nom du produit
TeSys D
Type de produit ou équipement
Bloc de contact auxiliaire
Nom de l'appareil
LADN
compatibilité de gamme
TeSys D LC1D09 à D80TeSys D LC1DT20...DT40TeSys D LC1DT60A...DT80ATeSys F LC1FTeSys F CR1F
Emplacement de montage
Façade
composition des pôles
1F+1O
Contacts operation
Instantané
[Ue] tension assignée d'emploi
690 V CA 25...400 Hz
[Ie] courant assigné d'emploi
6 A à 120 V AC-151,04 A à 690 V AC-150,55 A à 125 V DC-130,1 A à 600 V DC-13
[Ui] tension assignée d'isolement
690 V se conformer à IEC 60947-5-1600 V se conformer à UL 60947-5-1600 V se conformer à CSA C22.2 No 60947-5-1
[Ith] courant thermique conventionnel
10 A à <60 °C
Normes
EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 No 60947-5-1GB/T 14048.5EN 50012
Certifications du produit
Certificat CEI CEULCSACCCEACUKCA
Complémentaires pouvoir nominal d'enclenchement Irms
140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1
courant temporaire admissible
100 A à <60 °C 1s120 A à <60 °C 500 ms140 A à <60 °C 100 ms
type de protection
Fusible gG 10 A
Endurance mécanique
30 Mcycles
courant commuté minimum
5 mA
tension de commutation minimale
17 V
temps de non-chevauchement
1,5 ms sur désexcitation non-chevauchement entre contact NC et NO1,5 ms sur excitation non-chevauchement entre contact NC et NO
résistance d'isolement
> 10 M?
mode de raccordement
Borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…2,5 mm²rigideBorniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide
couple de serrage
1,7 N.m - avec tournevis plat Ø 6 mm1,7 N.m - avec tournevis empreinte Philips n°2
Hauteur
48 mm
Largeur
26 mm
Profondeur
42 mm
Type de produit :
Bloc de contacts auxiliaires
Type de contact :
1NO+1NF
Gamme :
TeSys D
Pays de fabrication :
France
Garantie :
18 mois
Gamme de contacteurs compatibles :
TeSys D LC1D09 à D80 - TeSys D LC1DT20...DT40 - TeSys D LC1DT60A...DT80A - TeSys F LC1F - TeSys F CR1F
Emplacement de montage :
Frontal
Fiche technique du produit :
Notice du produit :
Plans du produit :
