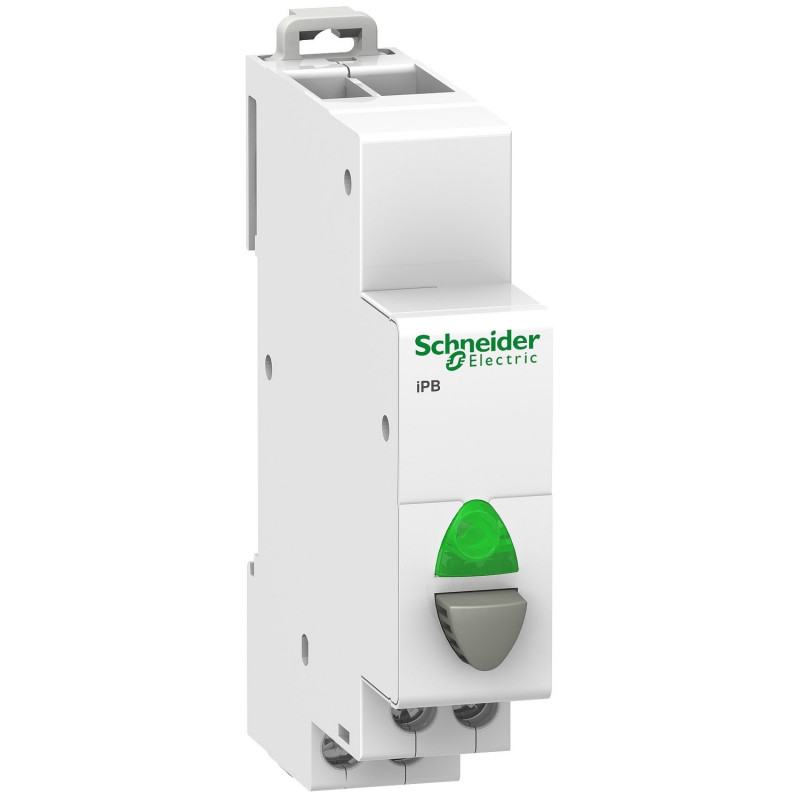

A9E18038 Schneider - Bouton poussoir modulaire + signalisation lumineuse- Gris - 1NO - 20A - 230Vca
9,90 € HT
Réf. fabricant : A9E18038
EAN-13 : 3606480088308
Réf. AE : SCHA9E18038
A9E18038 Schneider - Bouton poussoir Gris + signalisation lumineuse
Ce bouton poussoir appartient à la gamme Acti 9 IPB fabriquée par Schneider Electric.
Le bouton poussoir modulaire intègre un contact 1NO (contact normalement fermé).
Au format modulaire, il s'intègre sur un rail DIN de votre coffret électrique.
Ce bouton poussoir modulaire doit être raccordé sur un circuit d'intensité 20A et de tension 230Vca.
Ce bouton dispose d'un voyant lumineux. La tension du circuit de signalisation est de 12 à 48Vcc-ca.
Pour un câblage dans les règles de l'art permettant d'assurer la durée de vie de la signalisation lumineuse, nous vous conseillons de protéger le bouton poussoir par un disjoncteur 2A.
Il dispose d'un bouton poussoir Gris.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme du produit
Acti 9
Nom du produit Acti 9 iPB
Type de produit ou équipement Bouton-poussoir
Nom de l'appareil IPB
Normes CEI 60669-1IEC 60947-5-1
Complémentaires Description des contacts 1 "F"
[Ie] courant assigné d'emploi 20 A
[Ue] tension assignée d'emploi 250 V CA
type de commande 1 bouton-poussoir gris
signalisation locale Voyant DEL vert, durée de vie 100000 H d'efficacité d'éclairage constante (consumption 0,3 W)
tension circuit de signalisation AC: 12...48 V 50/60 HzCC: 12...48 V
Mode d'installation Fixe
Support de montage Rail DIN symétrique 35 mm
Compatibilité des répartiteur, peigne, jeu de barres Partie supérieure: ClarioPartie supérieure: LibrioPartie supérieure: ProDis
Pas de 9 mm 2
Hauteur 82 mm
Largeur 18 mm
Profondeur 71,5 mm
Couleur Blanc
Endurance électrique AC-22: 30000 cycle CA 50/60 Hz
Type de raccordement Bornier tunnel échelonné1 câble(s) 0,5 mm² rigideBornier tunnel échelonné1 câble(s) 0,5 mm² soupleBornier tunnel échelonné1 câble(s) 0,5 mm² flexible avec emboutBornier tunnel échelonné2 câble(s) 2,5 mm² rigideBornier tunnel échelonné2 câble(s) 2,5 mm² soupleBornier tunnel échelonné2 câble(s) 2,5 mm² flexible avec embout
Longueur de dénudage des fils 9 mm
couple de serrage 1 N.m
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Bouton poussoir modulaire
- Type de contact :
- 1NO
- Gamme :
- Acti 9 IPB
- Intensité :
- 20A
- Tension :
- 230Vca
- Garantie :
- 18 mois
- Couleur du bouton :
- Gris
- Tension du circuit de signalisation :
- 12 à 48Vcc-ca
