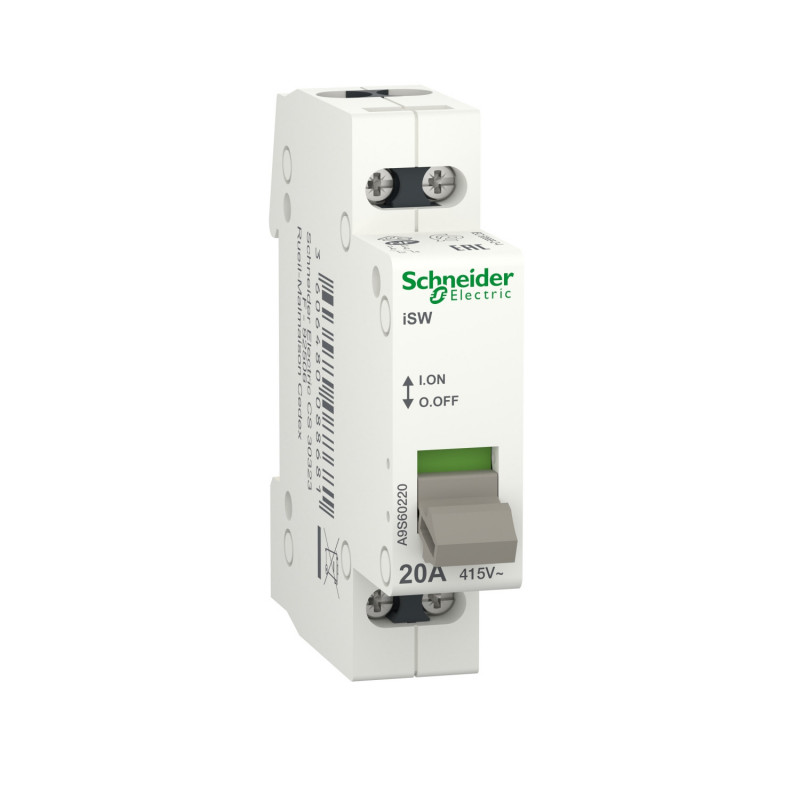

A9S60220 Schneider - Interrupteur modulaire ON/OFF - 2P - 20A - 415Vca - Acti 9 ISW
7,15 € HT
Réf. fabricant : A9S60220
EAN-13 : 3606480088681
3606480088681
Réf. AE : SCHA9S60220
SCHA9S60220
A9S60220 Schneider -interrupteur modulaire 20A 2P
Cet interrupteur modulaire appartient à la gamme Acti 9 ISW fabriquée par Schneider Electric.
Cet interrupteur modulaire 2P est équipé d'une manette en façade avec deux positions ON/OFF.
Au format modulaire, il s'intègre sur un rail DIN de votre coffret électrique.
Cet interrupteur modulaire doit être raccordé sur un circuit d'intensité 20A et de tension 415Vca.
Il dispose d'un système de connexion à vis compatible avec des câbles dimension 10mm² (rigide ou souple).
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme
Acti 9
Nom du produit Acti 9 iSW
Type de produit ou équipement Interrupteur-sectionneur
Nom de l'appareil ISW
Application Contrôle
Description des pôles 2P
Catégorie d'emploi AC-22A
Aptitude au sectionnement Oui
Complémentaires [Ie] courant assigné d'emploi 20 A à 415 V CA 50/60 Hz
[Ue] tension assignée d'emploi 415 V AC 50/60 Hz
[Ui] tension d'isolement 500 V CA 50/60 Hz se conformer à EN/CEI 60669-2-4
[Uimp] tension assignée de tenue aux chocs 4 kV
Type de commande Par maneton
Indication de tension Indication ON/OFF
Coupure pleinement apparente Oui
Mode d'installation Fixe
Support de montage Rail DIN
Pas de 9 mm 2
Hauteur 77 mm
Largeur 18 mm
Profondeur 70 mm
Couleur Blanc
Endurance mécanique 300000 cycle
Endurance électrique 30000 cycles
mode de raccordement Tunnel type terminals - 10 mm² - rigidTunnel type terminals - 10 mm² - flexibleTunnel type terminals - 10 mm² - flexible with ferrule
Longueur de dénudage des fils 9 mm
Couple de serrage 1,2 N.m
- Type de produit :
- Interrupteur modulaire
- Gamme :
- Acti 9 ISW
- Intensité :
- 20A
- Polarité :
- 2P
- Tension :
- 415Vca
- Garantie :
- 18 mois
Fiche technique du produit :
Notice du produit :
Plans du produit :
Questions
 roland le 06/03/2023 |
Question : interrupteur Schneider A9S60220 entrée et sortie haut ou bas ? merci |
Réponse : Bonjour, |
|
