GVAM11 Schneider TeSys GV - contact auxiliaire - signalisation de court-circuit - 1OF
search
  • GVAM11 Schneider TeSys GV - contact auxiliaire - signalisation de court-circuit - 1OF
  • GVAM11 Schneider TeSys GV - contact auxiliaire - signalisation de court-circuit - 1OF
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

GVAM11 Schneider TeSys GV - contact auxiliaire - signalisation de court-circuit - 1OF

Schneider
12,43 € HT
Réf. fabricant : GVAM11 EAN-13 : 3389110343564 3389110343564 Réf. AE : SCHGVAM11 SCHGVAM11

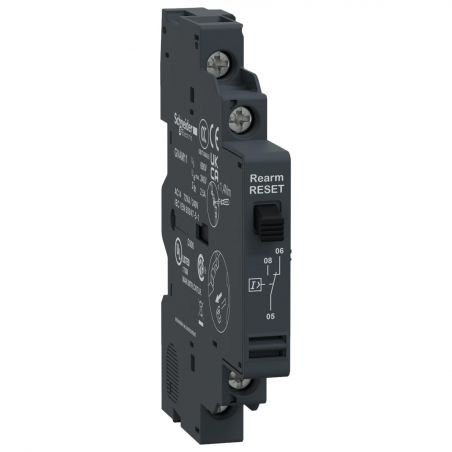

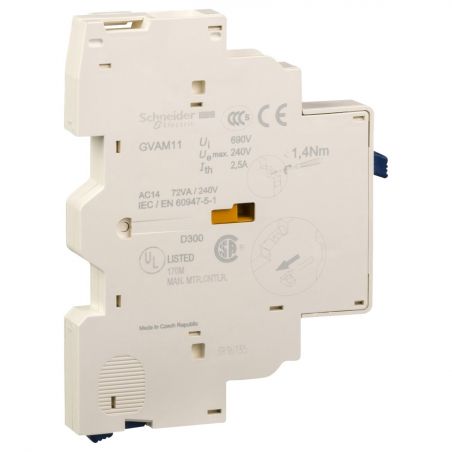

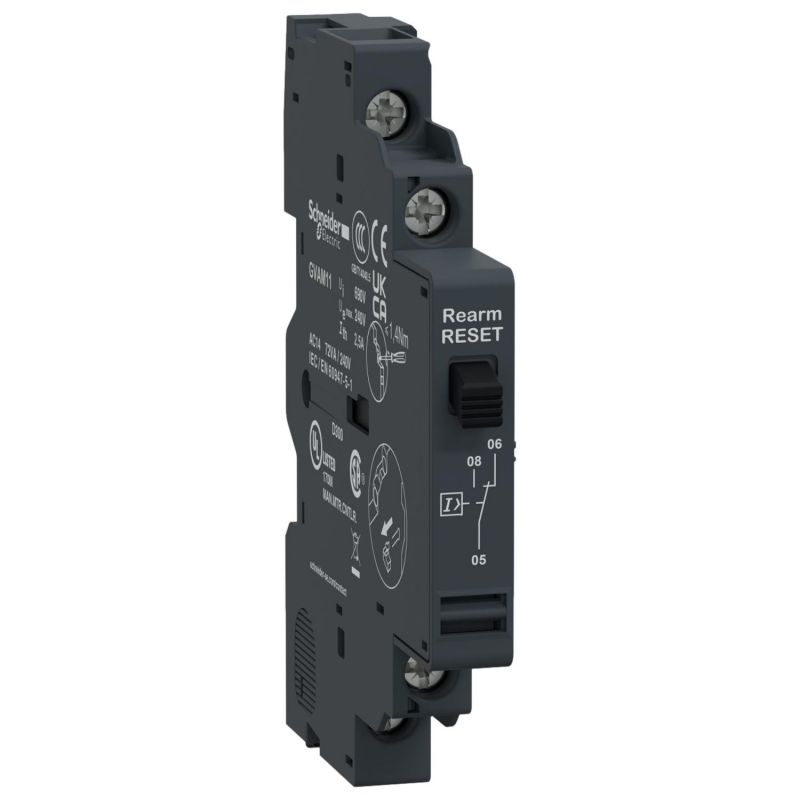

Bloc de contacts auxiliaires 1OF - signalisation de court-circuit

Le bloc de contact de signalisation de court-circuit GVAM11 est issu de la gamme TeSys GV fabriquée par Schneider Electric.

Ce bloc de contact permet d'ajouter un contact 1OF (contact inverseur) à votre disjoncteur moteur.

Ce bloc de contact inverseur doit être installé latéralement au disjoncteur monteur.
Il est raccordé au circuit électrique par un système de connexion à vis.

Ce bloc de contact est compatible avec les gammes de disjoncteurs moteurs TeSys :

  • GV2P
  • GV2RT
  • GV2ME
  • GV3L
  • GV2LE
  • GV3P
  • GV2L
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Bloc de contact auxiliaire
Type de contact :
1OF
Gamme :
TeSys GV
Pays de fabrication :
République Tchèque
Garantie :
18 mois
Gamme de contacteurs compatibles :
GV2P - GV2RT - GV2ME - GV3L - GV2LE - GV3P - GV2L
Emplacement de montage :
Latéral
Total
12.43 € HT
14.92 € TTC

Principales Gamme
TeSys
Nom de l'appareil
GVAM
Type de produit ou équipement
Bloc de contact auxiliaire
Accessoires associés
GV2LGV2MEGV2RTGV3LGV2PGV3PGV2LE
Compatibilité de gamme
TeSys GV2 GV2 disjoncteurTeSys GV3 GV3P disjoncteurTeSys GV3 GV3L disjoncteur
Emplacement de montage
Côté gauche
manœuvre des contacts auxiliaires
Signal de court-circuit 1 F/O
composition des pôles
1 F/O
Complémentaires [Ui] tension assignée d'isolement
690 V se conformer à CEI 60947-1300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14
[Ue] tension assignée d'emploi
24...240 V CA24 à 60 V CC
[Ith] courant thermique conventionnel
2,5 A pour signal défaut
type de protection
GB2CB…disjoncteurFusible gG 10 A
Endurance mécanique
100000 cycle
courant commuté minimum
5 mA
tension de commutation minimale
17 V
puissance assignée d'emploi en VA
36 VA à 24 V AC-14 - durabilité électrique: 1000 cycle à 1,5 A48 VA à 48 V AC-14 - durabilité électrique: 1000 cycle à 1 A72 VA à 110…127 V AC-14 - durabilité électrique: 1000 cycle à 0,5 A72 VA à 230…240 V AC-14 - durabilité électrique: 1000 cycle à 0,3 A
puissance assignée d'emploi en W
120 W à 240 V DC-13 - durabilité électrique: 100000 cycle140 W à 110 V DC-13 - durabilité électrique: 100000 cycle140 W à 24 V DC-13 - durabilité électrique: 100000 cycle180 W à 60 V DC-13 - durabilité électrique: 100000 cycle240 W à 48 V DC-13 - durabilité électrique: 100000 cycle15 W à 48 V DC-13 - durabilité électrique: 1000 cycle24 W à 24 V DC-13 - durabilité électrique: 1000 cycle9 W à 60 V DC-13 - durabilité électrique: 1000 cycle
couple de serrage
1,4 N.m - sur borniers à vis-étrier
Hauteur
89 mm
Largeur
9,3 mm
Profondeur
66 mm
Poids du produit
0,055 kg
Type de produit :
Bloc de contact auxiliaire
Type de contact :
1OF
Gamme :
TeSys GV
Pays de fabrication :
République Tchèque
Garantie :
18 mois
Gamme de contacteurs compatibles :
GV2P - GV2RT - GV2ME - GV3L - GV2LE - GV3P - GV2L
Emplacement de montage :
Latéral
Fiche technique du produit :
Notice du produit :
Plans du produit :
