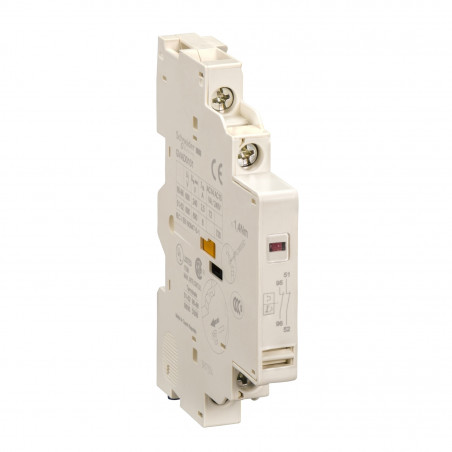

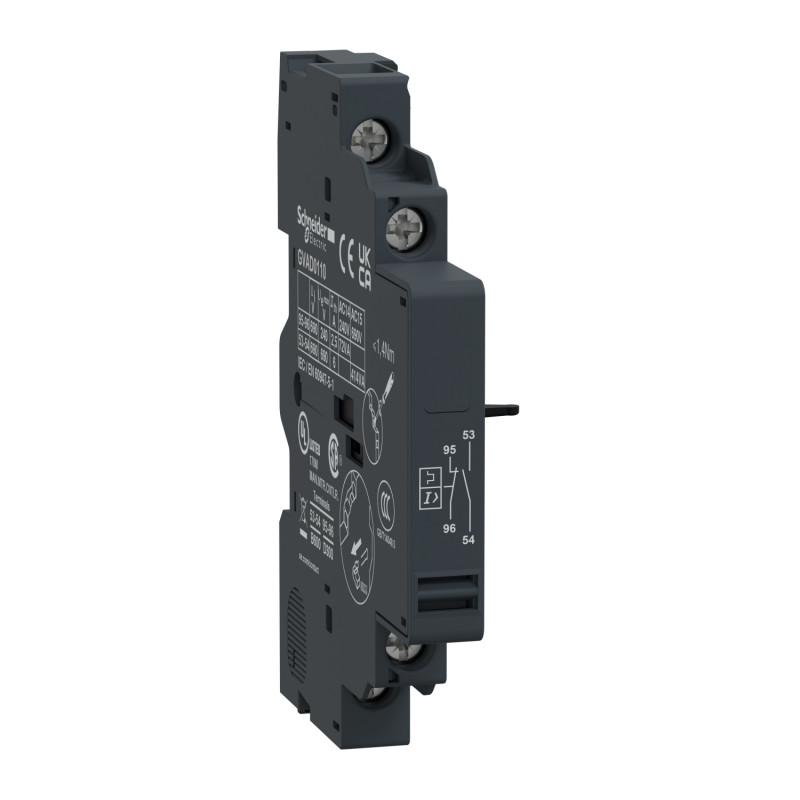

GVAD0110 Schneider TeSys GV - contact auxiliaire instantané 1NO+1NF + signalisation défauts
search
  • GVAD0110 Schneider TeSys GV - contact auxiliaire instantané 1NO+1NF + signalisation défauts
  • GVAD0110 Schneider TeSys GV - contact auxiliaire instantané 1NO+1NF + signalisation défauts
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

GVAD0110 Schneider TeSys GV - contact auxiliaire instantané 1NO+1NF + signalisation défauts

Schneider
8,33 € HT
Réf. fabricant : GVAD0110 EAN-13 : 3389110343533 3389110343533 Réf. AE : SCHGVAD0110 SCHGVAD0110

Bloc de contacts auxiliaires 1NO+1NF - signalisation de défauts

Le bloc de contacts instantanés GVAD0110 est issu de la gamme TeSys GV fabriquée par Schneider Electric. Il dispose également d'une fonction de signalement de défauts.

Ce bloc de contact permet d'ajouter des contacts 1NO+1NF (contact normalement ouvert + contact normalement fermé) à votre disjoncteur moteur.

Ce bloc de contact doit être installé latéralement au disjoncteur monteur.
Il est raccordé au circuit électrique par un système de connexion à vis.

Ce bloc de contact est compatible avec les gammes de disjoncteurs moteurs TeSys :

  • GV2P
  • GV2RT
  • GV2ME
  • GV3L
  • GV2LE
  • GV3P
  • GV2L
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Bloc de contact auxiliaire
Type de contact :
1NO+1NF
Gamme :
TeSys GV
Pays de fabrication :
République Tchèque
Garantie :
18 mois
Gamme de contacteurs compatibles :
GV2P - GV2RT - GV2ME - GV3L - GV2LE - GV3P - GV2L
Emplacement de montage :
Latéral
prix TTC_MKP :
9,5795
actif_MKP :
1
Coefficient_MKP :
1,15
Total
8.33 € HT
10.00 € TTC

Principales Gamme
TeSys
Nom de l'appareil
GVAD
Type de produit ou équipement
Bloc de contact auxiliaire
Accessoires associés
GV2MEGV2LGV3PGV2PGV3LGV2LEGV2RT
Emplacement de montage
Côté gauche
manœuvre des contacts auxiliaires
Signal de défaut 1 "O"
composition des pôles
1F+1O
Complémentaires [Ui] tension assignée d'isolement
690 V se conformer à CEI 60947-1300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14
[Ue] tension assignée d'emploi
48 à 690 V CA24...240 V DC
[Ith] courant thermique conventionnel
6 A2,5 A pour signal défaut
type de protection
GB2CB…disjoncteurFusible gG 10 A
Endurance mécanique
100000 cycle
courant commuté minimum
5 mA
tension de commutation minimale
17 V
puissance assignée d'emploi en VA
300 VA à 48 V AC-15 - durabilité électrique: 100000 cycle414 VA à 690 V AC-15 - durabilité électrique: 100000 cycle500 VA à 110…127 V AC-15 - durabilité électrique: 100000 cycle500 VA à 500 V AC-15 - durabilité électrique: 100000 cycle650 VA à 440 V AC-15 - durabilité électrique: 100000 cycle720 VA à 230…240 V AC-15 - durabilité électrique: 100000 cycle850 VA à 380…415 V AC-15 - durabilité électrique: 100000 cycle36 VA à 24 V AC-14 - durabilité électrique: 1000 cycle48 VA à 48 V AC-14 - durabilité électrique: 1000 cycle72 VA à 110…127 V AC-14 - durabilité électrique: 1000 cycle
puissance assignée d'emploi en W
120 W à 240 V DC-13 - durabilité électrique: 100000 cycle140 W à 110 V DC-13 - durabilité électrique: 100000 cycle140 W à 24 V DC-13 - durabilité électrique: 100000 cycle180 W à 60 V DC-13 - durabilité électrique: 100000 cycle240 W à 48 V DC-13 - durabilité électrique: 100000 cycle15 W à 48 V DC-13 - durabilité électrique: 1000 cycle24 W à 24 V DC-13 - durabilité électrique: 1000 cycle9 W à 60 V DC-13 - durabilité électrique: 1000 cycle
couple de serrage
1,4 N.m - sur borniers à vis-étrier
Hauteur
89 mm
Largeur
9,3 mm
Profondeur
66 mm
Poids du produit
0,055 kg
Type de produit :
Bloc de contact auxiliaire
Type de contact :
1NO+1NF
Gamme :
TeSys GV
Pays de fabrication :
République Tchèque
Garantie :
18 mois
Gamme de contacteurs compatibles :
GV2P - GV2RT - GV2ME - GV3L - GV2LE - GV3P - GV2L
Emplacement de montage :
Latéral
Fiche technique du produit :
Notice du produit :
Plans du produit :
