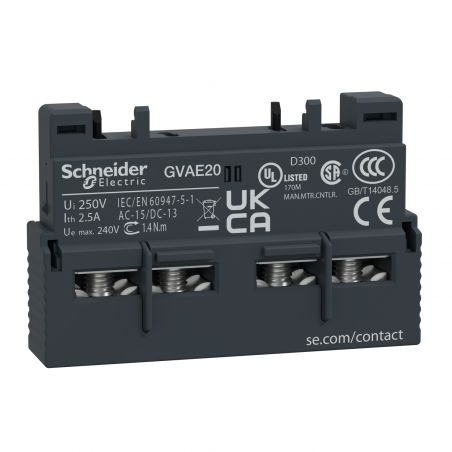

GVAE20 Schneider TeSys GV - contact auxiliaire instantanés pour disjoncteur moteur - 2NO
5,48 € HT
Réf. fabricant : GVAE20
EAN-13 : 3389110343465
3389110343465
Réf. AE : SCHGVAE20
SCHGVAE20
Bloc de contacts auxiliaires 2NO
Le bloc de contacts auxiliaires instantanés GVAE20 est issu de la gamme TeSys GV fabriquée par Schneider Electric.
Ce bloc de contacts permet d'ajouter des contacts 2NO (contacts normalement ouverts) à votre disjoncteur moteur.
Le montage du bloc de contacts se fait en façade de votre disjoncteur moteur. Il est raccordé au circuit électrique par un système de connexion à vis.
Ce bloc de contact est compatible avec les gammes de disjoncteurs moteurs TeSys :
- GV2P
- GV2RT
- GV2ME
- GV3L
- GV2LE
- GV3P
- GV2L
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme
TeSys
Nom de l'appareil GVAE
Type de produit ou équipement Bloc de contact auxiliaire
Accessoires associés GV2LGV3PGV2MELS1D32GV3LGV2RTGV2PGV2LE
Emplacement de montage Avant
composition des pôles 2F
Quantité du lot Lot de 10
Complémentaires [Ui] tension assignée d'isolement 300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14250 V se conformer à CEI 60947-1
[Ue] tension assignée d'emploi 24...240 V CA24 à 60 V CC
[Ith] courant thermique conventionnel 2,5 A
type de protection Fusible gG 10 ADisjoncteur GB2CB06 10 A
Endurance mécanique 100000 cycle
courant commuté minimum 5 mA
tension de commutation minimale 17 V
puissance assignée d'emploi en VA 120 VA à 110…120 V AC-15 - durabilité électrique: 100000 cycle120 VA à 230…240 V AC-15 - durabilité électrique: 100000 cycle48 VA à 24 V AC-15 - durabilité électrique: 100000 cycle60 VA à 48 V AC-15 - durabilité électrique: 100000 cycle
puissance assignée d'emploi en W 15 W à 48 V DC-13 - durabilité électrique: 100000 cycle24 W à 24 V DC-13 - durabilité électrique: 100000 cycle9 W à 60 V DC-13 - durabilité électrique: 100000 cycle
couple de serrage 1,4 N.m - sur borniers à vis-étrier
Hauteur 11 mm
Largeur 45 mm
Profondeur 29 mm
Poids du produit 0,02 kg
- Type de produit :
- Bloc de contact auxiliaire
- Type de contact :
- 2NO
- Gamme :
- TeSys GV
- Pays de fabrication :
- République Tchèque
- Garantie :
- 18 mois
- Gamme de contacteurs compatibles :
- GV2P - GV2RT - GV2ME - GV3L - GV2LE - GV3P - GV2L
- Emplacement de montage :
- Frontal
Fiche technique du produit :
Notice du produit :
Plans du produit :
