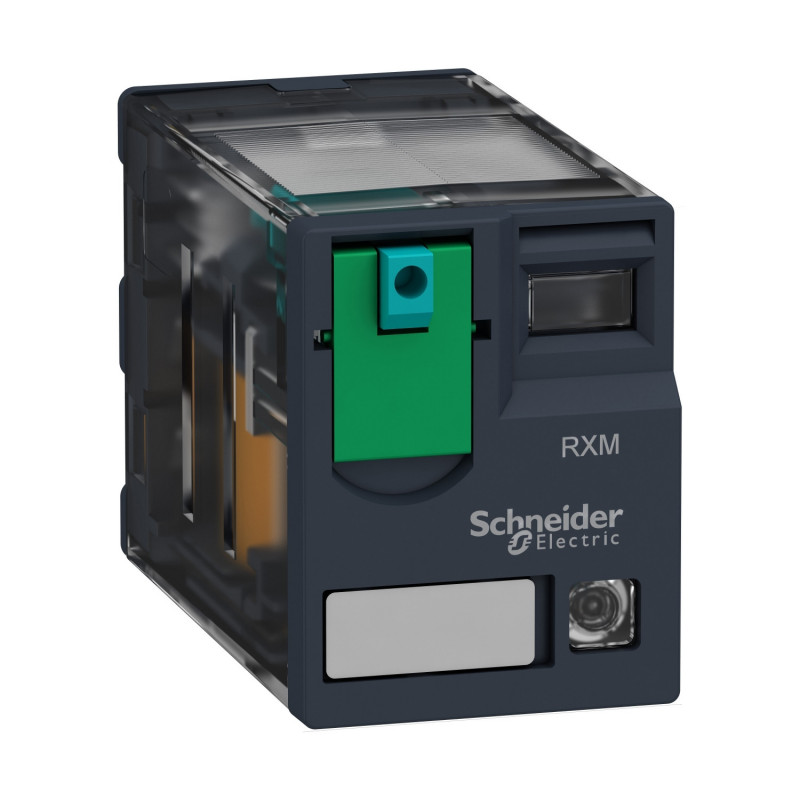

RXM4AB2JD Schneider - Relais miniature - embrochable - test+DEL - 4OF (inverseur) - 12A - 12VDC - Zelio RXM
6,69 € HT
Réf. fabricant : RXM4AB2JD
EAN-13 : 3389119403870
3389119403870
Réf. AE : SCHRXM4AB2JD
SCHRXM4AB2JD
Relais inverseur 4OF - Zelio Zelio RXM - Schneider Electric RXM4AB2JD
Ce relais de puissance fait partie de la gamme Zelio Zelio RXM de chez Schneider Electric.
Les Contacts 4OF (inverseur) du relais sont actionnés par une bobine de tension 12Vcc.Les points clés du relais de puissance Schneider
- Embrochable
- Tension de la bobine 12Vcc
- Contacts 4OF (inverseur)
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais de puissance Schneider de référence RXM4AB2JD :
- Gamme de produit : Harmony Electromechanical Relays
- Nom de gamme : Miniature
- Type de produit ou équipement : Relais enfichable
- Nom de l'appareil : RXM
- Description des contacts : 4 F/O
- tension circuit de commande : 12 V CC
- [Ithe] courant thermique d'emploi sous enveloppe : 6 A à -40?55 °C
- Etat LED : Avec
- Type de commande : Bouton de test verrouillable
- coefficient d'utilisation : 20 %
- Complémentaires forme des broches : Plat
- [Ui] tension d'isolement : 250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL
- [Uimp] tension assignée de tenue aux chocs : 2,5 kV pendant 1,2/50 µs
- Matière des contacts : AgNi
- [Ie] courant assigné d'emploi : 3 A à 28 V (DC) "O" se conformer à CEI3 A à 250 V (AC) "O" se conformer à CEI6 A à 28 V (DC) "F" se conformer à CEI6 A à 250 V (AC) "F" se conformer à CEI6 A à 277 V (AC) se conformer à UL8 A à 30 V (DC) se conformer à UL
- tension de coupure maximale : 250 V se conformer à CEI
- resistive rated load : 6 A à 250 V CA6 A à 28 V CC
- pouvoir de commutation maximum : 1 500 VA/168 W
- capacité de commutation minimum : 170 mW à 10 mA, 17 V
- vitesse de commande : <= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge
- Endurance mécanique : 10000000 cycle
- durée de vie électrique : 100000 cycle pour résistive charge
- average coil consumption in W : 0,9 W
- seuil de tension de retombée : >= 0,1 Uc
- operate time : 20 ms
- release time : 20 ms
- average coil resistance : 160 Ohm à 20 °C +/- 10 %
- limites de la tension assignée d'emploi : 9,6 à 13,2 V CC
- Données de fiabilité de la sécurité : B10d = 100000
- catégorie de protection : RT I
- niveaux de test : Niveau A
- Position de montage : Toutes positions
- Hauteur hors tout CAO : 79 mm
- Profondeur hors tout CAO : 78,45 mm
- Poids du produit : 0,037 kg
- Présentation du produit : Produit complet
- Type de produit :
- Relais de puissance
- Type de contact :
- 4OF (inverseur)
- Gamme :
- Zelio
- Famille :
- Zelio RXM
- Calibre :
- 12A
- Format :
- Embrochable
- Tension de la bobine :
- 12Vcc
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
