Principales Gamme
Acti 9
Famille
Acti 9 iEM2100
Nom de l'appareil

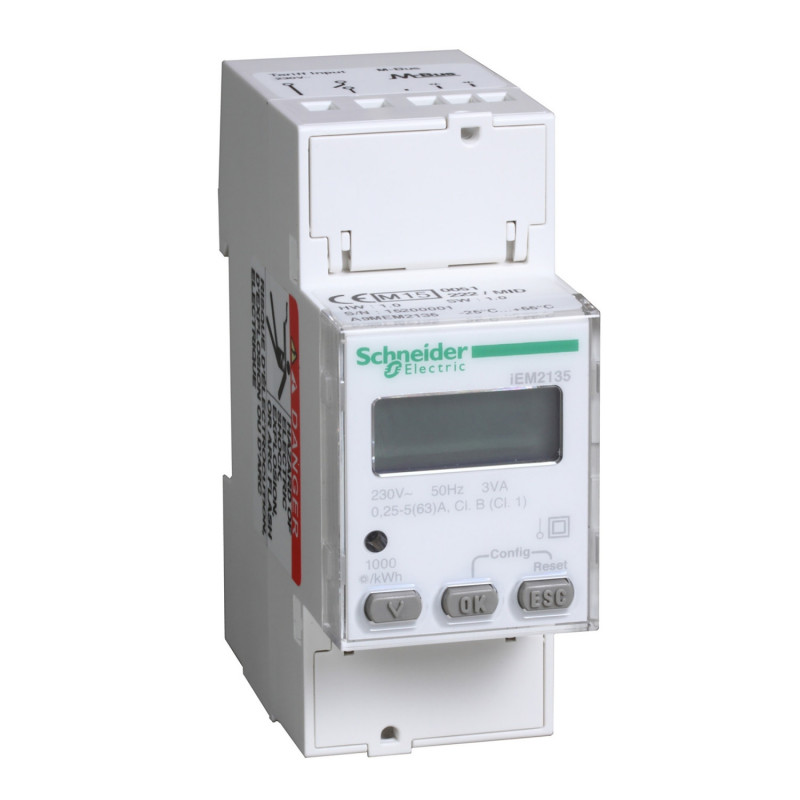

IEM2135
Type de produit ou équipement
Compteur d'énergie
Complémentaires Description des pôles
1P + N
Type de mesure
Active and reactive energyActive and reactive powerCurrentVoltage
type de comptage
Puissance active (P), réactive (Q), apparente (S) (signé, à quatre quadrants)
Application
Sous-facturationCompteur partielMulti-tarif
Classe de précision
Classe 1 énergie active se conformer à IEC 62053-21Class B énergie active se conformer à EN 50470-3Classe 2 énergie réactive se conformer à IEC 62053-23
Input type
entrée direct
Courant nominal
63 A
tension nominale
230 V +/- 20 %
Fréquence du réseau
50 Hz60 Hz
plage de mesure en fréquence
45…65 Hz
Type de technologie
Électronique
Type d'afficheur
Afficheur LCD
taux d'échantillonnage
32 échantillons/cycle
Courant de mesure
0…63 A
Afficheurs deux digits
8
Valeur maximale mesurée
999999,99 kWh
Tariff input
Tarif (2)
Protocole de communication
M-bus à 300, 600, 1200, 2400, 4800 et 9600 bauds - 2 fils, isolation 3750 V
support port de communication
Bornes à vis: M-Bus
signalisation locale
Rouge LED: vérification de la précision 1...1000 p/kWh
Digital inputs
1 numérique
Sorties digitales
0
Supply voltage
96…276 V CA 50 Hz
puissance consommée en VA
2 VA
puissance consommée maximale en W
1 W
[Uimp] tension assignée de tenue aux chocs
6 kV 1,2/50 µs
Mode d'installation
Encliquetable
Support de montage
Rail DIN
Mode de raccordement
Circuit de puissance: borne du type à cage (bas) 1 1,65…33 mm² câble(s) rigideCircuit de puissance: borne du type à cage (bas) 1 1,65…33 mm² câble(s) multibrins avec emboutCommunication: borniers à vis-étrier (haut) 1 1…4 mm² câble(s) rigideCommunication: borniers à vis-étrier (haut) 1 1…2,5 mm² câble(s) multibrins avec embout
couple de serrage
2 N.m circuit de puissance: PZ2 tournevis 0,5 N.m communication: 3,5 mm
Longueur de dénudage des fils
17 mmcircuit de puissance: Communication: 7 mm
Normes
IEC 62053-23CEI 62052-31CEI 62052-11IEC 62053-21
Certifications du produit
MID se conformer à EN 50470-1MID se conformer à EN 50470-3CE
