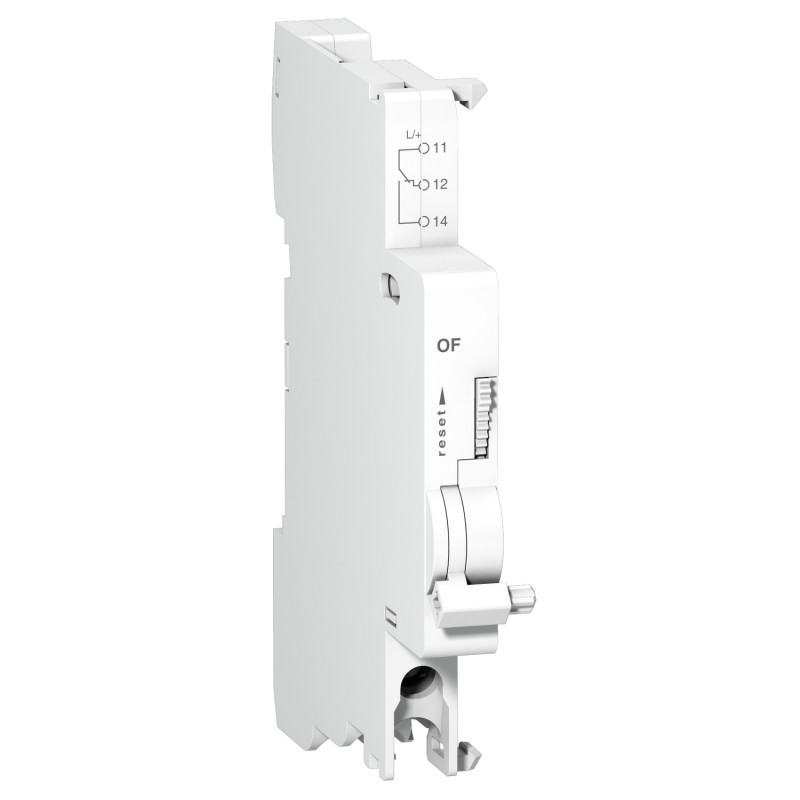

A9A26924 Schneider - Contact auxiliaire iOF - 240Vca à 415Vca ou 24Vcc à 130Vcc - Montage à gauche - Acti9
Réf. fabricant : A9A26924
EAN-13 : 3606480087905
Réf. AE : SCHA9A26924
Contact auxiliaire iOF A9A26924: Ouvert/Fermé
Cet auxiliaire électrique de signalisation possède un contact inverseur qui permet de signaler la position ouvert ou fermé du disjoncteur ou de l'interrupteur différentiel auquel il est associé.
Le contact auxiliaire de signalisation iOF se monte sur la gauche du disjoncteur ou de la protection différentielle.
Prévoir un espace de 0,5 modules dans le tableau électrique dans lequel il sera installé.
Attention à bien vérifier la compatibilité du contact auxiliaire A9A26924:
- Compatible avec les disjoncteurs iDT40 et iC60
- Compatible avec les disjoncteurs différentiels iDD40
- Compatible avec les interrupteurs différentiels iID, iIG40
- Compatible avec les interrupteurs sectionneurs iSW-NA (non compatible avec les iSW qui ne sont pas auxiliarisables)
- Compatible avec les télécommande pour disjoncteurs Acti9 RCA
- Compatible avec les dispositifs de réarmement automatique pour disjoncteur Acti9 ARA
L'essentiel du contact auxiliaire Schneider A9A26924
- Fonctionne en courant alternatif sur une tension de 240Vca à 415Vca
- Fonctionne en courant continu sur une tension de 24Vcc à 130Vcc
- Permet la signalisation à distance de l'état ouvert ou fermé du dispositif associé
- Montage à gauche
- Largeur modulaire de 0,5 modules.
Questions et réponses
Principales Gamme du produit
Acti 9
Type de produit ou équipement Contact ouvert/fermé
Nom de l'appareil IOF
composition de contacts de signalisation 1 F/O
courant nominal 6 A: 240 V CA - 50/60 Hz3 A: 415 V CA - 50/60 Hz2 A: 48 V CC1,5 A: 60 V CC1 A: 130 V CC6 A: 24 V CC
Pas de 9 mm 1
Complémentaires Compatibilité de gamme Acti 9 Acti 9 iSW-NAActi 9 Acti 9 iC60Acti 9 Acti 9 iC65Acti 9 Acti 9 iC60 RCBOActi 9 Acti 9 iIDActi 9 Acti 9 ARAActi 9 Acti 9 RCAActi 9 Acti 9 iDPN (China version)Acti 9 Acti 9 iDPN VigiActi 9 Acti 9 iSWActi 9 Acti 9 iC40
[Ui] tension d'isolement 500 V
[Uimp] tension assignée de tenue aux chocs 4 kV
Mode d'installation Encliquetable
Support de montage Rail DIN
Hauteur 86 mm
Largeur 9 mm
Profondeur 73 mm
Poids du produit 32 g
Couleur White
type de raccordement Borniers à vis-étrier (bas) 1 câble(s) 1…4 mm² - rigideBorniers à vis-étrier (bas) 1 câble(s) 0,5…2,5 mm² - soupleBorniers à vis-étrier (bas) 2 câble(s) 2,5 mm² - rigideBorniers à vis-étrier (bas) 2 câble(s) 1,5 mm² - flexible avec embout
Longueur de dénudage des fils 10 mm
couple de serrage 1 N.m
- Type de produit :
- Contacts auxiliaires OF - Contacts auxiliaires CA
- Type de contact :
- 1OF
- Gamme :
- Acti9
- Encombrement (modules de 18mm) :
- 0,5 module
- Tension nominale :
- 24Vca à 415Vca - 24Vcc à 130Vcc
- Emplacement de montage :
- Montage à gauche
- Voyant mécanique d'état :
- Non
