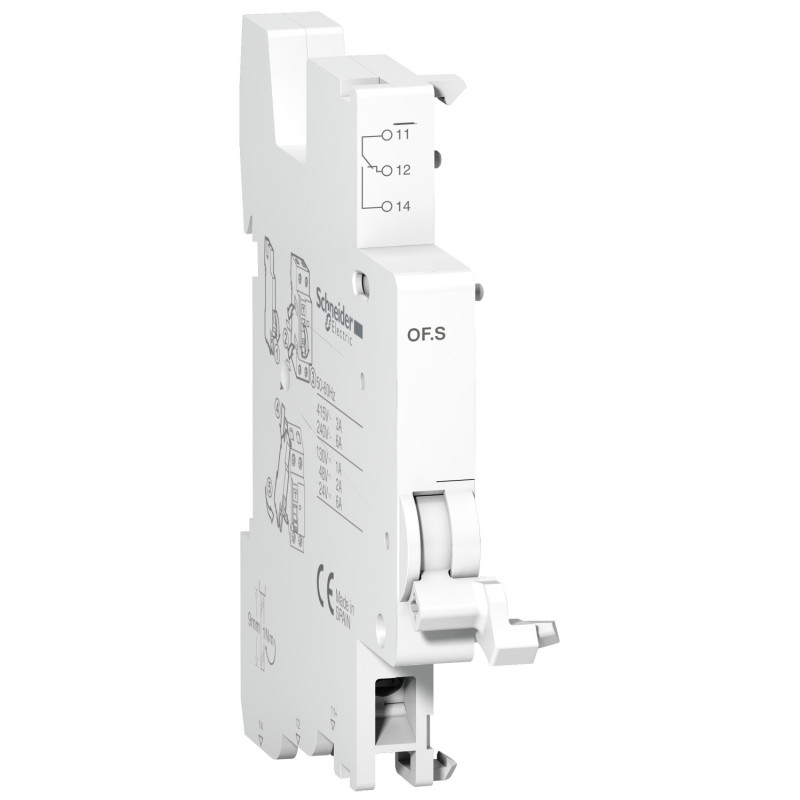

A9N26923 Schneider - Contact auxiliaire de signalisation OF.S - 240- 415Vca ou 24-130Vcc - Montage à gauche - Acti9
15,55 € HT
Réf. fabricant : A9N26923
EAN-13 : 3606485232058
3606485232058
Réf. AE : SCHA9N26923
SCHA9N26923
Contact auxiliaire OF.S A9N26923: Ouvert/Fermé
Cet auxiliaire électrique de signalisation possède un contact inverseur qui permet de signaler la position ouvert ou fermé du disjoncteur, de l'interrupteur sectionneur ou du différentiel auquel il est associé.
Le contact auxiliaire de signalisation OF se monte sur la gauche du disjoncteur ou de la protection différentielle.
Prévoir un espace de 0,5 modules dans le tableau électrique dans lequel il sera installé.
Attention à bien vérifier la compatibilité du contact auxiliaire A9N26923: il est seulement compatible avec les interrupteurs différentiels ID et ID type B (non compatible avec interrupteur différentiel standard iID ou iIG40).
Ce type d'auxiliaire est obligatoire pour l'adjonction d'auxiliaires de déclenchement ou de signalisation sur un interrupteur différentiel ID.
L'essentiel du contact auxiliaire OF.S Schneider A9N26923
- Fonctionne en courant alternatif sur une tension de 240Vca à 415Vca
- Fonctionne en courant continu sur une tension de 24Vcc à 130Vcc
- Permet la signalisation à distance de l'état ouvert ou fermé du dispositif associé
- Montage à gauche
- Largeur modulaire de 0,5 modules
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produit
Acti 9ClarioProdisLibrio
Type de produit ou équipement Contact ouvert/fermé
Nom de l'appareil OFS
composition de contacts de signalisation 1 F/O
courant nominal 3 A: 380...415 V CA - 50/60 Hz6 A: 220...240 V CA - 50/60 Hz1 A: 130 V CC1,5 A: 60 V CC2 A: 48 V CC6 A: 24 V CC
Pas de 9 mm 1
Complémentaires Compatibilité de gamme Acti 9 Acti 9 RCCB-IDActi 9 Acti 9 ID D40Acti 9 Acti 9 IDcActi 9 Acti 9 ITG40
Mode d'installation Fixe
Support de montage Rail DIN
Hauteur 85,3 mm
Largeur 9 mm
Profondeur 78,5 mm
Poids du produit 33 g
Couleur White
type de raccordement Clamp terminal (bottom) 2 cable(s) 1.5 mm² - flexibleClamp terminal (bottom) 1 cable(s) 0.5…2.5 mm² - rigidClamp terminal (bottom) 2 cable(s) 1.5 mm² - flexible with ferrule
Longueur de dénudage des fils 9 mm
couple de serrage 1 N.m
- Type de produit :
- Contacts auxiliaires OF - Contacts auxiliaires CA
- Type de contact :
- 1OF
- Gamme :
- Acti9
- Encombrement (modules de 18mm) :
- 0,5 module
- Tension nominale :
- 24Vca à 415Vca - 24Vcc à 130Vcc
- Emplacement de montage :
- Montage à gauche
- Voyant mécanique d'état :
- Non
