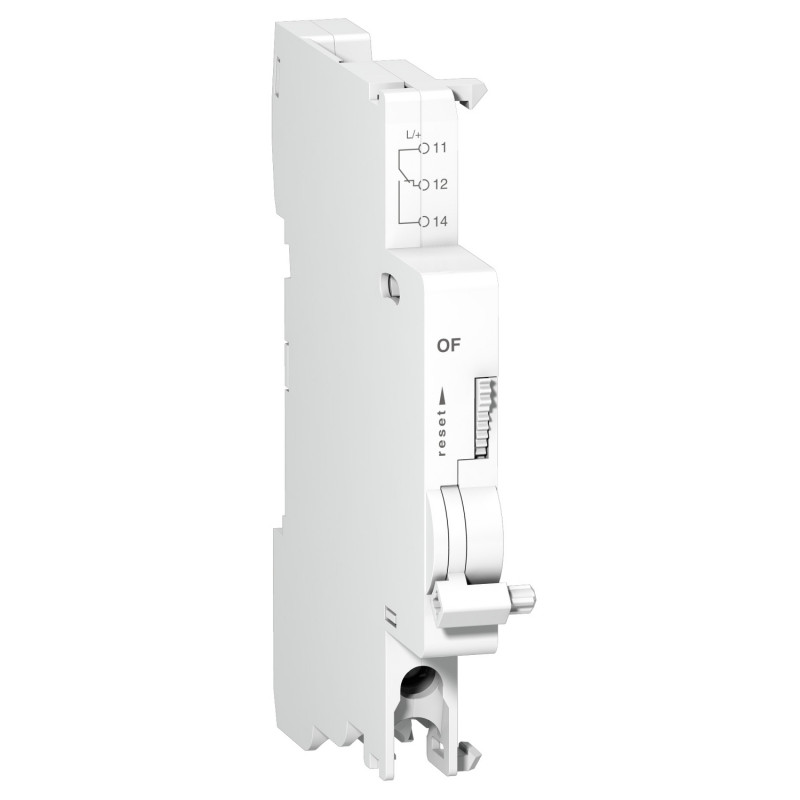

A9N26924 Schneider - Contact auxiliaire OF (ouvert/fermé) - 240Vca à 415Vca ou 24Vcc à 130Vcc - Montage à gauche - Acti9
7,98 € HT
Réf. fabricant : A9N26924
EAN-13 : 3606480382925
3606480382925
Réf. AE : SCHA9N26924
SCHA9N26924
Contact auxiliaire OF A9N26924: Ouvert/Fermé
Cet auxiliaire électrique de signalisation possède un contact inverseur qui permet de signaler la position ouvert ou fermé du disjoncteur, de l'interrupteur sectionneur ou du différentiel auquel il est associé.
Le contact auxiliaire de signalisation OF se monte sur la gauche du disjoncteur ou de la protection différentielle.
Prévoir un espace de 0,5 modules dans le tableau électrique dans lequel il sera installé.
Attention à bien vérifier la compatibilité du contact auxiliaire A9N26924:
- Compatible avec les interrupteurs différentiels ID, ID type B (non compatible avec interrupteur différentiel iID ou iIG40)
- Compatible avec les disjoncteurs courant continu C60H-DC et C60PV-DC
- Compatible avec les disjoncteurs C120
- Compatible avec les interrupteurs sectionneurs photovoltaïques SW60-DC, C60NA-DC et C60NA-DC
L'essentiel du contact auxiliaire Schneider A9N26924
- Fonctionne en courant alternatif sur une tension de 240Vca à 415Vca
- Fonctionne en courant continu sur une tension de 24Vcc à 130Vcc
- Permet la signalisation à distance de l'état ouvert ou fermé du dispositif associé
- Montage à gauche
- Largeur modulaire de 0,5 modules
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme du produit
ProdisActi 9LibrioClario
Type de produit ou équipement Contact ouvert/fermé
Nom de l'appareil OF
composition de contacts de signalisation 1 F/O
courant nominal 3 A: 380...415 V CA - 50/60 Hz6 A: 220...240 V CA - 50/60 Hz1 A: 130 V CC1,5 A: 60 V CC2 A: 48 V CC6 A: 24 V CC
tension circuit de commande 24...415 V AC 50/60 Hz24...130 V DC
Pas de 9 mm 1
Complémentaires Compatibilité de gamme Acti 9 Acti 9 DPN VigiActi 9 Acti 9 RCCB-IDActi 9 Acti 9 C60H-DCActi 9 Acti 9 C60PV-CCActi 9 Acti 9 C40Acti 9 Acti 9 ID D40Acti 9 Acti 9 C120Acti 9 Acti 9 DT40Acti 9 Acti 9 DT60Acti 9 Acti 9 IDcActi 9 Acti 9 C120NA-DCActi 9 Acti 9 iDPNActi 9 Acti 9 ITG40Acti 9 Acti 9 SW60-DCActi 9 Acti 9 C60NA-CC
Mode d'installation Fixe
Support de montage Rail DIN
Hauteur 85,3 mm
Largeur 9 mm
Profondeur 73,5 mm
Poids du produit 30 g
Couleur Blanc
type de raccordement Clamp terminal (bottom) 2 cable(s) 1.5 mm² - flexibleClamp terminal (bottom) 1 cable(s) 0.5…2.5 mm² - rigidClamp terminal (bottom) 2 cable(s) 1.5 mm² - flexible with ferrule
Longueur de dénudage des fils 9 mm
couple de serrage 1 N.m
- Type de produit :
- Contacts auxiliaires OF - Contacts auxiliaires CA
- Type de contact :
- 1OF
- Gamme :
- Acti9
- Encombrement (modules de 18mm) :
- 0,5 module
- Tension nominale :
- 24Vca à 415Vca - 24Vcc à 130Vcc
- Emplacement de montage :
- Montage à gauche
- Voyant mécanique d'état :
- Non
