EN STOCK Livraison 24/48h

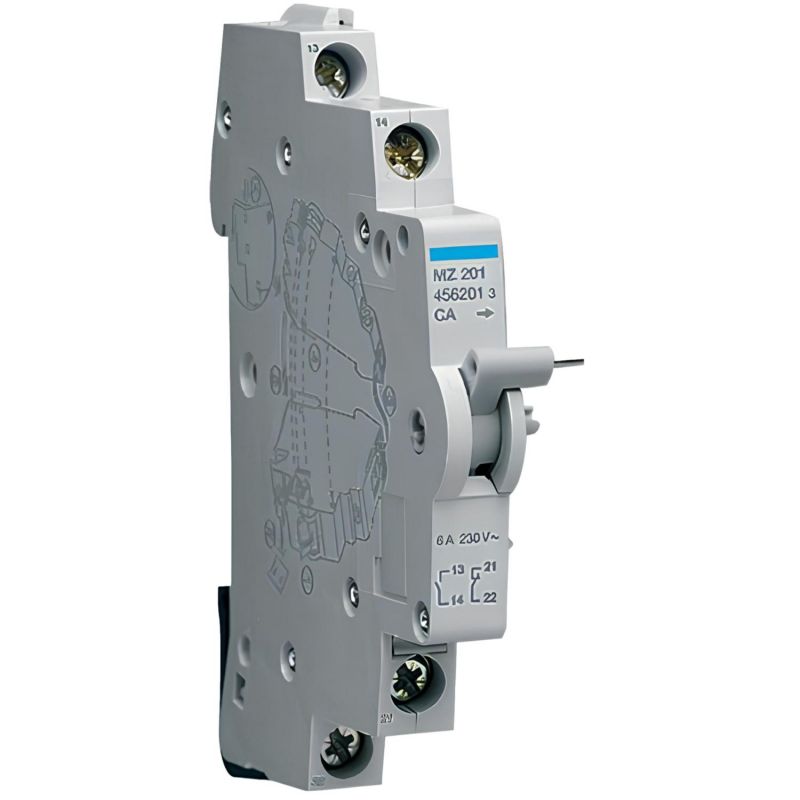

MZ201 Hager - Contact auxiliaire inverseur CA 1NO+1NF 240Vac 6A - Compatible disjoncteur ou interrupteur différentiel Hager
Réf. fabricant : MZ201
EAN-13 : 3250614562013
Réf. AE : HAGMZ201
Contact auxiliaire inverseur CA 1NA+1NF
Cet auxiliaire électrique de signalisation Hager possède un contact 1NO+1NF qui permet de signaler la position ouvert ou fermé suite à une manoeuvre manuelle ou à un déclenchement suite à un défaut du disjoncteur ou de l'interrupteur différentiel auquel il est associé.
Le contact auxiliaire de signalisation CA se monte sur la gauche du disjoncteur ou de la protection différentielle.
Prévoir un espace de 0,5 modules dans le coffret électrique dans lequel il sera installé.
Les contacts auxiliaires Hager sont compatible avec la plupart de l'appareillage Hager auxiliarisable: disjoncteur à bornes alignées ou décalées, interrupteur à déclenchement libre SA et disjoncteur différentiel.
L'essentiel du contact auxiliaire Hager MZ201
- Conforme NF C 15-100
- Permet la signalisation à distance de l'état ouvert ou fermé du disjoncteur associé suite à une manoeuvre manuelle ou à un déclenchement défaut
- Montage à gauche
- Largeur modulaire de 0,5 modules
Questions et réponses
- Fonctions
- Avec pole de Neutre coupé
- Non
-
- Modèle
- Nombre de modules
- 0.5
-
- Compatibilité
- Compatible avec montage Rail DIN
- Non
-
- Principales caractéristiques électriques
- Tension assignée d'emploi Ue
- 230 / 415 V
- Type de tension d'alimentation
- AC
-
- Tension
- Tension assignée d'isolement
- 4000 V
- Tension maxi d'utilisation
- 240 V
- Tension assignée d'emploi en continue
- 12 / 250 V
-
- Intensité du courant
- Courant assigné d'emploi en AC1
- 6 A
- Courant assigné nominal
- 6 A
- Imin=f(U=12V DC) du circuit de puissance
- 0.3 A
- Imin=f(U=230V DC) du circuit de puissance
- 0.6 A
- Imin=f(U=400V AC) du circuit de puissance
- 3 A
-
- Dimensions
- Profondeur produit installé
- 40 mm
- Hauteur produit installé
- 80 mm
- Largeur produit installé
- 9.5 mm
-
- Puissance
- Puissance dissipée totale sous IN
- 0.1 W
-
- Endurance
- Endurance électrique en nombre de cycles
- 6000
- Endurance mécanique nombre de manoeuvres
- 12000
-
- Installation, montage
- Couple de serrage
- 1,2Nm
- Démontabilité haute pour produits modulaires
- Non
- Démontabilité basse pour produits modulaires
- Non
- Approprié pour montage encastré
- Non
- Monté d'usine
- Non
-
- Connexion
- Section de raccordement en câble souple
- 6mm²
- Section de raccordement en câble rigide
- 10 mm²
- Type de contact
- 1O+1F
- Type de connexion
- cage à vis
-
- Equipement
- Nombre de contacts à ouverture
- 1
- Nombre de contacts à fermeture
- 1
- Nombre de contacts inverseurs
- 0
- Accessoriable
- Non
- Avec dispositif de verrouillage
- Non
-
- Standards
- Directive européenne WEEE
- concerné
-
- Conditions d'utilisation
- Température de service
- -25…60 °C
- Tropicalisation/humidité/Exécution
- 95% / 80°C
- Température de stockage/transport
- -40…80 °C
-
- Type de produit :
- Contacts auxiliaires OF - Contacts auxiliaires CA
- Type de contact :
- 1NO+1NF
- Encombrement (modules de 18mm) :
- 0,5 module
- Tension nominale :
- 240Vca
- Emplacement de montage :
- Montage à gauche
