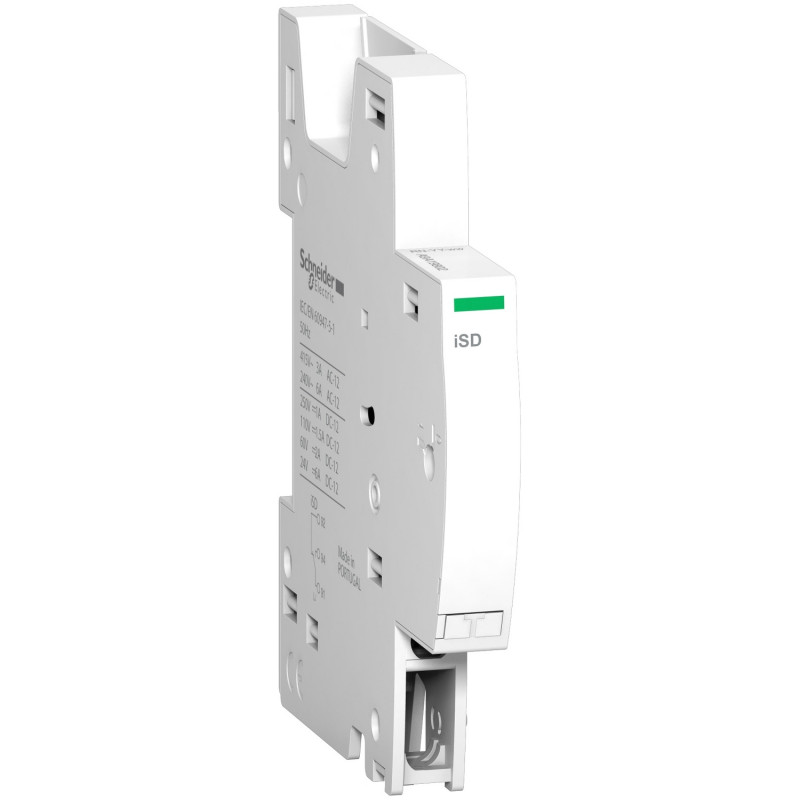

A9A19802 Contact auxiliaire iSD pour disjoncteur différentiel iC60 Schneider - Montage à gauche - Acti9
15,86 € HT
Réf. fabricant : A9A19802
EAN-13 : 3606481158055
Réf. AE : SCHA9A19802
Contact auxiliaire iSD A9A19802 Signal-défaut
Cet auxiliaire électrique de signalisation possède un contact inverseur qui permet de signaler l'état d'un disjoncteur différentiel iC60 auquel il est associé en cas de:
- Défaut électrique
- Action sur l'auxiliaire de déclenchement (bobine MX, bobine MN etc ...)
Le contact auxiliaire de signalisation iSD assure la même fonction de signalisation que Visi-Trip. Il se monte sans outils sur la gauche du disjoncteur différentiel ou de la bobine MX ou bobine MN.
Prévoir un espace de 0,5 modules dans le tableau électrique dans lequel il sera installé.
Attention à bien vérifier la compatibilité du contact auxiliaire A9A19802, il est compatible seulement avec les disjoncteurs différentiels de la gamme iC60 RCBO
L'essentiel du contact auxiliaire Schneider A9A19802
- Compatible avec l'utilisation d'une bobine MX ou autre auxiliaire de déclenchement à distance.
- Fonctionne en courant alternatif de 240Vca à 415Vca
- Fonctionne en courant continu de 24Vcc à 130Vcc
- Permet la signalisation à distance un défaut
- Voyant mécanique d'état en face avant
- Montage à gauche
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produit
Acti 9
Type de produit ou équipement Contact signal défaut
Nom de l'appareil ISD
composition de contacts de signalisation 1 F/O
courant nominal 6 A: 24 V CC2 A: 60 V CC1,5 A: 110 V CC1 A: 250 V CC6 A: 24...230 V CA - 50 Hz3 A: 415 V CA - 50 Hz
Pas de 9 mm 1
Complémentaires Compatibilité de gamme Acti 9 iC60 RCBO
Mode d'installation Encliquetable
Support de montage Rail DIN
Hauteur 86 mm
Largeur 9 mm
Profondeur 71 mm
Poids du produit 35 g
Couleur White
type de raccordement Borniers à vis-étrier (bas) 1 câble(s) 0,25…4 mm² - rigideBorniers à vis-étrier (bas) 1 câble(s) 0,25…2,5 mm² - soupleBorniers à vis-étrier (bas) 2 câble(s) 1,5 mm² - rigideBorniers à vis-étrier (bas) 2 câble(s) 1,5 mm² - soupleBorniers à vis-étrier (bas) 1 câble(s) 2,5 mm² - flexible avec embout
Longueur de dénudage des fils 6 mm pour bas connexion
couple de serrage 0,6 N.m bas
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacts auxiliaires SD
- Type de contact :
- 1OF
- Gamme :
- Acti9
- Calibre :
- 6A
- Encombrement :
- 0,5 module
- Tension nominale :
- 415Vca
- Emplacement de montage :
- Montage à gauche
- Voyant mécanique d'état :
- Oui
