EN STOCK Livraison 24/48h

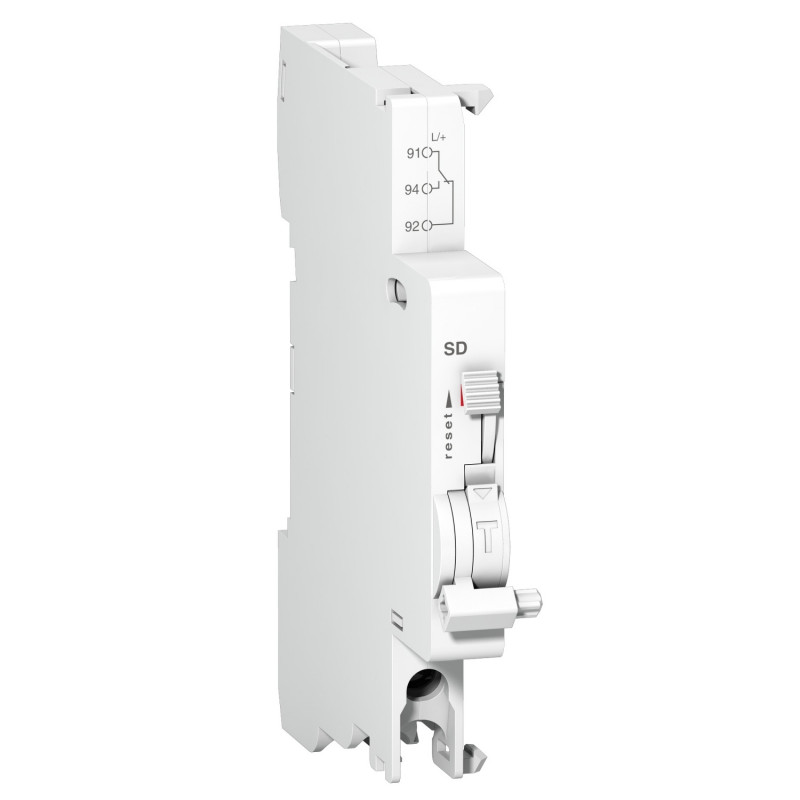

A9N26927 Schneider - Contact auxiliaire SD (ouvert/fermé) - 240 à 415Vca ou 24 à 130Vcc - Montage à gauche - Acti9
7,98 € HT
Réf. fabricant : A9N26927
EAN-13 : 3606480382932
Réf. AE : SCHA9N26927
Contact auxiliaire iSD A9N26927 Signal-défaut
Cet auxiliaire électrique de signalisation possède un contact inverseur qui permet de signaler l'état du disjoncteur ou de l'interrupteur différentiel auquel il est associé en cas de:
- défaut électrique
- action sur l'auxiliaire de déclenchement (bobine MX, bobine MN etc ...)
Attention, ce contact auxiliaire n'est pas compatible avec un interrupteur différentiel de la gamme ID, il faut pour cela commander contact OF+SD/OF en position SD (référence A9N26929).
Le contact auxiliaire de signalisation iSD assure la même fonction de signalisation que Visi-Trip. Il se monte sans outils sur la gauche du disjoncteur, de la protection différentielle ou de la bobine MX ou bobine MN.
Prévoir un espace de 0,5 modules dans le tableau électrique dans lequel sera installé.
Attention à bien vérifier la compatibilité du contact auxiliaire A9N26927:
- compatible avec les disjoncteurs courant continu C60H-DC et C60PV-DC
- compatible avec les disjoncteurs C120
- compatible avec les interrupteurs sectionneurs photovoltaïques SW60-DC, C60NA-DC et C60NA-DC
L'essentiel du contact auxiliaire Schneider A9N26927
- Compatible avec l'utilisation d'une bobine MX ou autre auxiliaire de déclenchement à distance.
- Fonctionne en courant alternatif de 240Vca à 415Vca
- Fonctionne en courant continu de 24Vcc à 130Vcc
- Permet la signalisation à distance un défaut
- Montage à gauche
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme du produit
Acti 9LibrioProdisClario
Type de produit ou équipement Contact signal défaut
Nom de l'appareil SD
composition de contacts de signalisation 1 F/O
courant nominal 3 A: 380...415 V CA - 50/60 Hz6 A: 220...240 V CA - 50/60 Hz1 A: 130 V CC1,5 A: 60 V CC2 A: 48 V CC6 A: 24 V CC
Pas de 9 mm 1
Complémentaires Compatibilité de gamme Acti 9 Acti 9 DPN VigiActi 9 Acti 9 iDPN VigiActi 9 Acti 9 C60H-DCActi 9 Acti 9 C60PV-CCActi 9 Acti 9 C40Acti 9 Acti 9 ID D40Acti 9 Acti 9 C120Acti 9 Acti 9 DT40Acti 9 Acti 9 DT60Acti 9 Acti 9 IDcActi 9 Acti 9 C120NA-DCActi 9 Acti 9 iDPNActi 9 Acti 9 ITG40Acti 9 Acti 9 SW60-DCActi 9 Acti 9 C60NA-CCActi 9 Acti 9 C40 VigiActi 9 Acti 9 DT40 Vigi
Mode d'installation Fixe
Support de montage Rail DIN
Hauteur 85,3 mm
Largeur 9 mm
Profondeur 73,5 mm
Poids du produit 30 g
Couleur White
type de raccordement Connexion par borne (bas) 2 câble(s) 1,5 mm² - soupleConnexion par borne (bas) 1 câble(s) 0,5…2,5 mm² - rigideConnexion par borne (bas) 2 câble(s) 1,5 mm² - flexible avec embout
Longueur de dénudage des fils 9 mm
couple de serrage 1 N.m
- Type de produit :
- Contacts auxiliaires SD
- Type de contact :
- 1OF
- Gamme :
- Acti9
- Encombrement (modules de 18mm) :
- 0,5 module
- Tension nominale :
- 24Vca à 415Vca - 24Vcc à 130Vcc
- Emplacement de montage :
- Montage à gauche
- Voyant mécanique d'état :
- Oui
