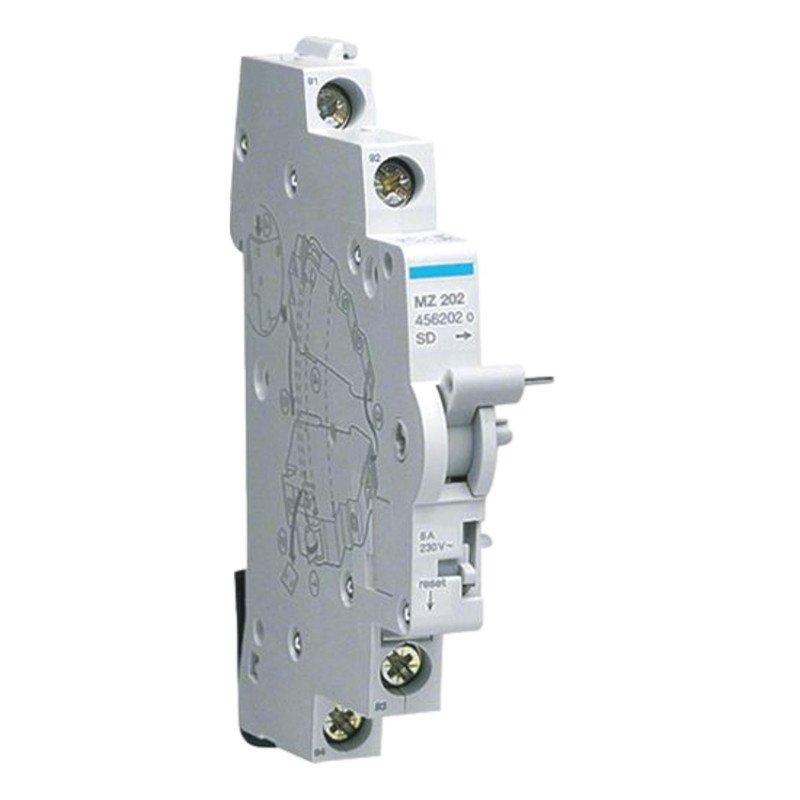

MZ202 Hager - Contact auxiliaire signal défaut SD 1NO+1NF 240Vac 6A - Compatible disjoncteur ou interrupteur différentiel Hager
15,69 € HT
Réf. fabricant : MZ202
EAN-13 : 3250614562020
3250614562020
Réf. AE : HAGMZ202
HAGMZ202
Contact auxiliaire inverseur SD Signal défaut 1NO+1NF
Cet auxiliaire électrique de signalisation Hager possède un contact NO+NF qui permet de signaler le déclenchement du disjoncteur ou du différentiel suite à:
- Surcharge sur le disjoncteur
- Court circuit
- Courant de fuite à la terre (déclenchement du différentiel)
- Déclenchement de l'auxiliaire de déclenchement type bobine MX ou autre (MZ203, MZ204, MZ205, MZ206)
Le contact auxiliaire de signalisation SD se monte sur la gauche du disjoncteur ou de la protection différentielle.
Prévoir un espace de 0,5 modules dans le coffret électrique dans lequel il sera installé.
Les contacts auxiliaires Hager sont compatible avec la plupart de l'appareillage Hager auxiliarisable: disjoncteur à bornes alignées ou décalées, interrupteur à déclenchement libre SA et disjoncteur différentiel.
L'essentiel du contact auxiliaire Hager MZ202
- Conforme NF C 15-100
- Permet la signalisation à distance d'un défaut (déclenchement) du disjoncteur associé
- Montage à gauche
- Largeur modulaire de 0,5 modules.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
- Fonctions
- Avec pole de Neutre coupé
- Non
-
- Modèle
- Nombre de modules
- 0.5
-
- Compatibilité
- Compatible avec montage Rail DIN
- Non
-
- Principales caractéristiques électriques
- Tension assignée d'emploi Ue
- 230 / 415 V
-
- Tension
- Tension assignée d'isolement
- 4000 V
- Tension maxi d'utilisation
- 240 V
- Tension assignée d'emploi en continue
- 12 / 250 V
-
- Intensité du courant
- Courant assigné d'emploi en AC1
- 6 A
- Imin=f(U=12V DC) du circuit de puissance
- 0.3 A
- Imin=f(U=230V DC) du circuit de puissance
- 0.6 A
- Imin=f(U=400V AC) du circuit de puissance
- 3 A
-
- Dimensions
- Profondeur produit installé
- 68 mm
- Largeur produit installé
- 9 mm
-
- Puissance
- Puissance dissipée totale sous IN
- 0.2 W
-
- Endurance
- Endurance électrique en nombre de cycles
- 6000
- Endurance mécanique nombre de manoeuvres
- 12000
-
- Installation, montage
- Couple de serrage
- 1,3Nm
- Démontabilité haute pour produits modulaires
- Non
- Démontabilité basse pour produits modulaires
- Non
- Approprié pour montage encastré
- Non
- Monté d'usine
- Non
-
- Connexion
- Section de raccordement en câble souple
- 6mm²
- Section de raccordement en câble rigide
- 10 mm²
- Type de contact
- 1O+1F
- Type de connexion
- cage à vis
-
- Equipement
- Nombre de contacts à ouverture
- 1
- Nombre de contacts à fermeture
- 1
- Nombre de contacts inverseurs
- 0
- Accessoriable
- Non
- Avec dispositif de verrouillage
- Non
-
- Standards
- Directive européenne WEEE
- concerné
-
- Conditions d'utilisation
- Température de service
- -25…60 °C
- Tropicalisation/humidité/Exécution
- 95% / 80°C
- Température de stockage/transport
- -40…80 °C
-
Opérateur économique responsable
- Hager -
- 132 Boulevard d’Europe
- 67215 Obernai
- Type de produit :
- Contacts auxiliaires SD
- Type de contact :
- 1NO+1NF
- Encombrement :
- 0,5 module
- Tension nominale :
- 240Vca
- Emplacement de montage :
- Montage à gauche
