A9N26929 Schneider - Contact auxiliaire OF/SD+OF - 240Vca à 415Vca ou 24V à 130Vcc - Montage à gauche - Acti9
search
  • A9N26929 Schneider - Contact auxiliaire OF/SD+OF - 240Vca à 415Vca ou 24V à 130Vcc - Montage à gauche - Acti9
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

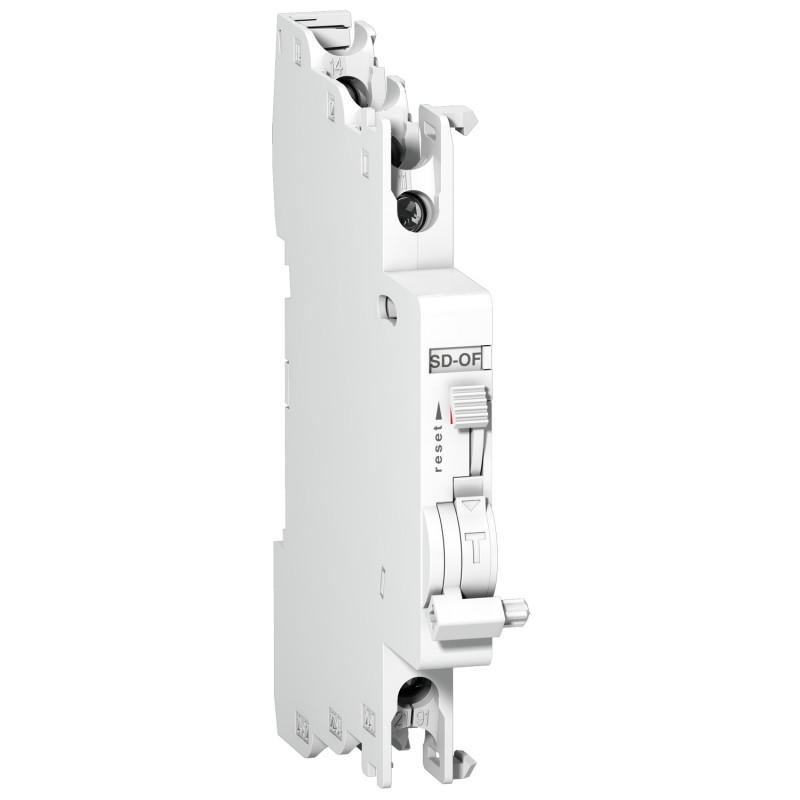

A9N26929 Schneider - Contact auxiliaire OF/SD+OF - 240Vca à 415Vca ou 24V à 130Vcc - Montage à gauche - Acti9

Schneider
18,85 € HT
Réf. fabricant : A9N26929 EAN-13 : 3250612400935 3250612400935 Réf. AE : SCHA9N26929 SCHA9N26929

Contact auxiliaire iOF/SD+OF A9N26929 Double fonction

Cet auxiliaire électrique de signalisation est un produit double fonction qui assure la fonction OF + SD (contact ouvert fermé + signal défaut) ou la fonction OF + OF (double contact ouvert fermé). Commutateur en façade permettant de faire la sélection.
Le contact auxiliaire iOF/SD+OF se monte sans outils sur la gauche il occupe 0,5 modules dans un coffret.

La fonction SD signal défaut actionne le contact inverseur en cas de:

  • défaut électrique
  • déclenchement via une bobine MX, bobine MN etc ...

La fonction OF ouvert fermé renvoie la position ouvert ou fermé du disjoncteur sur le contact inverseur OF même après une action manuelle sur le disjoncteur.

Attention à bien vérifier la compatibilité du contact auxiliaire A9N26929:

  • compatible avec les interrupteurs différentiels ID, ID type B (non compatible avec iID ou iIG40)
  • compatible avec les disjoncteurs courant continu C60H-DC et C60PV-DC
  • compatible avec les disjoncteurs C120
  • compatible avec les interrupteurs sectionneurs photovoltaïques SW60-DC, C60NA-DC et C60NA-DC

L'essentiel de l'auxiliaire Schneider A9N26929

  • Fonctionne en courant alternatif de 240Vca à 415Vca
  • Fonctionne en courant continu de 24Vcc à 130Vcc
  • Permet la signalisation à distance un défaut et/ou indication état ouvert/fermé du disjoncteur associé
  • Commutateur sélection mode SD+OF ou OF+OF
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Contacts auxiliaires OF/SD+OF - Contacts auxiliaires CA/SD+CA
Type de contact :
1OF+1SD - 2OF
Gamme :
Acti9
Encombrement (modules de 18mm) :
0,5 module
Tension nominale :
24Vca à 415Vca - 24Vcc à 130Vcc
Emplacement de montage :
Montage à gauche
Voyant mécanique d'état :
Oui
Total
18.85 € HT
22.62 € TTC

Principales Gamme du produit
ClarioActi 9ProdisLibrio
Type de produit ou équipement
Contact double signal défaut ou ouvert/fermé
Nom de l'appareil
OF et OF ou OF et SD
composition de contacts de signalisation
2 "OF"
courant nominal
1 A: 130 V CC2 A: 48 V CC6 A: 24 V CC3 A: 415 V CA - 50/60 Hz6 A: 240 V CA - 50/60 Hz
Pas de 9 mm
1
Complémentaires Compatibilité de gamme
Acti 9 Acti 9 DPN VigiActi 9 Acti 9 RCCB-IDActi 9 Acti 9 iDPN VigiActi 9 Acti 9 C60H-DCActi 9 Acti 9 C60PV-CCActi 9 Acti 9 C40Acti 9 Acti 9 ID D40Acti 9 Acti 9 C120Acti 9 Acti 9 DT40Acti 9 Acti 9 DT60Acti 9 Acti 9 IDcActi 9 Acti 9 C120NA-DCActi 9 Acti 9 iDPNActi 9 Acti 9 ITG40Acti 9 Acti 9 SW60-DCActi 9 Acti 9 C60NA-CCActi 9 Acti 9 C40 VigiActi 9 Acti 9 DT40 Vigi
Mode d'installation
Fixe
Support de montage
Rail DIN
Hauteur
90 mm
Largeur
9 mm
Profondeur
73,5 mm
Poids du produit
38 g
Couleur
Blanc
type de raccordement
Clamp terminal (bottom) 2 cable(s) 1.5 mm² - flexibleClamp terminal (bottom) 1 cable(s) 0.5…2.5 mm² - rigidClamp terminal (bottom) 2 cable(s) 1.5 mm² - flexible with ferrule
Longueur de dénudage des fils
9 mm
couple de serrage
1 N.m
Type de produit :
Contacts auxiliaires OF/SD+OF - Contacts auxiliaires CA/SD+CA
Type de contact :
1OF+1SD - 2OF
Gamme :
Acti9
Encombrement (modules de 18mm) :
0,5 module
Tension nominale :
24Vca à 415Vca - 24Vcc à 130Vcc
Emplacement de montage :
Montage à gauche
Voyant mécanique d'état :
Oui
Fiche technique du produit :
Notice du produit :
Plans du produit :
