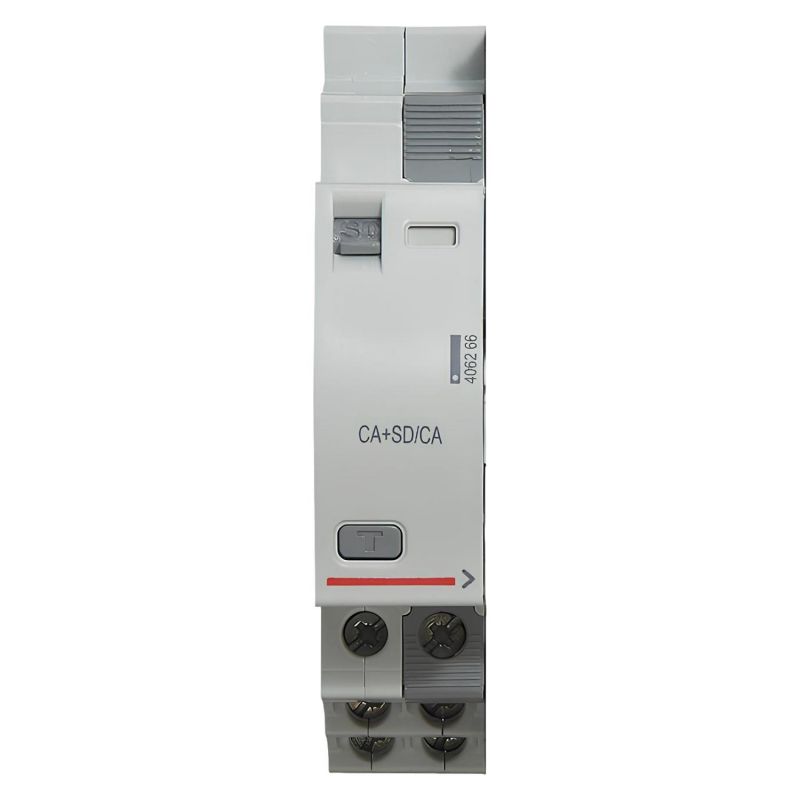

406266 Legrand - Contact auxiliaire inverseur et signal défaut CA/SD+CA 6A 240Vca - Compatible disjoncteur DX3
Contact auxiliaire inverseur CA+ SD ou CA + CA
Cet auxiliaire électrique de signalisation est un produit double fonction qui assure la fonction CA + SD (contact ouvert fermé + signal défaut) ou la fonction CA + CA (double contact ouvert fermé). Sélection modifiable en façade de l'auxiliaire.
Le contact auxiliaire CA/SD+CA se monte sans outils sur la gauche il occupe 1 module dans un coffret électrique.
Les contacts auxiliaires Legrand sont compatibles avec la plupart de l'appareillage Legrand auxiliarisable: disjoncteur, interrupteur sectionneur et interrupteur différentiel type A, AC et F.
L'essentiel du contact auxiliaire Legrand 406266
- Possibilité de brancher jusque 3 auxiliaires sur un disjoncteur dont 1 déclencheur de type bobine MX ou bobine MN.
- Conforme NF C 15-100
- Permet la signalisation à distance de l'état ouvert ou fermé ET la signalisation à distance d'un défautdu dispositif associé
- Montage à gauche
- Largeur modulaire de 1 module
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Montage d'appareils
-
universel
Dispositif auxiliaire
-
commutateur auxiliaire / interrupteur de signal d'erreur
Monté en usine
-
Non
Largeur dans les unités de partition
-
1
Nombre de contacts en tant qu'inverseurs
-
2
Courant de commutation assigné
-
6 A
Tension assignée
-
240 V
Type de tension d'actionnement
-
AC/DC
Avec autotest avec fonction courant de défaut
-
Non
Adapté au nombre de pôles max. de l'unité de contact principale (total)
-
4
Adapté à l'intensité de courant max. de l'unité de contact principale
-
125 A
Largeur hors tout
-
17.7 mm
Hauteur hors tout
-
84.5 mm
Profondeur/longueur hors tout
-
77.7 mm
- Type de produit :
- Contacts auxiliaires OF/SD+OF - Contacts auxiliaires CA/SD+CA
- Type de contact :
- 1OF+1SD - 2OF
- Gamme :
- DX3
- Encombrement (modules de 18mm) :
- 1 module
- Tension nominale :
- 240Vca
- Emplacement de montage :
- Montage à gauche
Questions
lyes le 20/02/2023 | Question : Bonjour, Quel est le fonctionnement de ce contact auxiliaire de signalisation (ca et sd) avec un disjoncteur, merci |
Réponse : Bonjour, |
|
