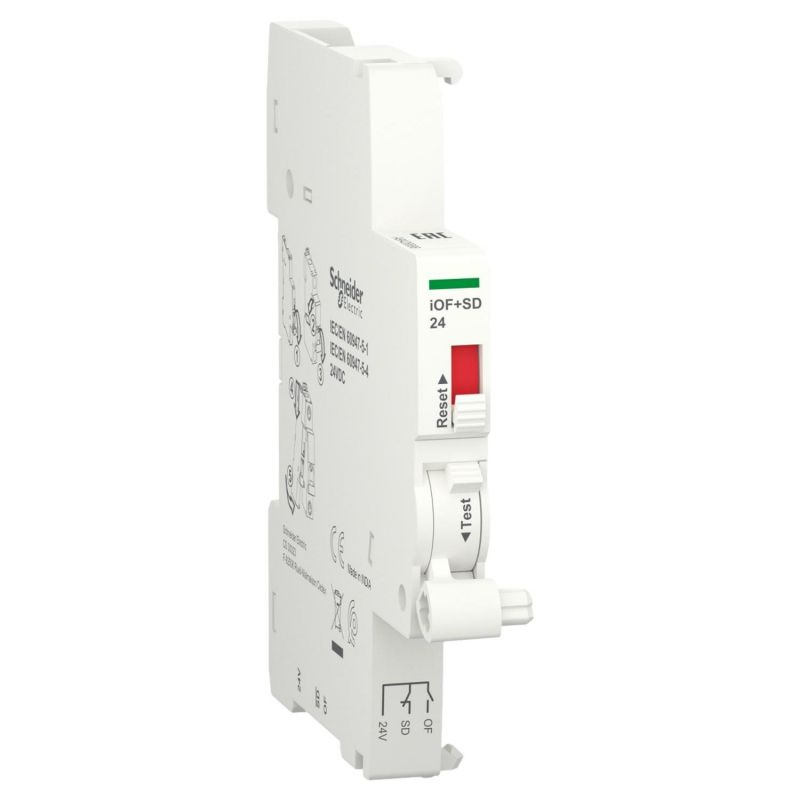

A9A26898 Schneider - Contact auxiliaire iOF+SD 24Vcc - Compatible Smartlink ou automate - Ti24 en bas
19,25 € HT
Réf. fabricant : A9A26898
EAN-13 : 3250615510099
3250615510099
Réf. AE : SCHA9A26898
SCHA9A26898
Contact auxiliaire iOF+SD24 A9A26898 contact ouvert fermé et signal défaut 24Vcc
Cet auxiliaire électrique de signalisation fonctionne en 24Vcc (courant continu). Il assure la fonction OF + SD (contact ouvert fermé + signal défaut).
Sa particularité réside dans son fonctionnement en 24Vcc pour remonter l'info sur le système de communication SmartLink ou sur un automate programmable.
Le contact auxiliaire iOF/SD24 se monte sans outils sur la gauche il occupe 0,5 modules dans un coffret.
La fonction SD signal défaut actionne le contact inverseur en cas de:
- défaut électrique
- déclenchement via une bobine MX, bobine MN etc ...
La fonction OF ouvert fermé renvoie la position ouvert ou fermé du disjoncteur sur le contact inverseur OF même après une action manuelle sur le disjoncteur.
Attention à bien vérifier la compatibilité du contact auxiliaire A9A26898:
- Compatible avec disjoncteur iDT40 et iC60
- Compatible avec disjoncteur différentiel iDD40
- Compatible avec interrupteur différentiel iID ou iIG40
- Compatible avec interrupteur sectionneur iSW-NA
- Compatible avec télécommande RCA
- Compatible avec réarmement auto ARA
L'essentiel de l'auxiliaire Schneider A9A26898
- Compatible avec automate Schneider et interface Smartlink
- Fonctionne en courant continu 24Vcc
- Permet la signalisation à distance un défaut et/ou indication état ouvert/fermé du disjoncteur associé
- Sortie Ti24 située sur le bas
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produit
Acti 9
Type de produit ou équipement Contact double signal défaut ou ouvert/fermé communiquant
Nom de l'appareil IOF+SD 24
composition de contacts de signalisation 1F+1O
courant nominal 2…100 mA: 24 V CC +/- 20 %
Pas de 9 mm 1
Complémentaires Compatibilité de gamme Acti 9 Acti 9 iSW-NAActi 9 iC60Acti 9 Acti 9 iC65Acti 9 Acti 9 iC60 RCBOActi 9 Acti 9 iIDActi 9 Acti 9 ARAActi 9 Acti 9 RCAActi 9 Acti 9 iDPN VigiActi 9 connecteur Ti24Acti 9 Acti 9 iC40
[Ui] tension d'isolement 500 V se conformer à CEI 60664-1
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à CEI 60664-1
Indication de tension Indicateur mécanique
Mode d'installation Encliquetable
Support de montage Rail DIN
Hauteur 85 mm
Largeur 9 mm
Profondeur 73,5 mm
Poids du produit 25 g
Couleur Blanc
Endurance électrique 20000 cycle se conformer à IEC 60947-5-4
type de raccordement Bornes à ressort terminal TI24 (bas) 2 câble(s) 0,5…1,5 mm² - soupleBornes à ressort terminal TI24 (bas) 2 câble(s) 0,5…1,5 mm² - rigide
Longueur de dénudage des fils 10 mm
- Type de produit :
- Contacts auxiliaires OF+SD24
- Type de contact :
- 1NO+1NF
- Gamme :
- Acti9
- Encombrement (modules de 18mm) :
- 0,5 module
- Tension nominale :
- 24Vcc
- Emplacement de montage :
- Montage à gauche
- Voyant mécanique d'état :
- Oui
