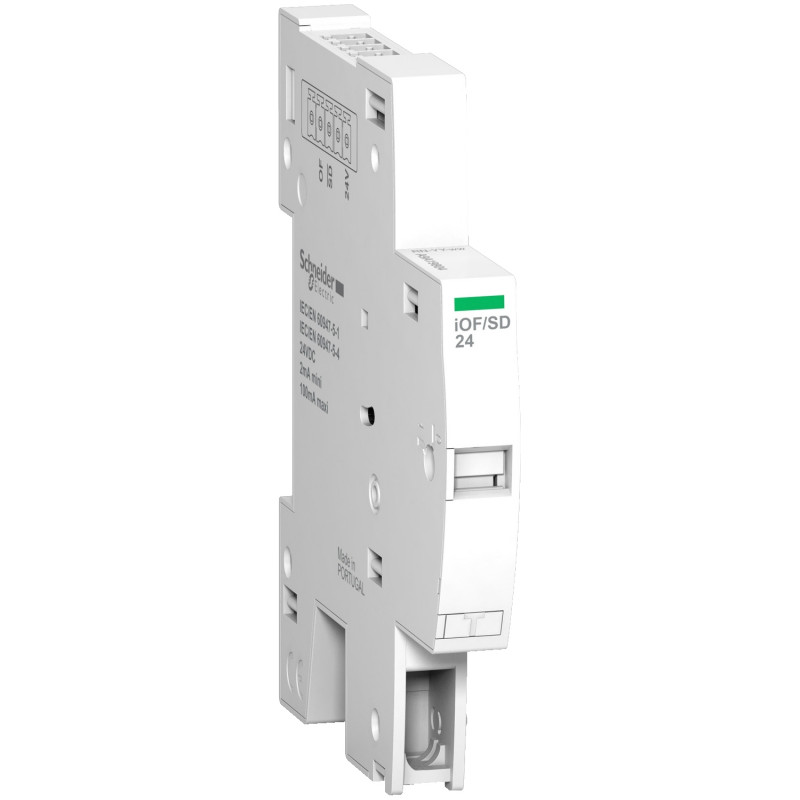

A9A19804 Contact auxiliaire iOF+SD 24Vcc pour disjoncteur différentiel iC60 Schneider - Ti24 en haut - Acti9
26,62 € HT
Réf. fabricant : A9A19804
EAN-13 : 3606481158079
3606481158079
Réf. AE : SCHA9A19804
SCHA9A19804
Contact auxiliaire iOF+SD24 A9A19804 contact ouvert fermé et signal défaut 24Vcc
Cet auxiliaire électrique de signalisation fonctionne en 24Vcc (courant continu). Il assure la fonction OF + SD (contact ouvert fermé + signal défaut).
Sa particularité réside dans son fonctionnement en 24Vcc pour remonter l'info sur le système de communication SmartLink ou sur un automate programmable.
Le contact auxiliaire iOF/SD24 se monte sans outils sur la gauche il occupe 0,5 modules dans un coffret.
La fonction SD signal défaut actionne le contact inverseur en cas de:
- Défaut électrique
- Déclenchement via une bobine MX, bobine MN etc ...
La fonction OF ouvert fermé renvoie la position ouvert ou fermé du disjoncteur sur le contact inverseur OF même après une action manuelle sur le disjoncteur.
Attention à bien vérifier la compatibilité du contact auxiliaire A9A19804 il n'est compatible qu'avec les disjoncteurs différentiels iC60 RCBO.
L'essentiel de l'auxiliaire Schneider A9A19804
- Compatible avec l'utilisation d'une bobine MX
- Compatible avec automate Schneider et interface Smartlink
- Fonctionne en courant continu 24Vcc
- Permet la signalisation à distance un défaut et/ou indication état ouvert/fermé du disjoncteur associé
- Sortie Ti24 située sur le bas
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produit
Acti 9
Type de produit ou équipement Contact ouvert/fermé ou signal défaut
Nom de l'appareil IOF+SD 24
composition de contacts de signalisation 1 F/O
courant nominal 2…100 mA: 24 V CC
Pas de 9 mm 1
Complémentaires Compatibilité de gamme Acti 9 iC60 RCBO
Indication de tension Indicateur mécanique
Mode d'installation Encliquetable
Support de montage Rail DIN
Hauteur 86 mm
Largeur 9 mm
Profondeur 71 mm
Poids du produit 30 g
Couleur Blanc
type de raccordement Bornes à ressort terminal TI241 câble(s) 0,5…1,5 mm² - rigideBornes à ressort terminal TI241 câble(s) 0,5…1,5 mm² - souple
Longueur de dénudage des fils 10 mm
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacts auxiliaires OF+SD24
- Type de contact :
- 1NO+1NF
- Gamme :
- Acti9
- Encombrement :
- 0,5 module
- Tension nominale :
- 24Vcc
- Emplacement de montage :
- Montage à gauche
- Voyant mécanique d'état :
- Oui
Fiche technique du produit :
Notice du produit :
Plans du produit :
