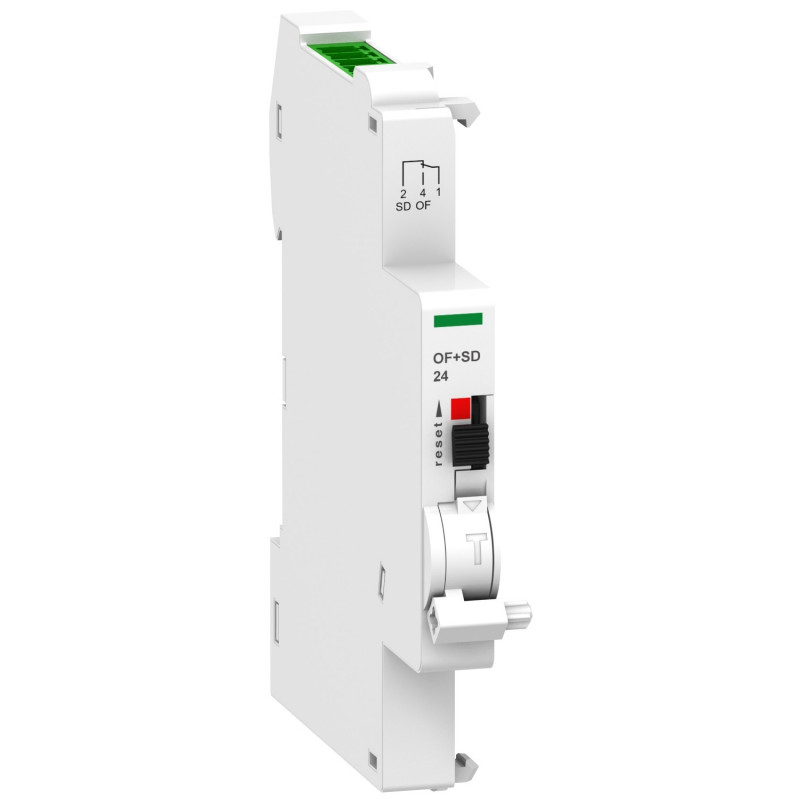

A9N26899 Schneider - Contact auxiliaire iOF+SD 24Vcc - Compatible Smartlink ou automate - Ti24 en haut
21,00 € HT
Réf. fabricant : A9N26899
EAN-13 : 3606480465376
Réf. AE : SCHA9N26899
Contact auxiliaire iOF+SD24 A9N26899 contact ouvert fermé et signal défaut 24Vcc
Cet auxiliaire électrique de signalisation fonctionne en 24Vcc (courant continu). Il assure la fonction OF + SD (contact ouvert fermé + signal défaut).
Sa particularité réside dans son fonctionnement en 24Vcc pour remonter l'info sur le système de communication SmartLink ou sur un automate programmable.
Le contact auxiliaire iOF/SD24 se monte sans outils sur la gauche il occupe 0,5 modules dans un coffret.
La fonction SD signal défaut actionne le contact inverseur en cas de:
- défaut électrique
- déclenchement via une bobine MX, bobine MN etc ...
La fonction OF ouvert fermé renvoie la position ouvert ou fermé du disjoncteur sur le contact inverseur OF même après une action manuelle sur le disjoncteur.
Attention à bien vérifier la compatibilité du contact auxiliaire A9N26899:
- Compatible avec les interrupteurs différentiels ID, ID type B (non compatible avec iID ou iIG40)
- Compatible avec les disjoncteurs courant continu C60H-DC et C60PV-DC
- Compatible avec les disjoncteurs C120
- Compatible avec les interrupteurs sectionneurs photovoltaïques SW60-DC, C60NA-DC et C60NA-DC
L'essentiel de l'auxiliaire Schneider A9N26899
- Compatible avec automate Schneider et interface Smartlink
- Fonctionne en courant continu 24Vcc
- Permet la signalisation à distance un défaut et/ou indication état ouvert/fermé du disjoncteur associé
- Sortie Ti24 située sur le haut
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme du produit
Acti 9ClarioLibrioProdis
Type de produit ou équipement Contact double signal défaut ou ouvert/fermé communiquant
Nom de l'appareil OF+SD 24
composition de contacts de signalisation 1F+1O
courant nominal 2…100 mA: 24 V CC +/- 20 %
Pas de 9 mm 1
Complémentaires Compatibilité de gamme Acti 9 Acti 9 DPN VigiActi 9 Acti 9 RCCB-IDActi 9 connecteur Ti24Acti 9 Acti 9 C60H-DCActi 9 Acti 9 C60PV-CCActi 9 C40Acti 9 ID C40Acti 9 Acti 9 C120Acti 9 Acti 9 DT40Acti 9 Acti 9 DT60Acti 9 Acti 9 IDcActi 9 Acti 9 C120NA-DCActi 9 Acti 9 DPNActi 9 Acti 9 iDPNActi 9 Acti 9 ITG40Acti 9 Acti 9 SW60-DCActi 9 Acti 9 C60NA-CC
[Ui] tension d'isolement 500 V se conformer à CEI 60664-1
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à CEI 60664-1
Indication de tension Indicateur mécanique
Mode d'installation Fixe
Support de montage Rail DIN
Hauteur 85,5 mm
Largeur 9 mm
Profondeur 73,5 mm
Poids du produit 28 g
Couleur White
Endurance électrique 20000 cycle se conformer à IEC 60947-5-4
type de raccordement Bornes à ressort terminal TI24 (haut) 1 câble(s) 0,5…1,5 mm² - rigideBornes à ressort terminal TI24 (haut) 1 câble(s) 0,5…1,5 mm² - souple
Longueur de dénudage des fils 10 mm
- Type de produit :
- Contacts auxiliaires OF+SD24
- Type de contact :
- 1NO+1NF
- Gamme :
- Acti9
- Encombrement (modules de 18mm) :
- 0,5 module
- Tension nominale :
- 24Vcc
- Emplacement de montage :
- Montage à gauche
- Voyant mécanique d'état :
- Oui
