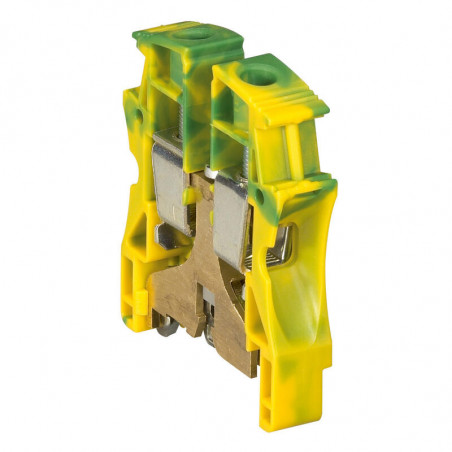

037174 Legrand Borne de jonction vert jaune à vis Viking 16mm² - pas 12mm - 1 jonction: 1 entrée 1 sortie
Bloc de jonction Vert/jaune -76A - Câble 16mm² - Montage sur rail DIN
Cette borne Viking s'installe directement sur le rail DIN de votre tableau électrique.
Elle doit être raccordée à un circuit d'une intensité maximale de 76A.
Le bloc de jonction Viking 3 dispose d'un système de connexion à vis, la section de câble ne doit pas être supérieur à 16mm².
Caractéristiques Techniques de la Borne Viking Legrand 037174 :
- Section maximale de conducteur rigide de 25mm².
- Section maximale de conducteur souple avec ou sans embout de 16mm².
- La borne viking Legrand dispose d'1 jonction ainsi qu'1 entrée et 1 sortie.
- Son pas est de 12mm.
Section de conducteur connectable à fil fin sans embout de câble
-
1.5 - 25 mm²
Section de conducteur connectable à fil fin avec embout de câble
-
4 - 16 mm²
Section de conducteur connectable monofilaire
-
1.5 - 25 mm²
Section de conducteur connectable multifilaire
-
4 - 16 mm²
Courant assigné In
-
76 A
Tension assignée
-
800 V
Finition raccordement électrique 1
-
raccordement à vis
Finition raccordement électrique 2
-
raccordement à vis
Nombre d'étages
-
1
Nombre de positions de serrage par étage
-
2
Type de montage
-
profilé chapeau 35 mm
Matériau du corps isolant
-
thermoplastique
Température de fonctionnement
-
-5 - 40 °C
Classe d'inflammabilité du matériau isolant selon UL 94
-
V2
Largeur
-
12 mm
Hauteur
-
63 mm
Profondeur
-
54.5 mm
Finition antidéflagrante 'Ex e'
-
Oui
Plaque de fermeture requise
-
Oui
Couleur
-
vert/jaune
Etages reliés à l'intérieur
-
Non
- Type de produit :
- Bornier de terre - Borne de jonction à vis - Borne viking
- Type de connexion :
- À vis
- Intensité :
- 76A
- Section de câble :
- 16mm²
- Couleur :
- Vert/Jaune
- Nombe d'entrées et de sorties :
- 1 entrée / 1 sortie
- Nombe de jonctions :
- 1 jonction
- Pas :
- 12mm
- Section maximale de conducteur rigide :
- 25mm²
- Section maximale de conducteur souple avec ou sans embout :
- 16mm²
