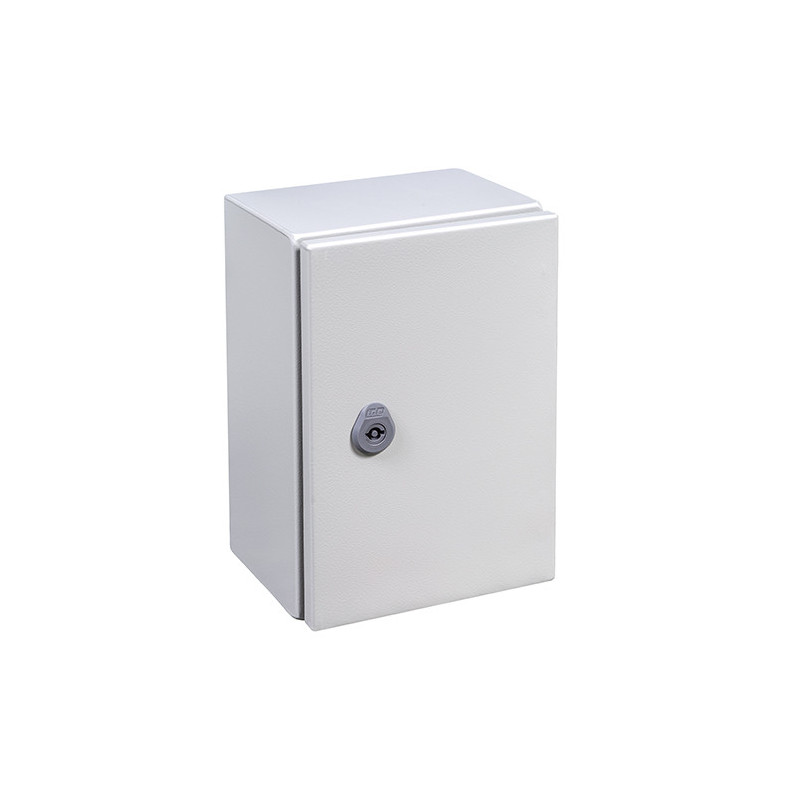

Armoire électrique en métal étanche IP66 - 300x200x150 - plaque fournie - Argenta IDE

Description détaillée

Le coffret GN302015 d'IDE adopte des dimensions de 300x200x150 mm, soit une proportion nettement verticale. Cette silhouette étroite en fait une solution adaptée aux emplacements où la largeur manque : à côté d'une porte, contre un pilier ou entre deux équipements.

Corps et porte sont en acier de 1,2 mm recouvert d'une peinture polyester durcie gaufrée RAL 7035. La porte opaque, réversible, pivote sur deux charnières et se ferme par une serrure à double panneton de 5 mm à un point.

Les cas d'usage les plus courants

Voici trois situations où ce format étroit se révèle pratique :

• commande locale installée contre un pilier d'atelier
• protection d'un départ d'éclairage ou de prises dans un local technique
• petit automatisme de porte ou de portail, en extérieur abrité

Avant de choisir l'emplacement, un rappel pour comprendre l'indice IP vous aidera à valider l'exposition possible.

Caractéristiques principales

• Dimensions : 300x200x150 mm (HxLxP)
• Indice IP : IP66
• Indice IK : IK08
• Épaisseur de l'acier : 1,2 mm
• Coloris : RAL 7035
• Porte : opaque, réversible, 2 charnières
• Plaque : acier galvanisé 2 mm, fournie
• Référence : GN302015
• Fabricant et gamme : IDE, Argenta

Montage et associations possibles

Au mur, l'armoire se fixe selon un entraxe de 260x160 mm. Elle peut aussi être posée sur pied ou sur poteau, ce qui convient bien à sa faible largeur.

La plaque galvanisée, livrée non montée, accepte jusqu'à 125 kg d'appareillage. Côté câblage, l'entrée de 65x120 mm en tôle de 2 mm permet de regrouper les arrivées. Ce coffret s'inscrit dans notre sélection d'armoires électriques, aux côtés de formats plus larges.

Spécifications constructeur

Valeurs constructeur de la référence GN302015 :

• Volume utile : 250x150x129 mm
• Tôles : 1,2 mm corps et porte, 2 mm à l'entrée de câbles
• Serrure : double panneton 5 mm, 1 serrure à 1 point
• Charnières : 2
• Joint : polyuréthane injecté
• Finition : peinture polyester durcie gaufrée
• Poids : 4,2 kg
• Charges : 150 kg (coffret), 125 kg (plaque), 25 kg (porte)
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : UNE-EN 62208, UNE-EN 61439-1, UL508A ; NEMA 1, 12, 4
• Colis : coffret, plaque et sachet d'accessoires

Le même esprit, en plus court ou plus large

Quand la hauteur de 300 mm est de trop, le coffret 250x200x150 garde la même largeur de 200 mm. Son espace utile descend alors à 200 mm de haut. À l'inverse, pour élargir le volume intérieur, le format 300x250x150 ajoute 50 mm de largeur à hauteur identique.

Les arguments qui comptent

Étroit, étanche et léger, ce coffret règle les problèmes d'implantation là où une armoire plus large ne passerait pas. Sa plaque fournie et son joint injecté en font un produit complet dès l'ouverture du carton.

Pour les ensembles plus conséquents, rendez-vous dans nos armoires industrielles.
