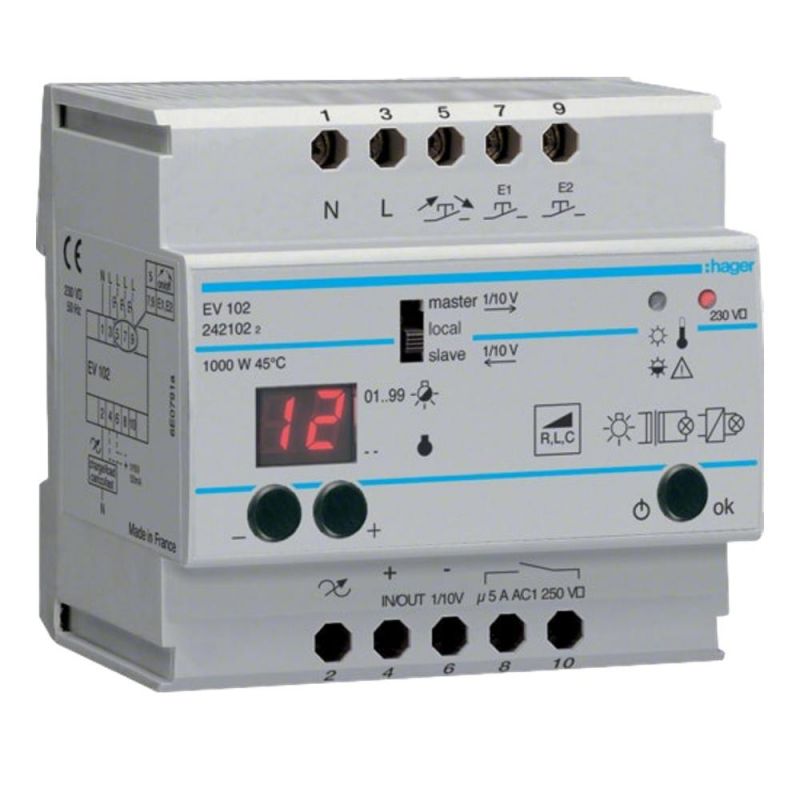

EV102 Hager - Télévariateur universel 1000W avec afficheur - Entrée/Sortie 0-10V - Modèle évolué Master/Slave
215,00 € HT
Réf. fabricant : EV102
EAN-13 : 3250612421022
Réf. AE : HAGEV102
Télévariateur universel 1000W Hager EV102 version Confort
La commande de variation sur ce télévariateur Hager s’effectue par bouton-poussoir :
- - marche/arrêt par appui bref.
- - croissance/décroissance par appui long.
Ce télérupteur domestique permet de faire varier les lampes à économie d’énergie à alimentation intégrée.
Télévariateurs 1000W permettant de commander des luminaires de puissance 1000W en mode "esclave" entrée 1/10 V ou "maître" pour commander jusqu'à 30 modèles EV100 ou EV102 Hager (en fonction esclave) pour une puissance globale de 30kW.
Ce modèle est compatible avec des circuits d'éclairage de charge :
- 20W à 1000W incandescence ou halogène 230V
- 1000VA pour lampes halogènes TBT avec transfo.
Attention, le télévariateur Hager EV102 fonctionne uniquement avec des ampoules à commande direct.
La version évoluée de ce télévariateur comporte (en plus des capacités du télévariater EV100) :
- 2 boutons poussoir (scène ou forçage).
- Un afficheur pour visualiser le niveau de variation.
- De nombreux paramètres réglables tels que : seuils min/max, vitesse de variation, vitesse d'allumage / extinction etc...
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
- Architecture
- Type de commande
- Variateur
- Mode de fixation
- rail DIN
-
- Fonctions
- Commutateur
- avec commutateur pour mode local / maître / esclave
- Mode de service
- Mode de fonctionnement local : raccordement de poussoirs conventionnels
- Mode de fonctionnement esclave : commande par interface 1/10 V (signal d'entrée)
- Mode de fonctionnement maître : commande par interface 1/10 V (signal de sortie)
-
- Modèle
- Nombre de modules
- 5
-
- Commandes & indicateurs
- Affichage / Afficheur
- avec afficheur du canal en fonctionnement sur 2 digits à 7 segments
-
- Connectivité
- Sortie
- Sortie de commutation pour la mise hors tension de ballasts électroniques raccordés
- Distance maximale de connexion aux entrées prioritaires
- 50 m
- Interface
- avec interface 1-10 V
-
- Principales caractéristiques électriques
- Tension assignée d'emploi Ue
- 230 V
- Fréquence assignée
- 50 Hz
-
- Tension
- Tension de service
- 230 V~ +/- 10%
-
- Intensité du courant
- Courant de commande 1-10 V (master)
- 50 mA
- Courant de commande 1-10 V (slave)
- 1.5 mA
- Courant assigné nominal
- 4.5 A
-
- Dimensions
- Profondeur produit installé
- 65 mm
- Hauteur produit installé
- 85 mm
- Hauteur d'installation
- 0 / 1000 m
- Longueur
- 65 mm
- Largeur produit installé
- 88.5 mm
- Largeur
- 5 modules
-
- Longueur
- Dist. max de la liaison avec les BP
- 50 mm
- Distance maximale de la liaison 1-10V
- 50 m
-
- Puissance
- Transformateurs variables, conventionnels
- 20…1000 VA
- Puissance éclairage halogène 230V
- 20 / 1000 W
- Puissance consommée
- 6 W
- Puissance absorbée (fonctionnement)
- 15 W
- Puissance absorbée (veille)
- 3 W
- Puissance éclairage incandescent
- 20 / 1000 W
- Puissance dissipée totale sous IN
- 1 W
- Puissance dissipée par la commande
- 1.3 W
- Transformateurs conventionnels
- 20…1000 VA
- Transformateurs électroniques
- 25…1000 W
-
- Porte, couvercle
- Couverture de surface
- Other
-
- Matières
- Couleur RAL
- RAL 7035 - Gris clair
- Aspect de la surface
- mat
-
- Gestion de l'éclairage LED
- LED
- protection contre les surchauffes, affichage à LED
- protection contre la surcharge, affichage à LED
-
- Gestion des ampoules incandescentes
- P max. avec lampes à incandescence
- 1000 W
- Ampoules à incandescence et halogènes 230 V
- 20…1000 W
-
- Installation, montage
- Mode de fixation
- A griffes
- Type de montage
- rail DIN
- Mode de montage
- pour un montage sur rail DIN
-
- Connexion
- Section de raccordement en câble souple
- 1 / 16mm²
- Section de raccordement en câble rigide
- 1,5 / 10mm²
- Type de Charge
- universel
- Section de conducteur (flexible)
- 1…16 mm²
- Section de conducteur (rigide)
- 1.5…10 mm²
- Type de raccordement
- avec bornes à vis
- Raccordement
- Raccordement pour poussoir éclairable (max. 5 mA) ou standard
- Type de connexion
- cage à vis
-
- Configuration
- Réglage
- Valeurs limites de luminosité et vitesse de variation réglables via l'écran
-
- Equipement
- Type de variateur
- Oui
- Contact de commutation libre de potentiel
- 5 A, 230 V~ AC1
- Principe de variation
- Reconnaissance de charge automatique
-
- Sécurité
- Indice de protection IP
- IP20
- Sans halogène
- Non
-
- Conditions d'utilisation
- Température de service
- -10…45 °C
- Température de stockage/transport
- -20…70 °C
-
- Type de produit :
- Télévariateur universel
- Famille :
- Télévariateur Hager EV
- Capacité des bornes de raccordement (fil rigide) :
- 1,5 à 10mm2
- Capacité des bornes de raccordement (fil souple) :
- 1 à 6mm2
- Tension :
- 230V
- Pays de fabrication :
- Europe
- Garantie :
- 2 ans
- Type de commande :
- Bouton poussoir
- Nombre de modules :
- 5 modules
- Indice de protection :
- IP20
- Mode de commande :
- Direct
- Mode de fixation :
- Rail DIN
- Puissance commandée :
- 20 à 1000W
