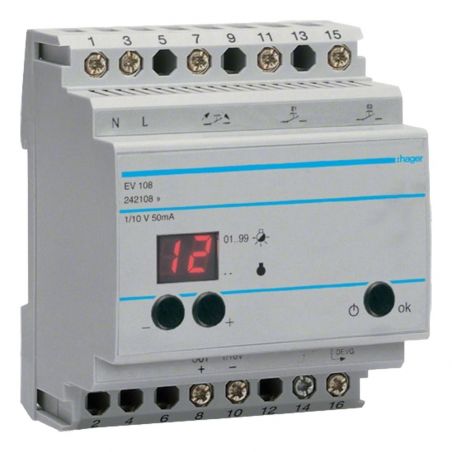

EV108 Hager - Télévariateur pilote 1-10 V avec afficheur - Version évoluée multiconsigne (scène ou forçage)
148,00 € HT
Réf. fabricant : EV108
EAN-13 : 3250612421084
Réf. AE : HAGEV108
Télévariateur pilote 1/10V Hager EV108 version Confort
La commande de variation sur ce télévariateur Hager s’effectue par bouton-poussoir :
- - marche/arrêt par appui bref.
- - croissance/décroissance par appui long.
Ce télérupteur domestique permet de piloter les ballasts électroniques ou les télévariateurs EV100 Hager / EV102 Hager (max 30 pièces).
Télévariateurs 1 - 10V compatible avec des luminaire équipés d'une entrée dimmable sans limite de puissance.
Attention, le télévariateur EV108 Hager fonctionne uniquement avec des ampoules à commande dimmables. En mode évolué :
- Multiconsigne
- 2 BP scène ou forçage.
- Afficheur pour le niveau de variation.
- Permet de commander jusqu'à 30 ballasts, la puissance globale dépend de la puissance des luminaires.
- Paramètres réglables : seuil mini / maxi, vitesse de variation, vitesse d'allumage / extinction..
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
- Architecture
- Type de commande
- 1-10V
- Mode de fixation
- rail DIN symétrique
-
- Modèle
- Nombre de modules
- 4
-
- Commandes & indicateurs
- Variation
- Commande forcée et appel de scène
- Sortie de commutation pour affichage de l'état de la sortie de variation
- Vitesse de variation réglable
- Affichage / Afficheur
- avec afficheur du canal en fonctionnement sur 2 digits à 7 segments
- Touche / bouton
- avec touche d'actionnement pour la mise en marche et l'arrêt
- avec 2 touches d'actionnement pour une variation plus claire et plus sombre
-
- Connectivité
- Sortie
- Sortie de commutation pour la mise hors tension de ballasts électroniques raccordés
- Distance maximale de connexion aux entrées prioritaires
- 50 m
- Interface
- avec interface 1-10 V
-
- Principales caractéristiques électriques
- Tension assignée d'emploi Ue
- 230 V
- Fréquence assignée
- 50 Hz
-
- Tension
- Tension de service
- 230 V
- Tension de service
- 230 V~ +/- 10%
-
- Intensité du courant
- Courant de commande 1-10 V (master)
- 50 mA
- Courant de commande 1-10 V (slave)
- 50 mA
- Courant assigné nominal
- 16 A
-
- Dimensions
- Profondeur produit installé
- 65 mm
- Hauteur produit installé
- 85 mm
- Hauteur d'installation
- 0 / 1000 m
- Longueur
- 65 mm
- Largeur produit installé
- 71 mm
- Largeur
- 4 modules
-
- Longueur
- Dist. max de la liaison avec les BP
- 50 mm
- Distance maximale de la liaison 1-10V
- 50 m
-
- Puissance
- Puissance consommée
- 3 W
- Puissance absorbée (fonctionnement)
- 3 W
- Puissance absorbée (veille)
- 1 W
- Puissance dissipée totale sous IN
- 1 W
- Puissance dissipée par la commande
- 1.5 W
-
- Spécifications électriques
- Type de commande entrées de forçages
- interrupteur
-
- Porte, couvercle
- Couverture de surface
- Other
-
- Alimentation
- Tension d'alimentation
- 230 V
-
- Détection
- Classe de protection du capteur
- classe I
-
- Matières
- Couleur
- gris
- Couleur RAL
- RAL 7035 - Gris clair
- Matière
- spécial
- Aspect de la surface
- mat
-
- Installation, montage
- Mode de fixation
- A griffes
- Type de montage
- rail DIN
- Mode de montage
- pour un montage sur rail DIN
-
- Connexion
- Section de raccordement en câble souple
- 1 / 16mm²
- Section de raccordement en câble rigide
- 1,5 / 10mm²
- Type de Charge
- 1-10 V
- Section de conducteur (flexible)
- 1…16 mm²
- Section de conducteur (rigide)
- 1.5…10 mm²
- Type de raccordement
- avec bornes à vis
- Raccordement
- Raccordement pour poussoir éclairable (max. 5 mA) ou standard
- Type de connexion
- cage à vis
-
- Configuration
- Réglage
- Valeurs limites de luminosité et vitesse de variation réglables via l'écran
-
- Equipement
- Avec protection au démontage/antivol
- Non
- Contact de commutation libre de potentiel
- 16 A, 230 V~ AC1
- Expansibilité modulaire
- Non
- Apte à la mise à jour
- Non
-
- Standards
- Homologations
- CE
-
- Sécurité
- Indice de protection IP
- IP20
- Sans halogène
- Non
-
- Conditions d'utilisation
- Température de service
- -10…45 °C
- Température de stockage/transport
- -20…60 °C
-
- Identification
- Composition
- élément de base
- Appareil de la famille
- EV
- Gamme design principale
- ÉLECTRONIQUE
-
- Type de produit :
- Télévariateur pilote
- Famille :
- Télévariateur Hager EV
- Capacité des bornes de raccordement (fil rigide) :
- 1,5 à 10mm2
- Capacité des bornes de raccordement (fil souple) :
- 1 à 6mm2
- Tension :
- 230V
- Pays de fabrication :
- Europe
- Garantie :
- 2 ans
- Type de commande :
- Bouton poussoir
- Nombre de modules :
- 4 modules
- Indice de protection :
- IP20
- Mode de commande :
- Par dimmer
- Mode de fixation :
- Rail DIN
- Puissance commandée :
- Contact 10A - 230V
