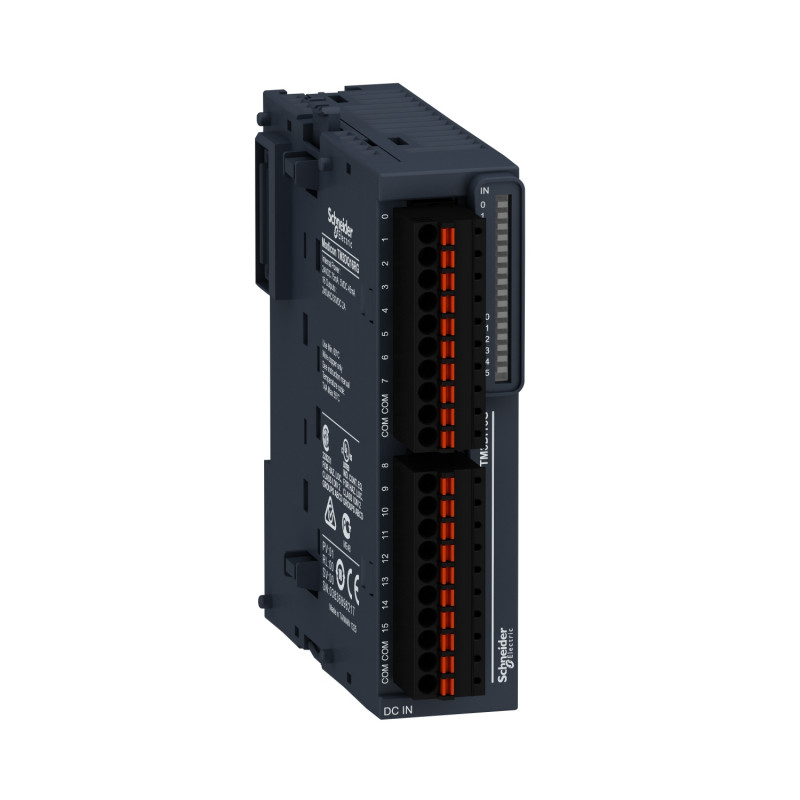

TM3DQ16RG Module d'extension Modicon TM3 - 16 sorties TOR - Sorties relais - 2A - Bornes à ressort - Schneider Electric
Réf. fabricant : TM3DQ16RG
EAN-13 : 3606480611452
3606480611452
Réf. AE : SCHTM3DQ16RG
SCHTM3DQ16RG
Module d'extension de sorties Modicon TM3 - 16 sorties TOR relais 2A à ressort
Ce module d'extension TM3DQ16RG permet d'ajouter 16 sorties logiques de type relais avec un courant de sortie de 2A:
- 16 sorties logiques
- Sorties de type relais
- Courant de sortie 2A
- Bornier à ressort
Cette extension TM3DQ16RG est équipée d'un bornier à ressort débrochable pour faciliter le câblage.
Ce module de sorties TOR (Tout ou Rien) est compatible avec le set de borniers de raccordement TMAT2MSETG, il peut être accouplé avec les automates Schneider suivants:
- Automate Schneider Modicon M221
- Automate Schneider Modicon M241
- Automate Schneider Modicon M251
- Automate Schneider Modicon M262
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon TM3
Type de produit ou équipement Module de sorties numériques
Compatibilité de gamme Modicon M241Modicon M251Modicon M221Modicon M262
Type de sortie numérique Relais normalement ouvert
nombre sorties TOR 16
logique de sortie numérique Positif ou négatif
tension de sortie numérique 240 V CA pour sortie relais30 V CC pour sortie relais
courant de sortie TOR 2000 mA pour sortie relais
Complémentaires nombre E/S TOR 16
Consommation électrique 0 mA à 24 V CC à via un connecteur de bus (à l'état off)75 mA à 24 V CC à via un connecteur de bus (sur ON)
temps de réponse 10 ms (marche)5 ms (arrêt)
durée de vie mécanique 20000000 cycle
charge minimum 10 mA at 5 V DC for relay output
Signalisation locale pourétat de la sortie 1 DEL par canal (vert)
raccordement électrique 10 1,5 mm² bornier débrochable à ressorts avec pas 3,81 mm réglage pour les sorties
distance maximale entre les appareils Câble non blindé: <30 m pour sortie relais
isolement Entre sortie et logique interne à 2300 V CAEntre sorties à 750 V CAEntre groupes de tension à 1500 V CA
Marquage CE
support de montage Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur 90 mm
Profondeur 84,6 mm
Largeur 27,4 mm
Poids du produit 0,145 kg
- Type de produit :
- Module de sorties TOR
- Type de connexion :
- À ressort
- Gamme :
- Modicon
- Famille :
- TM3
- Nombre d'entrées / sorties :
- 16 E/S
- Nombre de sorties à relais :
- 16
- Garantie :
- 18 mois
- Courant de sortie :
- 2A
- Logique de sortie :
- Relais NO
Fiche technique du produit :
Notice du produit :
Plans du produit :
