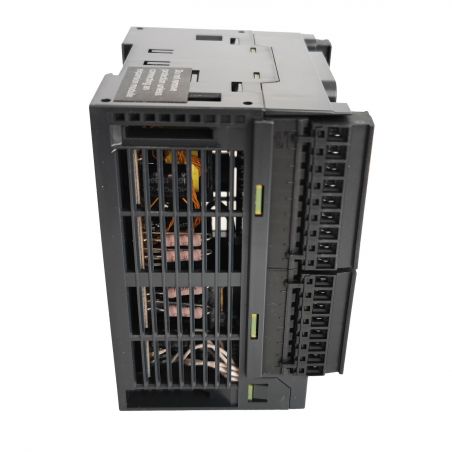

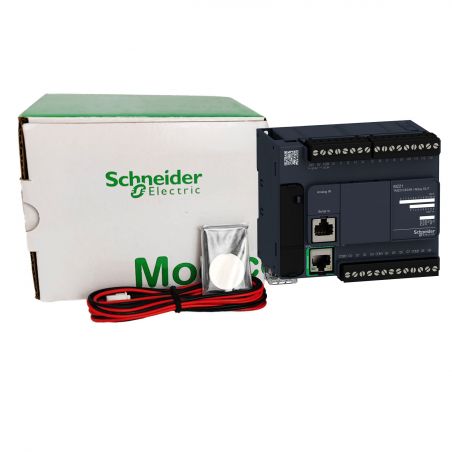

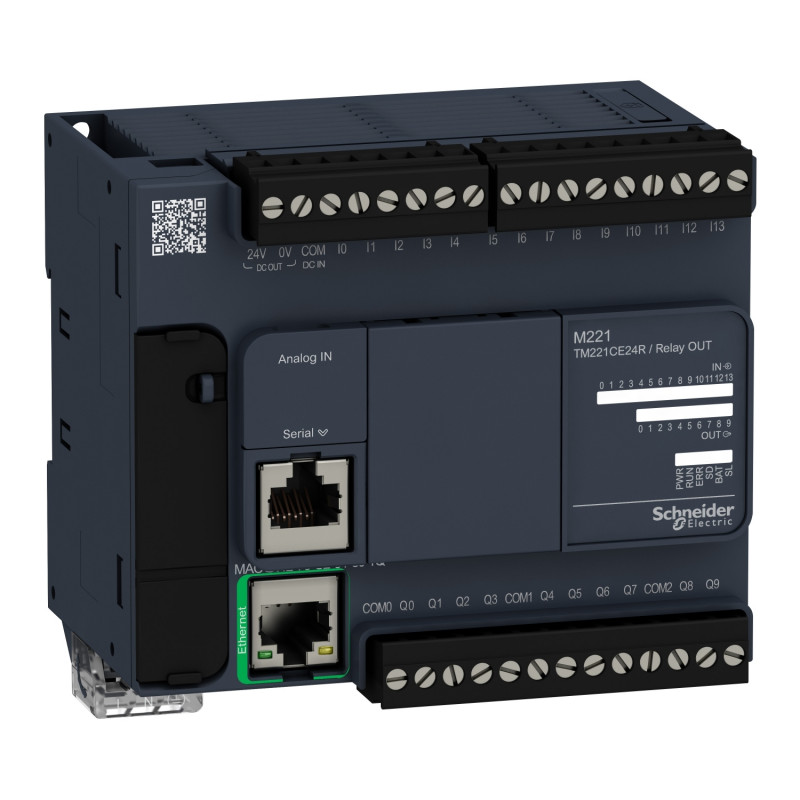

TM221CE24R Automate Schneider Modicon M221 - Contrôleur 24 entrées/sorties TOR - 240Vac - Relais - Port ethernet + série
279,67 € HT
Réf. fabricant : TM221CE24R
EAN-13 : 3606480648779
Réf. AE : SCHTM221CE24R
Automate Schneider Modicon M221 - 24 entrées sorties TOR - Alimentation 100 à 240Vac
Le contrôleur TM221CE24R de chez Schneider Electric est un automate programmable industriel (API) complet pouvant recevoir jusque 7 modules d'extension TM3 en direct, et jusque 14 modules Modicon TM3 en utilisant un module d'extension de bus émetteur/récepteur.
Facile à installer, ce contôleur Modicon se monte sur un rail DIN symétrique standard ou sur panneau via un kit de montage TMAM2. Toutes les entrées sorties logiques de cet API sont équipées d'un bornier à vis débrochable pour faciliter son câblage.
Cet automate Modicon M221 est équipé d'un port ethernet RJ45 en façade et de liaisons séries.
- Tension d'alimentation: 100 à 240Vac
- Entrées sorties totales: 24
- Entrées 24Vcc sink/source: 14
- dont entrées rapides: 4
- Entrées analogiques 0-10V: 2
- Sorties à relais: 10
- Sorties à transistor: 0
- dont sorties rapides: 0
- Possibilité d'ajouter un écran déporté ref TMH2GDB
Cet automate Schneider peut être programmé avec le logiciel EcoStruxure Machine Expert - Basic téléchargeable gratuitement sur le site Schneider.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon M221
Type de produit ou équipement Contrôleur logique
[Us] tension d'alimentation 100...240 V AC
nombre entrées TOR 14, entrée TOR se conformer à CEI 61131-2 Type 1
nombre entrées analogiques 2 à 0...10 V
Type de sortie numérique Relais normalement ouvert
nombre sorties TOR 10 relais
tension de sortie numérique 5...125 V DC5...250 V AC
courant de sortie TOR 2 A
Complémentaires nombre E/S TOR 24
nombre de module d'extension E/S maxi 7 pour sortie transistor7 pour sortie relais
Limites de la tension d'alimentation 85…264 V
Fréquence du réseau 50/60 Hz
Courant à l'appel 40 A
puissance consommée maximale en VA 58 VA à 100…240 V avec un nombre max de modules d'extension E/S35 VA à 100…240 V sans module d'extension E/S
courant de sortie module d'alimentation 0,52 A 5 V pour expansion bus0,16 A 24 V pour expansion bus
logique d'entrée numérique PNP ou NPN (positif/négatif)
Tension entrées numériques 24 V
type de tension d'entrée numérique DC
Résolution d'entrée analogique 10 bits
valeur du bit de poids faible 10 mV
temps de conversion 1 ms par voie + 1 cycle contrôleur pour entrée analogique entrée analogique
surcharge admise sur les entrées +/- 30 V CC pour 5 min (maximum) pour entrée analogique+/- 13 V CC (permanent) pour entrée analogique
tension état 1 garanti >= 15 V pour entrée
tension état 0 garanti <= 5 V pour entrée
courant d'entrée TOR 7 mA pour entrée TOR5 mA pour entrée rapide
impédance d'entrée 3,4 kOhm pour entrée TOR100 kOhm pour entrée analogique4,9 kOhm pour entrée rapide
temps de réponse 35 µs arrêt, I2...I5 terminal(s) pour entrée10 ms turn-on for output10 ms turn-off for output5 µs marche, I0, I1, I6, I7 terminal(s) pour entrée rapide35 µs marche, autres terminaux terminal(s) pour entrée5 µs arrêt, I0, I1, I6, I7 terminal(s) pour entrée rapide100 µs arrêt, autres terminaux terminal(s) pour entrée
temps de filtrage configurable 0 ms pour entrée3 ms pour entrée12 ms pour entrée
limites de la tension de sortie 125 V DC277 V AC
courant maxi par groupe de sorties 4 A at COM 27 A à COM 07 A à COM 1
erreur de précision absolue +/- 1 % pleine échelle pour entrée analogique
durée de vie électrique 100000 cycles AC-12, 120 V, 240 VA, resistive100000 cycles AC-12, 240 V, 480 VA, resistive300000 cycles AC-12, 120 V, 80 VA, resistive300000 cycles AC-12, 240 V, 160 VA, resistive100000 cycles AC-15, cos phi = 0.35, 120 V, 60 VA, inductive100000 cycles AC-15, cos phi = 0.35, 240 V, 120 VA, inductive300000 cycles AC-15, cos phi = 0.35, 120 V, 18 VA, inductive300000 cycles AC-15, cos phi = 0.35, 240 V, 36 VA, inductive100000 cycles AC-14, cos phi = 0.7, 120 V, 120 VA, inductive100000 cycles AC-14, cos phi = 0.7, 240 V, 240 VA, inductive300000 cycles AC-14, cos phi = 0.7, 120 V, 36 VA, inductive300000 cycles AC-14, cos phi = 0.7, 240 V, 72 VA, inductive100000 cycles DC-12, 24 V, 48 W, resistive300000 cycles DC-12, 24 V, 16 W, resistive100000 cycles DC-13, 24 V, 24 W, inductive (L/R = 7 ms)300000 cycles DC-13, 24 V, 7.2 W, inductive (L/R = 7 ms)
fréquence de commutation 20 commutations / minute avec charge maximale
durée de vie mécanique 20000000 cycles for relay output
charge minimum 1 mA at 5 V DC for relay output
type de protection Sans protection à 5 A
temps de reset 1 s
capacité de mémoire 256 kB pour application et données utilisateur RAM avec 10000 instructions256 kB pour variables internes RAM
données sauvegardées 256 kB mémoire flash intégrée pour sauvegarde de l'application et des données
équipement de stockage de données 2 Go carte SD (optionnel)
type de pile BR2032 lithium non rechargeable, durée de vie de la batterie: 4 année(s)
temps de sauvegarde 1 an à 25 °C (par l’interruption de l’alimentation électrique)
temps d'exécution par Kinstruction 0,3 ms pour tâche évènementielle et périodique
temps d'exécution par instruction 0,2 µs Booléen
temps exact d'une tâche 60 µs temps de réponse
Taille maxi zones articles 255 %TM timers512 %M bits mémoire8000 %MW mots mémoire255 %C compteurs512 %KW mots de constantes
horodateur Avec
dérive de l'horloge <= 30 s/mois à 25 °C
boucle de régulation Régulateur PID réglable jusqu'à 14 boucles simultanées
nombre d'entrée de comptage 4 entrée rapide (compteur rapide) à 100 kHz 32 bits
counter function A/BSimple phaseImpulsion/instruction
type de connexion intégrée Port USB avec mini B USB 2.0 connecteurConnexion en série non isolée serial 1 avec RJ45 connecteur et RS232/RS485 interface Ethernet avec RJ45 connecteur
alimentation (série)alimentation liaison en série: 5 V, <200 mA
vitesse de transmission 1,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m pour RS4851,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m pour RS232480 Mbit/s pour USB
protocole de communication Port USB: USB protocole - Réseau SoMachineConnexion en série non isolée: Modbus protocole maître /esclave - RTU/ASCII ou SoMachine-Network: ethernet protocole
port Ethernet 10BASE-T/100BASE-TX 1 port avec 100 m câble cuivre
Service de communication Serveur Modbus TCPÉquipement client Modbus TCPClient DHCPClient Modbus TCPAdaptateur Ethernet/IP
Signalisation locale pourPWR 1 LED (vert) pourRUN 1 LED (vert) pourerreur module (ERR) 1 LED (rouge) pouraccès par carte SD 1 LED (vert) pourBAT 1 LED (rouge) pourétat d’E/S 1 DEL par canal (vert) pourligne série 1 LED (vert) pourACT activité réseau Ethernet (vert) pourliaison (état de liaison) lien réseau Ethernet (jaune)
Raccordement électrique bornier débrochable à vis pour les entrées bornier débrochable à vis pour les sorties bornier, 3 terminal(s) pour connexion de l’alimentation électrique 24 V CC connecteur, 4 terminal(s) pour entrées analogiquesMini B USB 2.0 connecteur pour un terminal de programmation
distance maximale entre les appareils Câble blindé: <10 m pour entrée rapideCâble non blindé: <30 m pour sortieCâble non blindé: <30 m pour entrée digitaleCâble non blindé: <1 m pour entrée analogique
isolement Entre entrée et sortie à 500 V CANon isolé entre entrées analogiques et logique interneNon isolé entre entrées analogiquesEntre alimentation et masse à 1500 V CAEntre alimentation électrique et terre du capteur à 500 V CAEntre entrée et terre à 500 V CAEntre sortie et terre à 1500 V CAEntre alimentation et logique interne à 2300 V CAEntre alimentation électrique et logique interne du capteur à 500 V CAEntre sortie et logique interne à 2300 V CAEntre borne Ethernet et logique interne à 500 V CAEntre alimentation et alimentation électrique du capteur à 2300 V CA
Marquage CE
alimentation électrique du capteur 24 V DC at 250 mA supplied by the controller
support de montage Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur 90 mm
Profondeur 70 mm
Largeur 110 mm
Poids du produit 0,395 kg
- Type de produit :
- Automate programmable industriel - Automate Modicon M221
- Type de connexion :
- À vis
- Gamme :
- Modicon
- Famille :
- M221
- Tension d'alimentation :
- 100 à 240Vac
- Nombre d'entrées / sorties :
- 24 E/S
- Nombre d'entrées analogiques 0-10V :
- 2
- Nombre de sorties à relais :
- 10
- Nombre de sorties à transistor :
- 0
- Liaison série :
- Avec
- Nombre d'entrées rapides :
- 4
- Nombre d'entrées sink/source 24Vcc :
- 14
- Nombre de sorties rapides :
- 0
- Port CANopen :
- Sans
- Port ethernet :
- Avec
- Régulation PID :
- Avec
- Logiciel de programmation :
- Logiciel EcoStruxure Machine Expert Basic (gratuit)
- Logique de sortie :
- Relais NO
