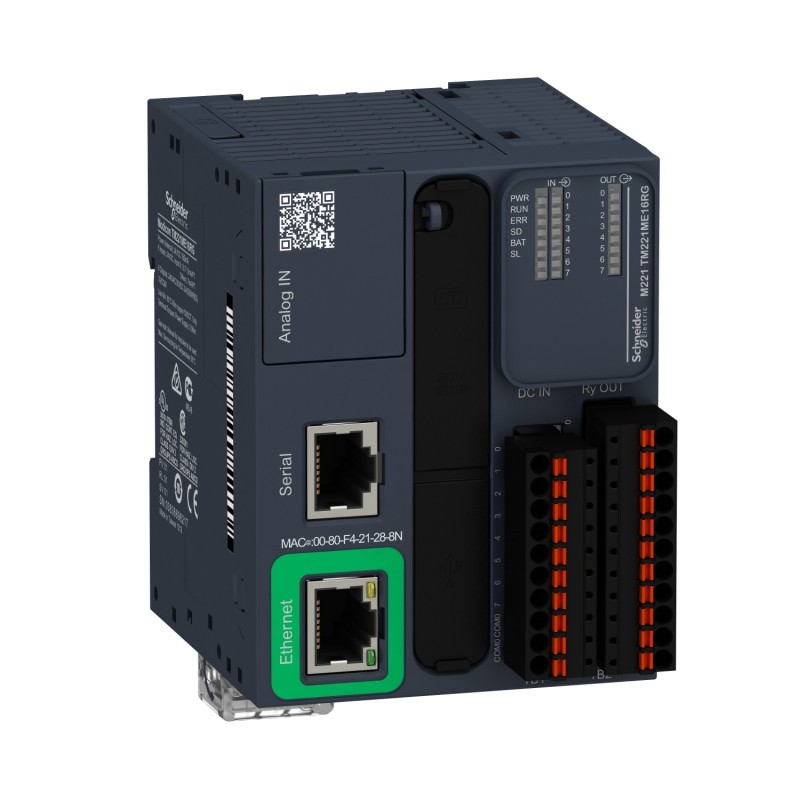

TM221ME16RG Automate Modicon M221 Book - Contrôleur 16 entrées/sorties TOR - 24Vcc - Relais - Port ethernet RJ45 + série
263,98 € HT
Réf. fabricant : TM221ME16RG
EAN-13 : 3606480611285
Réf. AE : SCHTM221ME16RG
Automate Schneider Modicon M221 Book - 16 entrées sorties TOR - Alimentation 24Vcc
Le contrôleur TM221ME16RG de chez Schneider Electric est un automate programmable industriel (API) complet pouvant recevoir jusque 7 modules d'extension TM3 en direct, et jusque 14 modules Modicon TM3 en utilisant un module d'extension de bus émetteur/récepteur.
Facile à installer, ce contôleur Modicon 221 se monte sur un rail DIN symétrique standard ou sur panneau via un kit de montage TMAM2. Toutes les entrées sorties logiques de cet API sont équipées d'un bornier automatique à ressort pour faciliter son câblage.
Cet automate Modicon M221 est équipé d'un port ethernet RJ45 en façade et de liaisons séries.
- Tension d'alimentation: 24Vcc
- Entrées sorties totales: 16
- Entrées 24Vcc sink/source: 8
- dont entrées rapides: 4
- Entrées analogiques 0-10V: 2
- Sorties à relais: 8
- Sorties à transistor: 0
- dont sorties rapides: 0
- Possibilité d'ajouter un écran déporté ref TMH2GDB
Cet automate Schneider peut être programmé avec le logiciel EcoStruxure Machine Expert - Basic téléchargeable gratuitement sur le site Schneider.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon M221
Type de produit ou équipement Contrôleur logique
[Us] tension d'alimentation 24 V DC
nombre entrées TOR 8, entrée TOR se conformer à CEI 61131-2 Type 1
nombre entrées analogiques 2 à 0...10 V
Type de sortie numérique Relais normalement ouvert
nombre sorties TOR 8 relais
tension de sortie numérique 5...125 V DC5...250 V AC
courant de sortie TOR 2 A
Complémentaires nombre E/S TOR 16
nombre de module d'extension E/S maxi 7 pour sortie relais
Limites de la tension d'alimentation 20,4…28,8 V
Courant à l'appel 35 A
puissance consommée maximale en W 23,3 W à 24 V (avec un nombre max de modules d'extension E/S)4,3 W à 24 V (sans module d'extension E/S)
courant de sortie module d'alimentation 0,52 A 5 V pour expansion bus0,46 A 24 V pour expansion bus
logique d'entrée numérique PNP ou NPN (positif/négatif)
Tension entrées numériques 24 V
type de tension d'entrée numérique DC
Résolution d'entrée analogique 10 bits
valeur du bit de poids faible 10 mV
temps de conversion 1 ms par voie + 1 cycle contrôleur pour entrée analogique entrée analogique
surcharge admise sur les entrées +/- 30 V CC pour 5 min (maximum) pour entrée analogique+/- 13 V CC (permanent) pour entrée analogique
tension état 1 garanti >= 15 V pour entrée
tension état 0 garanti <= 5 V pour entrée
courant d'entrée TOR 7 mA pour entrée TOR5 mA pour entrée rapide
impédance d'entrée 100 kOhm pour entrée analogique3,4 kOhm pour entrée4,9 kOhm pour entrée rapide
temps de réponse 35 µs arrêt, I2...I5 terminal(s) pour entrée5 µs marche, I0, I1, I6, I7 terminal(s) pour entrée rapide35 µs marche, autres terminaux terminal(s) pour entrée5 µs arrêt, I0, I1, I6, I7 terminal(s) pour entrée rapide100 µs arrêt, autres terminaux terminal(s) pour entrée5 µs mise en marche, arrêt, Q0...Q1 terminal(s) pour sortie50 µs mise en marche, arrêt, Q2...Q3 terminal(s) pour sortie300 µs mise en marche, arrêt, autres terminaux terminal(s) pour sortie
temps de filtrage configurable 0 ms pour entrée3 ms pour entrée12 ms pour entrée
limites de la tension de sortie 125 V DC277 V AC
courant maxi par groupe de sorties 7 A
erreur de précision absolue +/- 1 % pleine échelle pour entrée analogique
durée de vie électrique 100000 cycles AC-12, 120 V, 240 VA, resistive100000 cycles AC-12, 240 V, 480 VA, resistive300000 cycles AC-12, 120 V, 80 VA, resistive300000 cycles AC-12, 240 V, 160 VA, resistive100000 cycles AC-15, cos phi = 0.35, 120 V, 60 VA, inductive100000 cycles AC-15, cos phi = 0.35, 240 V, 120 VA, inductive300000 cycles AC-15, cos phi = 0.35, 120 V, 18 VA, inductive300000 cycles AC-15, cos phi = 0.35, 240 V, 36 VA, inductive100000 cycles AC-14, cos phi = 0.7, 120 V, 120 VA, inductive100000 cycles AC-14, cos phi = 0.7, 240 V, 240 VA, inductive300000 cycles AC-14, cos phi = 0.7, 120 V, 36 VA, inductive300000 cycles AC-14, cos phi = 0.7, 240 V, 72 VA, inductive100000 cycles DC-12, 24 V, 48 W, resistive300000 cycles DC-12, 24 V, 16 W, resistive100000 cycles DC-13, 24 V, 24 W, inductive (L/R = 7 ms)300000 cycles DC-13, 24 V, 7.2 W, inductive (L/R = 7 ms)
fréquence de commutation 20 commutations / minute avec charge maximale
durée de vie mécanique 20000000 cycles for relay output
charge minimum 1 mA at 5 V DC for relay output
type de protection Sans protection à 5 A
temps de reset 1 s
capacité de mémoire 256 kB pour application et données utilisateur RAM avec 10000 instructions256 kB pour variables internes RAM
données sauvegardées 256 kB mémoire flash intégrée pour sauvegarde de l'application et des données
équipement de stockage de données 2 Go carte SD (optionnel)
type de pile BR2032 lithium non rechargeable, durée de vie de la batterie: 4 année(s)
temps de sauvegarde 1 an à 25 °C (par l’interruption de l’alimentation électrique)
temps d'exécution par Kinstruction 0,3 ms pour tâche évènementielle et périodique0,7 ms pour autre instruction
temps d'exécution par instruction 0,2 µs Booléen
temps exact d'une tâche 60 µs temps de réponse
structure d'application 8 tâches d'interruption1 tâche auxiliaire cyclique1 tâche maîtresse configurable roue libre/cyclique
Taille maxi zones articles 512 %KW mots de constantes8000 %MW mots mémoire255 %TM timers255 %C compteurs512 %M bits mémoire
horodateur Avec
dérive de l'horloge <= 30 s/mois à 25 °C
boucle de régulation Régulateur PID réglable jusqu'à 14 boucles simultanées
Fonctions disponibles Générateur de fréquencesMIDPLS
nombre d'entrée de comptage 4 entrée rapide (compteur rapide) à 100 kHz 32 bits
counter function Impulsion/instructionSimple phaseA/B
type de connexion intégrée Port USB avec mini B USB 2.0 connecteurConnexion en série non isolée serial 1 avec RJ45 connecteur et RS232/RS485 interface Ethernet avec RJ45 connecteur
alimentation (serial 1)alimentation liaison en série: 5 V, <200 mA
vitesse de transmission 1,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m pour RS4851,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m pour RS232480 Mbit/s pour USB
protocole de communication Port USB: USB protocole - Réseau SoMachineConnexion en série non isolée: Modbus protocole maître /esclave - RTU/ASCII ou SoMachine-Network: ethernet protocole
port Ethernet 10BASE-T/100BASE-TX 1 port avec 100 m câble cuivre
Service de communication Adaptateur Ethernet/IPClient Modbus TCPClient DHCPServeur Modbus TCPÉquipement client Modbus TCP
Signalisation locale pourPWR 1 LED (vert) pourRUN 1 LED (vert) pourerreur module (ERR) 1 LED (rouge) pouraccès par carte SD 1 LED (vert) pourBAT 1 LED (rouge) pourétat d’E/S 1 DEL par canal (vert) pourligne série 1 LED (vert) pourACT activité réseau Ethernet (vert) pourliaison (état de liaison) lien réseau Ethernet (jaune)
Raccordement électrique bornier, 3 terminal(s) pour connexion de l’alimentation électrique 24 V CC connecteur, 4 terminal(s) pour entrées analogiquesMini B USB 2.0 connecteur pour un terminal de programmation bornier débrochable à ressorts, 10 terminal(s) pour les entrées bornier débrochable à ressorts, 11 terminal(s) pour les sorties
distance maximale entre les appareils Câble blindé: <10 m pour entrée rapideCâble non blindé: <30 m pour sortieCâble non blindé: <30 m pour entrée digitaleCâble non blindé: <1 m pour entrée analogiqueCâble blindé: <3 m pour sortie rapide
isolement Entre entrée et sortie à 500 V CAEntre entrée rapide et logique interne à 500 V CANon isolé entre entréesEntre sortie et logique interne à 500 V CAEntre groupes de tension à 500 V CANon isolé entre entrées analogiques et logique interneNon isolé entre entrées analogiques
Marquage CE
support de montage Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur 90 mm
Profondeur 70 mm
Largeur 70 mm
Poids du produit 0,264 kg
- Type de produit :
- Automate programmable industriel - Automate Modicon M221 Book
- Type de connexion :
- À ressort
- Gamme :
- Modicon
- Famille :
- M221 Book
- Tension d'alimentation :
- 24Vcc
- Nombre d'entrées / sorties :
- 16 E/S
- Nombre d'entrées analogiques 0-10V :
- 2
- Nombre de sorties à relais :
- 8
- Nombre de sorties à transistor :
- 0
- Liaison série :
- Avec
- Nombre d'entrées rapides :
- 4
- Nombre d'entrées sink/source 24Vcc :
- 8
- Nombre de sorties rapides :
- 0
- Port CANopen :
- Sans
- Port ethernet :
- Avec
- Régulation PID :
- Avec
- Logiciel de programmation :
- Logiciel EcoStruxure Machine Expert Basic (gratuit)
- Logique de sortie :
- Relais NO
Questions
