Livraison sous 6 à 8 semaines

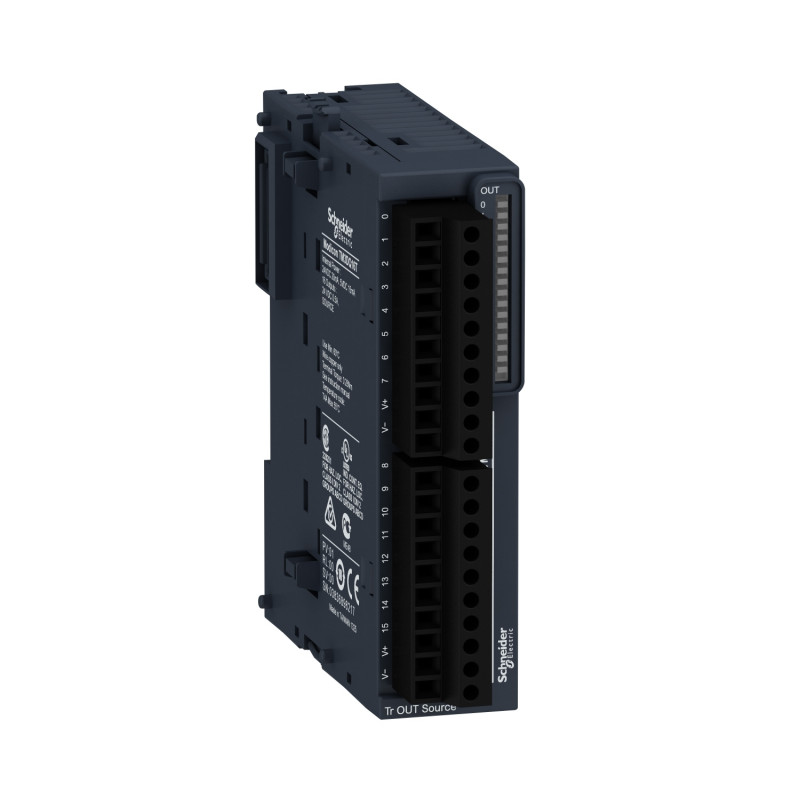

TM3DQ16T Module d'extension Modicon TM3 - 16 sorties TOR - Transistors PNP source - 0,5A - Bornes à vis - Schneider Electric
106,29 € HT
Réf. fabricant : TM3DQ16T
EAN-13 : 3606480611483
Réf. AE : SCHTM3DQ16T
Module d'extension de sorties Modicon TM3 - 16 sorties TOR transistors source 0,5 A
Ce module d'extension TM3DQ16T permet d'ajouter 16 sorties logiques de type transistor / source avec un courant de sortie de 0,5A:
- 16 sorties logiques
- Sorties de type Transistor - Source
- Courant de sortie 0,5A
- Bornier à vis
Cette extension TM3DQ16T est équipée d'un bornier à vis débrochable pour faciliter le câblage.
Ce module de sorties TOR (Tout ou Rien) est compatible avec le set de borniers de raccordement TMAT2MSET, il peut être accouplé avec les automates Schneider suivants:
- Automate Schneider Modicon M221
- Automate Schneider Modicon M241
- Automate Schneider Modicon M251
- Automate Schneider Modicon M262
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon TM3
Type de produit ou équipement Module de sorties numériques
Compatibilité de gamme Modicon M241Modicon M251Modicon M221Modicon M262
Type de sortie numérique Transistor
nombre sorties TOR 16
logique de sortie numérique Logique Positive (PNP)
tension de sortie numérique 24 V CC pour sortie transistor
courant de sortie TOR 500 mA pour sortie transistor
Complémentaires nombre E/S TOR 16
Consommation électrique 5 mA à 5 V CC à via un connecteur de bus (à l'état off)0 mA à 24 V CC à via un connecteur de bus (à l'état off)15 mA à 5 V CC à via un connecteur de bus (sur ON)20 mA à 24 V CC à via un connecteur de bus (sur ON)
temps de réponse 450 µs (marche)450 µs (arrêt)
courant de fuite maximum 0,1 mA pour sortie transistor
chute de tension maximale <0,4 V
charge sur lampe à filament maximum <3 W pour sortie transistor
Signalisation locale pourétat de la sortie 1 DEL par canal (vert)
raccordement électrique 10 1,5 mm² bornier débrochable à vis avec pas 3,81 mm réglage pour les sorties
distance maximale entre les appareils Câble non blindé: <30 m pour sortie transistor
isolement Non isolé entre sortiesEntre sortie et logique interne CA
Marquage CE
support de montage Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur 90 mm
Profondeur 84,6 mm
Largeur 27,4 mm
Poids du produit 0,11 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Module de sorties TOR
- Type de connexion :
- À vis
- Gamme :
- Modicon
- Famille :
- TM3
- Nombre d'entrées / sorties :
- 16 E/S
- Nombre de sorties à transistor :
- 16
- Courant de sortie :
- 0,5A
- Logique de sortie :
- PNP
- Marque :
- Schneider
