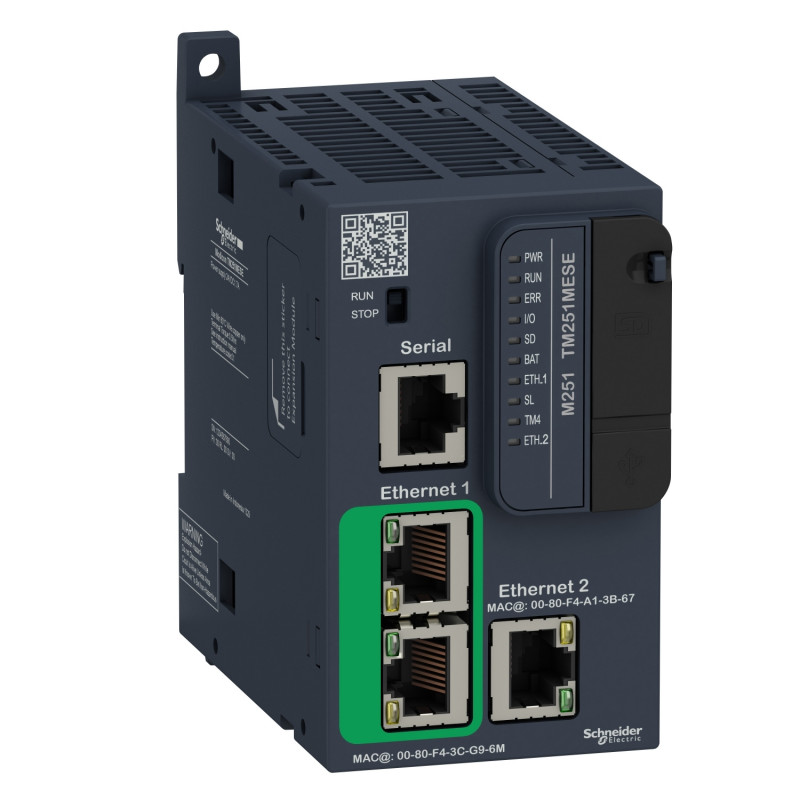

TM251MESE Automate Schneider Modicon M251 - Contrôleur logique - 24Vcc - 3x Ports Ethernet RJ45 + série
464,00 € HT
Réf. fabricant : TM251MESE
EAN-13 : 3606480648878
Réf. AE : SCHTM251MESE
Automate Schneider Modicon M251 pour machine modulaire et architecture distribuée
L'automate Modicon M251 n'est pas équipé d'entrées/sorties comme les automates M221, il est connecté aux équipements de terrain par le réseau ethernet. Il peut cependant être associé aux modules d'extension Modicon TM3.
Cet automate TM251MESE est équipé de:
- Un réseau "Ethernet 1" avec fonction serveur web embarqué. Ce réseau est relié à 2 ports RJ45 par un switch interne (généralement utilisé pour la communication entre machines ou vers le réseau de l'usine).
- Un réseau "Ethernet 2" avec fonction serveur web embarqué. Ce réseau est généralement utilisé pour le raccordement des équipements de terrain tel que les variateurs de fréquence ou les modules d'entrées/sorties distribuées. Ce raccordement est assuré grâce au service de scrutation des entrées sorties (Industrial Ethernet Manager), il permet de gérer le changement d’états des entrées/sorties distantes sur le réseau Ethernet.
Ce port peut également être raccordé au réseau de l'usine. - Un emplacement carte mémoire SD industrielle
- Un port de liaison série
- Un port de programmation
Un automate puissant pour les applications exigeantes:
- Processeur double coeur (DualCore)
- Programme 128K instructions booléennes
- Mémoire RAM 64Mo et mémoire Flash 128Mo
- Programme de 8Mo pour applications et symboles
Cet automate Schneider peut être programmé avec le logiciel EcoStruxure Machine Expert V1.1 téléchargeable gratuitement sur le site Schneider.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon M251
Type de produit ou équipement Contrôleur logique
[Us] tension d'alimentation 24 V DC
Complémentaires nombre de module d'extension E/S maxi 714
Limites de la tension d'alimentation 20,4…28,8 V
Courant à l'appel 50 A
puissance consommée en W 32.6…40.4 W (with max number of I/O expansion module)
capacité de mémoire 8 MB for program64 MB for system memory RAM
données sauvegardées 128 MB built-in flash memory for backup of user programs
équipement de stockage de données <= 16 GB SD card (optional)
type de pile BR2032 lithium non rechargeable, durée de vie de la batterie: 4 année(s)
temps de sauvegarde 2 years at 25 °C
temps d'exécution par Kinstruction 0,3 ms pour tâche évènementielle et périodique0.7 ms for other instruction
temps d'exécution par instruction 0,022 µs
structure d'application 4 tâches maîtres cycliques8 tâches évènement3 tâches maîtres cycliques + 1 tâche libre8 tâches évènement externe
horodateur Avec
dérive de l'horloge <= 60 s/month at 25 °C
type de connexion intégrée Port USB avec mini B USB 2.0 connecteurConnexion en série non isolée série avec RJ45 connecteur et RS232/RS485 interface Double port Ethernet 1 avec RJ45 connecteurPort Ethernet Ethernet 2 avec RJ45 connecteur
alimentation (série)alimentation liaison en série: 5 V, <200 mA
vitesse de transmission 1,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m pour RS4851,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m pour RS232480 Mbit/s for bus length of 3 m for USB
protocole de communication Port USB: USB protocole - Réseau SoMachineConnexion en série non isolée: Modbus protocole maître /esclave - RTU/ASCII ou SoMachine-Network
port Ethernet Ethernet 1 marquage 10BASE-T/100BASE-TX - 2 port câble cuivreEthernet 2 marquage 10BASE-T/100BASE-TX - 1 port câble cuivre
Services Web Serveur web
service communication TéléchargementAccès var IECClient Modbus TCPServeur Modbus TCPÉquipement client Modbus TCPSurveillanceNGVLProgrammationMise à jour firmwareNotifications de SMSClient DHCP (Eth1)Serveur DHCP (Eth2)Expéditeur Ethernet/IP (Eth2)Cible Ethernet/IP (Eth1, Eth2)Scanner Ethernet/IP (Eth2)Modbus TCP I/O Scanner and Messaging (Eth2)FDRClient/serveur FTPClient/serveur SNMPClient SQLEnvoi et réception de message électronique du dispositif de commande à partir de la bibliothèque TCP/UDPServeur web (système WebVisu & XWeb)Serveur OPC UAClient DNS
nombre maximum de connexions 8 serveur Modbus8 client Modbus16 cible Ethernet/IP4 Serveur FTP10 serveur web8 protocole SoMachine
nombre d'esclaves 16 Ethernet IP: 64 Modbus TCP:
temps de cycle 10 ms 16 Ethernet IP64 ms 64 Modbus TCP
Signalisation locale pourPWR 1 LED (vert) pourRUN 1 LED (vert) pourerreur module (ERR) 1 LED (rouge) pourErreur E/S 1 LED (rouge) pouraccès par carte SD 1 LED (vert) pourBAT 1 LED (rouge) pourligne série 1 LED (vert) pourdéfaut bus sur TM4 1 LED (rouge) pourActivité Ethernet (ETH1) 1 LED (vert) pourActivité Ethernet (ETH2) 1 LED (vert)
raccordement électrique bornier débrochable à visalimentation puissance (pas 5,08 mm)
isolement Non isolé entre alimentation et logique interneEntre alimentation et masse à 500 V CA
Marquage CE
tenue aux ondes de choc 1 kV câble blindé mode commun se conformer à EN/IEC 61000-4-51 kV câbles d'alimentation mode commun se conformer à EN/IEC 61000-4-50,5 kV câbles d'alimentation mode différentiel se conformer à EN/IEC 61000-4-5
support de montage Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur 90 mm
Profondeur 95 mm
Largeur 54 mm
Poids du produit 0,22 kg
- Type de produit :
- Automate programmable industriel - Automate Modicon M251
- Gamme :
- Modicon
- Famille :
- M251
- Liaison série :
- Avec
- Port CANopen :
- Sans
- Port ethernet :
- Avec
- Logiciel de programmation :
- Logiciel EcoStruxure Machine Expert V1.1
