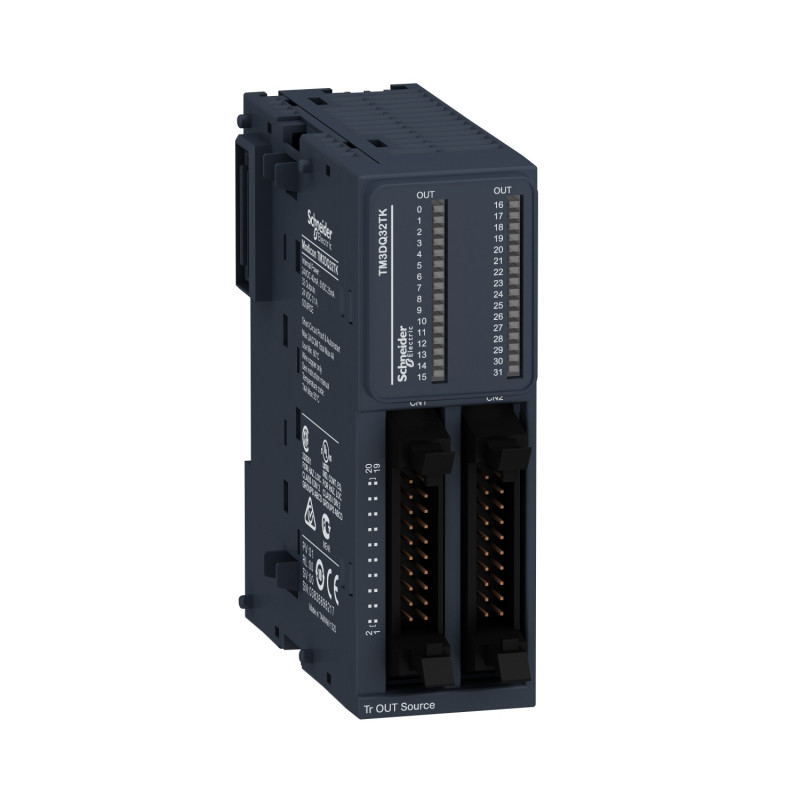

TM3DQ32TK Module d'extension Modicon TM3 - 32 sorties TOR - Transistors PNP source - 0,1A - Connecteur HE10 - Schneider
225,77 € HT
Réf. fabricant : TM3DQ32TK
EAN-13 : 3606480611513
Réf. AE : SCHTM3DQ32TK
Module d'extension de sorties Modicon TM3 - 32 sorties TOR transistor source 0,1A
Ce module d'extension TM3DQ32TK permet d'ajouter 32 sorties logiques de type relais avec un courant de sortie de 0,1A:
- 32 sorties logiques
- Sorties de type transistor source
- Courant de sortie 0,1A
- Connecteur HE10
Cette extension TM3DQ32TK est équipée d'un système de raccordement par connecteur HE10 pour faciliter le câblage.
Ce module de sorties TOR (Tout ou Rien) est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M221
- Automate Schneider Modicon M241
- Automate Schneider Modicon M251
- Automate Schneider Modicon M262
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon TM3
Type de produit ou équipement Module de sorties numériques
Compatibilité de gamme Modicon M241Modicon M251Modicon M221Modicon M262
Type de sortie numérique Transistor
nombre sorties TOR 32
logique de sortie numérique Logique Positive (PNP)
tension de sortie numérique 24 V DC for transistor output
courant de sortie TOR 100 mA pour sortie transistor
Complémentaires nombre E/S TOR 32
Consommation électrique 5 mA à 5 V CC à via un connecteur de bus (à l'état off)0 mA à 24 V CC à via un connecteur de bus (à l'état off)25 mA à 5 V CC à via un connecteur de bus (sur ON)40 mA à 24 V CC à via un connecteur de bus (sur ON)
temps de réponse 450 µs (marche)450 µs (arrêt)
courant de fuite maximum 0,1 mA pour sortie transistor
chute de tension maximale <0,4 V
charge sur lampe à filament maximum <1,2 W pour sortie transistor
Signalisation locale pourétat de la sortie 1 DEL par canal (vert)
raccordement électrique connecteur HE-10pour les sorties
distance maximale entre les appareils Câble non blindé: <5 m pour sortie transistor
isolement Entre sortie et logique interne à 500 V CANon-insulated between outputs
Marquage CE
support de montage Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur 90 mm
Profondeur 81,3 mm
Largeur 33,5 mm
Poids du produit 0,112 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Module de sorties TOR
- Type de connexion :
- Connecteur HE10
- Gamme :
- Modicon
- Famille :
- TM3
- Nombre d'entrées / sorties :
- 32 E/S
- Nombre de sorties à transistor :
- 32
- Logique de sortie :
- PNP
- Marque :
- Schneider
