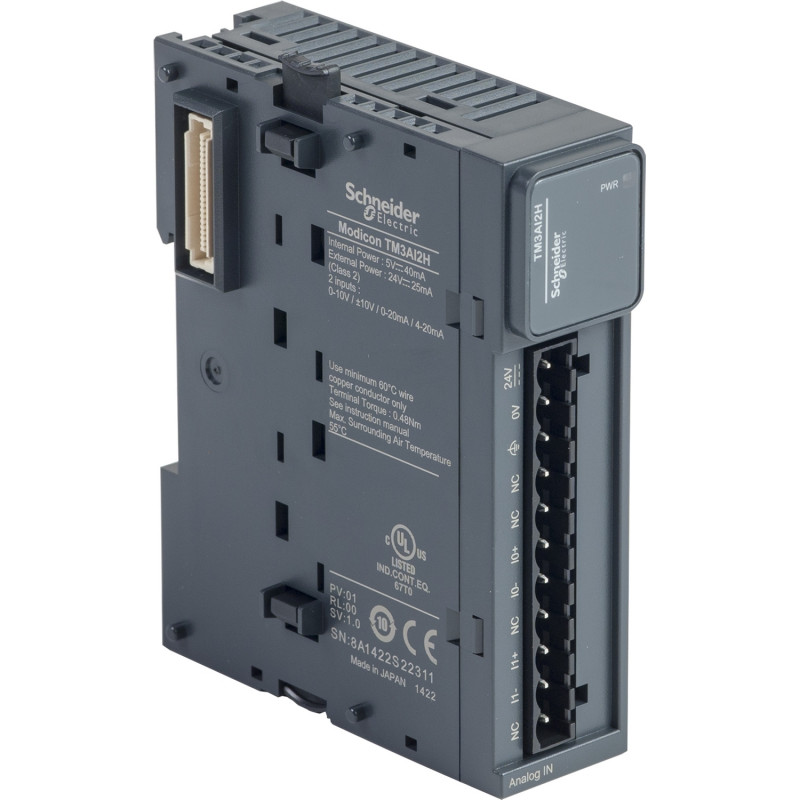

TM3AI2H Module d'entrées analogiques TM3 - 2 entrées courant/tension -10-0-10V, 0/4-20mA - Bornes à vis - Schneider
Réf. fabricant : TM3AI2H
EAN-13 : 3606480648885
3606480648885
Réf. AE : SCHTM3AI2H
SCHTM3AI2H
Module d'extension d'entrées analogiques haute résolution Modicon TM3 - 2 entrées tension - courant
Ce module d'extension TM3AI2H permet d'ajouter 2 entrées analogiques haute résolution:
- 2 entrées tension courant
- Entrée tension: -10 à +10Vcc, 0 à +10Vcc
- Entrée courant: 0 à 20mA ou 4 à 20mA
- Résolution 16 bits ou 15 bits + signe
- Raccordement bornes à vis
Cette extension TM3AI2H est équipée d'un système de raccordement par bornier à vis pour faciliter le câblage.
Ce module d'entrées analogique est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M221
- Automate Schneider Modicon M241
- Automate Schneider Modicon M251
- Automate Schneider Modicon M262
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon TM3
Type de produit ou équipement Module d'entrées analogiques
Compatibilité de gamme Modicon M221Modicon M241Modicon M251Modicon M262
Nombre d'entrées analogiques 2
type d'entrée analogique courant 4...20 mA courant 0...20 mA tension 0...10 V tension - 10...10 V
Complémentaires résolution entrées analogiques 16 bits15 bits + signe
surcharge permanente autorisée 13 V, type d'entrée analogique: tension40 mA, type d'entrée analogique: courant
impédance d'entrée <= 50 Ohm courant>= 1 MOhm tension
valeur du bit de poids faible 0.153 mV 0...10 Vtension0.305 mV - 10...10 Vtension0.305 µA 0...20 mAcourant0,244 µA 4...20 mAcourant
temps de conversion 1 ms + 1 ms par voie + 1 cycle contrôleur
durée d'échantillonnage 1 ms
erreur de précision absolue +/-0,1% de la pleine échelle à 25 °C+/- 1 % pleine échelle
Dérive en température +/- 0,006 %FS/°C
précision de répétition +/-0,5 %PE
non-linéarité +/- 0.01 %FS
diaphonie <= 1 LSB
[Us] tension d'alimentation 24 V CC
Limites de la tension d'alimentation 20,4…28,8 V
type de câble Câble blindé à paire torsadée <30 m pour entrée circuit
consommation électrique 30 mA à 5 V CC via un connecteur de bus à vide40 mA à 5 V CC via un connecteur de bus pleine charge25 mA à 24 V CC via alimentation externe
Signalisation locale pourPWR 1 LED (vert)
raccordement électrique 11 2,5 mm² bornier débrochable à vis avec pas 5,08 mm réglage pour entrées et alimentation
isolement Entre entrées et alimentation à 1500 V CAEntre entrée et sortie à 500 V CA
Marquage CE
tenue aux ondes de choc 1 kV alimentation puissance mode commun se conformer à EN/IEC 61000-4-50,5 kV alimentation puissance mode différentiel se conformer à EN/IEC 61000-4-51 kV entrée mode commun se conformer à EN/IEC 61000-4-5
support de montage Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur 90 mm
Profondeur 70 mm
Largeur 23,6 mm
Poids du produit 0,115 kg
- Type de produit :
- Module d'entrées analogiques
- Type de connexion :
- À vis
- Gamme :
- Modicon
- Famille :
- TM3
- Nombre d'entrées / sorties :
- 2 E/S
- Nombre d'entrées analogiques 0-10V :
- 2
