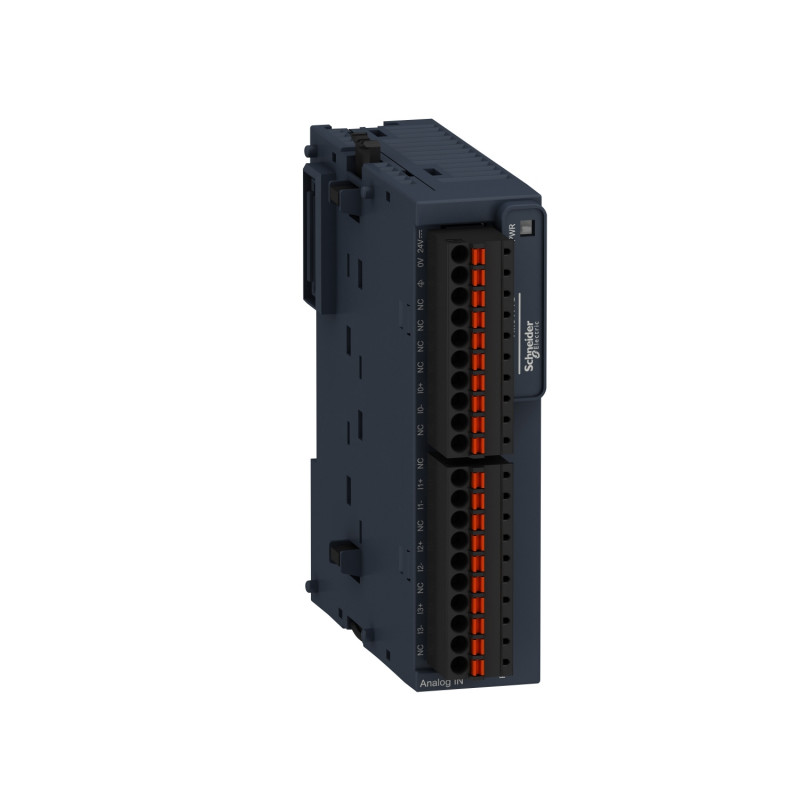

TM3TI4G Module d'entrées température ou courant tension TM3 - 4 entrées température, sonde ou -10-0-10V, 0/4-20mA - À ressort
245,00 € HT
Réf. fabricant : TM3TI4G
EAN-13 : 3606480649011
Réf. AE : SCHTM3TI4G
Module d'extension d'entrées haute résolution Modicon TM3 - 4 entrées tension - courant OU température
Ce module d'extension TM3TI4G permet d'ajouter 4 entrées analogiques haute résolution:
- 4 entrées tension courant ou température, sonde (Chaque entrée peut être configurée indépendamment en température ou en tension/courant)
- Entrée tension: -10 à +10Vcc, 0 à +10Vcc
- Entrée courant: 0 à 20mA ou 4 à 20mA
- Entrée thermocouple (J, K, R, S, B, T, N, E, C) Utiliser exclusivement des thermocouples isolés.
- Entrée thermosonde (RTD, Ni100, Ni1000, PT100, PT1000)
- Haute résolution 16 bits ou 15 bits + signe
- Raccordement bornes à ressort
Cette extension TM3TI4G est équipée d'un système de raccordement à ressort pour faciliter le câblage.
Ce module d'entrées analogique est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M221
- Automate Schneider Modicon M241
- Automate Schneider Modicon M251
- Automate Schneider Modicon M262
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon TM3
Type de produit ou équipement Module d'entrées analogiques
Compatibilité de gamme Modicon M221Modicon M241Modicon M251Modicon M262
Nombre d'entrées analogiques 4
type d'entrée analogique courant 4...20 mA courant 0...20 mA tension 0...10 V tension - 10...10 V thermocouple - 200…1000 °C avec thermocouple J thermocouple - 200…1300 °C avec thermocouple K thermocouple 0…1760 °C avec thermocouple R thermocouple 0…1760 °C avec thermocouple S thermocouple 0…1820 °C avec thermocouple B thermocouple - 200…400 °C avec thermocouple T thermocouple - 200…1300 °C avec thermocouple N thermocouple - 200…800 °C avec thermocouple E thermocouple 0…2315 °C avec thermocouple CPt 100 sonde de température - 200...850 °CPt 1000 sonde de température - 200...600 °C
Complémentaires résolution entrées analogiques 16 bits15 bits + signe
surcharge permanente autorisée 13 V, type d'entrée analogique: tension40 mA, type d'entrée analogique: courant
impédance d'entrée <= 50 Ohm courant>= 1 MOhm tension>= 1 MOhm thermocouple>= 1 MOhm sonde de température
valeur du bit de poids faible 2,44 mV 0...10 Vtension4,88 mV - 10...10 Vtension4,88 µA 0...20 mAcourant3,91 µA 4...20 mAcourant0,1 °Csonde de température0,1 °Cthermocouple
temps de conversion 100 ms + 100 ms par voie + 1 cycle contrôleur pour entrée analogique thermocouple100 ms + 100 ms par voie + 1 cycle contrôleur pour entrée analogique sonde de température10 ms + 10 ms par voie + 1 cycle contrôleur pour entrée analogique tension/courant
durée d'échantillonnage 10 ms, type d'entrée analogique: tension/courant100 ms, type d'entrée analogique: tension/courant100 ms, type d'entrée analogique: thermocouple100 ms, type d'entrée analogique: sonde de température
erreur de précision absolue +/-0,2% de l'échelle complète à 25 °C pour entrée analogique tension/courant+/-0,2% de l'échelle complète à 25 °C pour Pt 100/Pt 1000, Ni 100/ Ni 1000 sonde de température+/-0,2% de l'échelle complète à 25 °C pour thermocouple C 0…2315 °C+/- 6 °C à 25 °C pour thermocouple R, S 0...200 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple R, S 200...1760 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple B 300...1820 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple K - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple K 0...1300 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple J - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple J 0...1000 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple E - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple E 0...800 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple T - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple T 0...400 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple N - 200...0 °C+/-0,2% de l'échelle complète à 25 °C pour thermocouple N 0...1300 °C
Dérive en température +/- 0,01 %FS/°C
précision de répétition +/-0,5 %PE
non-linéarité +/- 0,2 %FS
diaphonie <= 1 LSB
[Us] tension d'alimentation 24 V DC
Limites de la tension d'alimentation 20,4…28,8 V
type de câble Câble blindé à paire torsadée <30 m pour entrée circuit
consommation électrique 45 mA à 5 V CC via un connecteur de bus50 mA à 5 V CC via un connecteur de bus35 mA à 24 V CC via alimentation externe40 mA à 24 V CC via alimentation externe
Signalisation locale 1 LED (green) for PWR
raccordement électrique 10 1,5 mm² bornier débrochable à vis avec pas 3,81 mm réglage pour entrées et alimentation10 1,5 mm² bornier débrochable à vis avec pas 3,81 mm réglage pour les entrées
isolement Entre entrées et alimentation à 1500 V CAEntre entrée et sortie à 500 V CA
Marquage CE
tenue aux ondes de choc 1 kV alimentation puissance mode commun se conformer à EN/IEC 61000-4-50,5 kV alimentation puissance mode différentiel se conformer à EN/IEC 61000-4-51 kV entrée mode commun se conformer à EN/IEC 61000-4-5
support de montage Top hat type TH35-15 rail conforming to IEC 60715Top hat type TH35-7.5 rail conforming to IEC 60715 plate or panel with fixing kit
Hauteur 90 mm
Profondeur 70 mm
Largeur 23,6 mm
Poids du produit 0,1 kg
- Type de produit :
- Module d'entrées analogiques - Module d'entrées température
- Type de connexion :
- À ressort
- Gamme :
- Modicon
- Famille :
- TM3
- Nombre d'entrées / sorties :
- 4 E/S
- Nombre d'entrées analogiques 0-10V :
- 4
