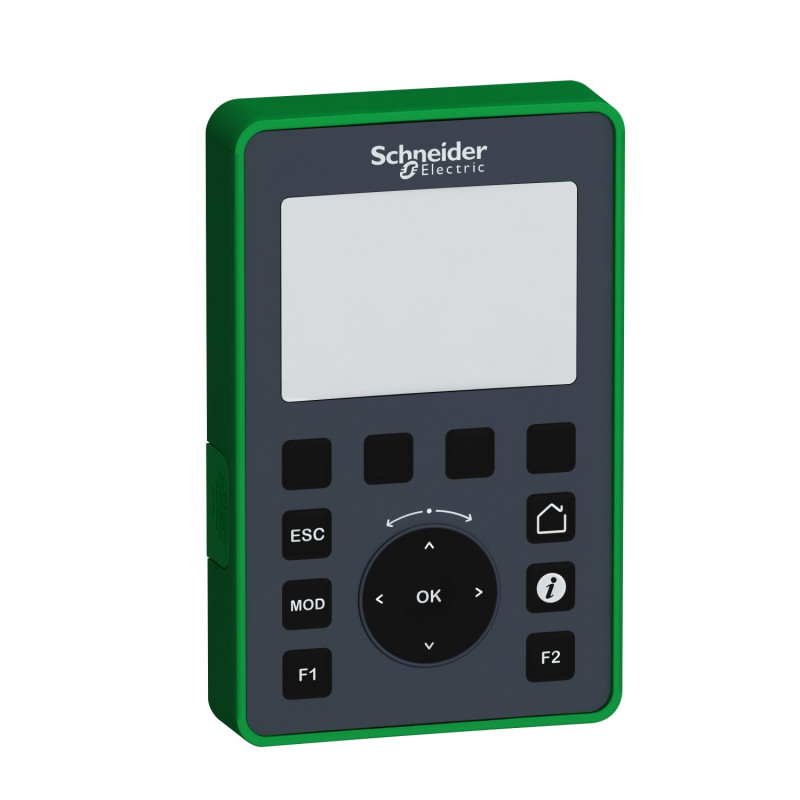

TMH2GDB Afficheur graphique déporté - Écran LCD rétro-éclairé - Compatible Modicon M221 et M221 Book

Écran déporté monochrome pour automates Schneider M221

Cette afficheur graphique multifonction permet d'assurer la liaison homme machine avec un automate Schneider M221 ou M221 Book.
Prêt à fonctionner, l'accès au paramétrage principal de l'application peut s'effectuer sans nécessiter de programmation au préalable dès sa connexion à l'automate.
Vous pouvez bien évidemment programmer des pages de dialogue personnalisées en fonction de vos besoins grâce à des modèles prédéfinis dans le logiciel EcoStructure Machine Expert Basic (téléchargeable gratuitement sur le site Schneider).

Cet écran se fixe sur une porte d'armoire électrique sur un trou format 22,5mm (format boutonnerie standard), une clé de serrage est livré avec le produit pour faciliter sa mise en œuvre.
En façade de machine son encombrement est le suivant (LxHxP): 80x126x19,2mm

Il se raccorde sur le port série de l'automate (pas le port Ethernet) via le câble de liaison série modbus Schneider XBTZ9980. Ce câble n'est pas fourni avec l'afficheur, il doit être commandé séparément. Ce câble assure l'alimentation de l'écran et la communication entre l'écran et l'automate.

L'essentiel sur l'afficheur déporté TMH2GDB

• Écran LCD STN monochrome rétro-éclairé
• Résolution 240x160 pixels
• Compatible avec automates M221 et M221 Book
• Système de fixation sur trou de diamètre 22,5mm (clé de serrage fournie)
• 10 langues disponibles
• 4 touches de service personnalisables
• 100 pages de dialogue opérateur maximum
• Conçu pour fonctionner dans une plage de température comprise entre -15°C et +50°C
• Câble de liaison série XBTZ9980 non livré avec l'afficheur
