EN STOCK Livraison 24/48h

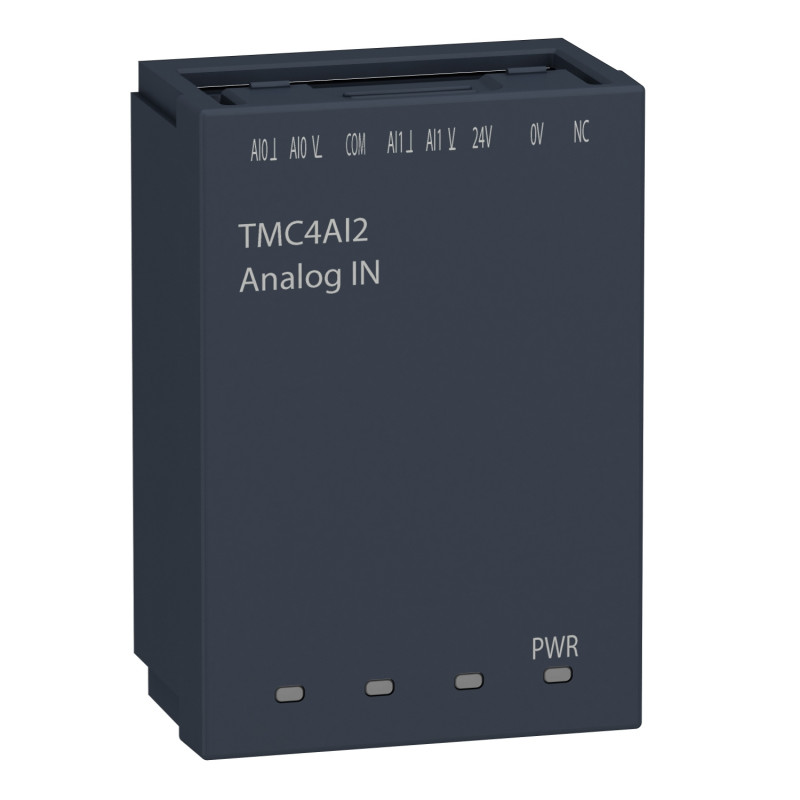

TMC4AI2 Cartouche 2 entrées analogiques configurables: Tension 0-10V Courant 0-20mA / 4-20mA - Modicon M241
119,00 € HT
Réf. fabricant : TMC4AI2
EAN-13 : 3606480649165
3606480649165
Réf. AE : SCHTMC4AI2
SCHTMC4AI2
Module 2 entrées analogiques, tension 0-10V, courant 0/4-20mA pour Modicon M241
Ce module d'extension TMC4AI2 permet d'ajouter 2 entrées analogiques de résolution 12bits:
- 2 entrées tension courant
- Entrée tension: 0 à +10Vcc
- Entrée courant: 0 à 20mA ou 4 à 20mA
- Résolution 12 bits
- Raccordement bornes à vis
Cette extension TMC4AI2 est équipée d'un système de raccordement par bornier à vis pour faciliter le câblage.
Ce module d'entrées analogique est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M241
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon M241
Type de produit ou équipement Cartouche d'entrée analogique
Accessoires associés Modicon M241C
Nombre d'entrées analogiques 2
Complémentaires type d'entrée analogique courant 4...20 mA courant 0...20 mA tension 0...10 V
résolution entrées analogiques 16 bits
valeur du bit de poids faible 1 mVtension2 µAcourant
durée d'échantillonnage 10 ms
erreur de précision absolue +/-0,2% de l'échelle complète à 25 °C
Dérive en température +/- 0,006 %FS/°C
précision de répétition +/- 0,2 %FS
non-linéarité +/- 0.05 %FS
diaphonie 80 dB
Type de câble Câble blindé à paire torsadée
raccordement électrique 1 1,5 mm² 1 bornier à ressort avec pas 3,81 mm réglage pour entrées et alimentation
distance maximale entre les appareils Câble blindé à paire torsadée: <30 m pour entrée
isolement Entre entrée et sortie à 500 V CCNon isolé entre entrées
Limites de la tension d'alimentation 20,4…28,8 V
Signalisation locale pourPWR 1 LED (vert)
Hauteur 50 mm
Profondeur 21 mm
Largeur 34 mm
Poids du produit 0,055 kg
surcharge permanente autorisée 40 mA, type d'entrée analogique: courant30 V, type d'entrée analogique: tension
impédance d'entrée <= 250 Ohm courant>= 1 MOhm tension
- Type de produit :
- Module d'entrées analogiques
- Type de connexion :
- À vis
- Gamme :
- Modicon
- Famille :
- M241
- Nombre d'entrées / sorties :
- 2
- Nombre d'entrées analogiques 0-10V :
- 2
