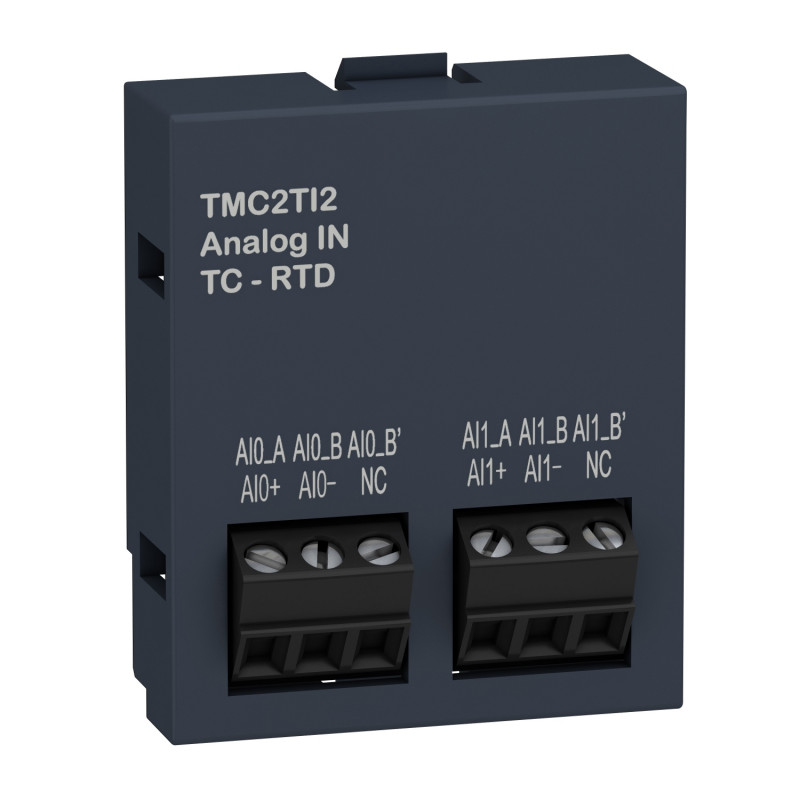

TMC2TI2 Cartouche 2 entrées température type K.J.R.S.B.E.T.N.C PT100-PT1000-NI100-NI1000 - Modicon M221
79,00 € HT
Réf. fabricant : TMC2TI2
EAN-13 : 3606480649158
3606480649158
Réf. AE : SCHTMC2TI2
SCHTMC2TI2
Module 2 entrées températures pour automate TM221C****
Ce module d'extension TMC2TI22 permet d'ajouter 2 entrées températures de résolution 12bits:
- 2 entrées de températures
- Type K, J, R, S, B, E, T, N, C, PT100, PT1000, NI100, NI1000
- Résolution 12 bits
- Raccordement bornes à vis
Cette extension TMC2TI22 est équipée d'un système de raccordement par bornier à vis pour faciliter le câblage.
Ce module d'entrées analogique est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M221 références commençant par TM221C
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon M221
Type de produit ou équipement Cartouche d'entrée analogique
Accessoires associés Modicon M221C
Nombre d'entrées analogiques 2
Complémentaires type d'entrée analogique thermocouple - 200…1000 °C avec thermocouple J thermocouple - 200…1300 °C avec thermocouple K thermocouple 0…1760 °C avec thermocouple R thermocouple 0…1760 °C avec thermocouple S thermocouple 0…1820 °C avec thermocouple B thermocouple - 200…400 °C avec thermocouple T thermocouple - 200…1300 °C avec thermocouple N thermocouple - 200…800 °C avec thermocouple E thermocouple 0…2315 °C avec thermocouple CNi 100/Ni 1000 sonde de température - 60...180 °CPt 100 sonde de température - 200...850 °CPt 1000 sonde de température - 200...600 °C
résolution entrées analogiques 14 bits
valeur du bit de poids faible 0,1 °C
durée d'échantillonnage 125 ms, type d'entrée analogique: thermocouple250 ms, type d'entrée analogique: sonde de température
erreur de précision absolue +/-0,1% de la pleine échelle à 25 °C pour Pt 100/Pt 1000, Ni 100/ Ni 1000 sonde de température+/- 0,4 % de déviation maximale à 25 °C pour thermocouple K - 200...0 °C+/-0,1% de la pleine échelle à 25 °C pour thermocouple K 0...1300 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple J - 200...0 °C+/-0,1% de la pleine échelle à 25 °C pour thermocouple J 0...1000 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple E - 200...0 °C+/-0,1% de la pleine échelle à 25 °C pour thermocouple E 0...800 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple T - 200...0 °C+/-0,1% de la pleine échelle à 25 °C pour thermocouple T 0...400 °C+/- 0,4 % de déviation maximale à 25 °C pour thermocouple N - 200...0 °C+/-0,1% de la pleine échelle à 25 °C pour thermocouple N 0...1300 °C+/- 6 °C à 25 °C pour thermocouple R, S 0...200 °C+/-0,1% de la pleine échelle à 25 °C pour thermocouple R, S 200...1760 °C+/-0,1% de la pleine échelle à 25 °C pour thermocouple C 0…2315 °C
Dérive en température +/- 0,02 %FS/°C
précision de répétition +/- 0,5 %FS
non-linéarité +/- 0.01 %FS
diaphonie <= 1 LSB
Type de câble Câble blindé à paire torsadée
raccordement électrique 3 1,5 mm² 2 borniers à vis avec pas 3,81 mm réglage pour les entrées
distance maximale entre les appareils Câble blindé à paire torsadée: <30 m pour entrée
isolement Non isolé entre entrées analogiques et logique interne
Hauteur 41 mm
Profondeur 15 mm
Largeur 35 mm
Poids du produit 0,015 kg
impédance d'entrée >= 1 MOhm
- Type de produit :
- Module d'entrées température
- Type de connexion :
- À vis
- Gamme :
- Modicon
- Famille :
- M221
- Nombre d'entrées / sorties :
- 2
