EN STOCK Livraison 24/48h

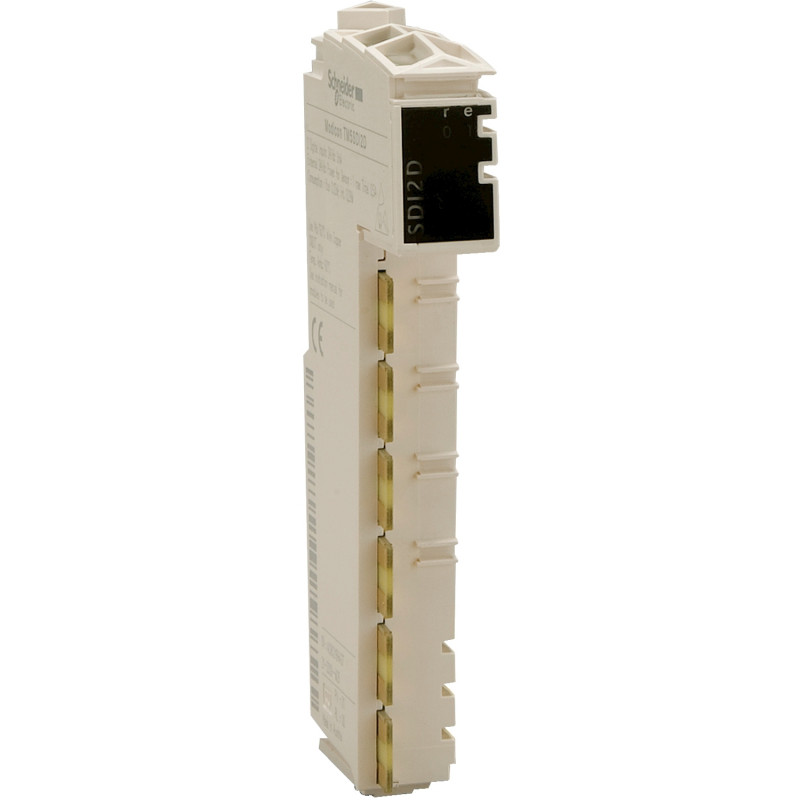

TM5SDI12D Module d'entrée numérique TM5 - 12 entrées logiques - 24Vcc - Signal Sink - 1 fil - Modicon TM5
146,00 € HT
Réf. fabricant : TM5SDI12D
EAN-13 : 3595864074450
3595864074450
Réf. AE : SCHTM5SDI12D
SCHTM5SDI12D
Module d'extension 12 entrées Sink 24Vcc - Modicon TM5
Ce module d'extension TM5SDI12D permet d'ajouter 12 entrées numériques de type Sink 24Vcc TOR (tout ou rien):
- 12 entrées logiques TOR de type Sink
- Tension d'entrée 24Vcc
- Type de signal: Sink
- Raccordement électrique 1 fil
- Impédance d'entrée 6,4k?
- État 0: 5Vcc maximum
- État 1: 15Vcc minimum
Cette extension TM5SDI12D d'entrées numérique est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M258
- Automate Schneider Modicon LMC058
- Contrôleur de mouvement PacDrive LMC
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon TM5
Type de produit ou équipement Module d'entrées numériques
nombre d'entrées numériques 12
Tension entrées numériques 24 V
Complémentaires Compatibilité de gamme Contrôleur de mouvement PacDrive LMCModicon M258Modicon LMC058
Accessoires associés Contrôleur de mouvementPacDrive LMC ProPacDrive LMC Pro 2Contrôleur logiquePacDrive LMC Eco
type de tension d'entrée numérique DC
Limites de la tension d'entrée 20,4...28,8 V
type d'entrée numérique Dissipateur
courant d'entrée TOR 3,75 mA
Impédance d'entrée 6,4 kOhm
Couleur Blanc
Tension état 0 garanti <= 5 V
Tension état 1 garanti >= 15 V
filtrage en entrée <= 25 ms configurable par logiciel<= 100 ms quincaillerie
Isolation Isolement 500 Vrms entre canal et busPas d'isolement entre les canaux
consommation électrique 36 mA à 5 V CC Bus73 mA à 24 V CC toutes les entrées activées (On)
Puissance dissipée maximale en W 1,93 W
signalisation locale 1 LED vert pour alimentation puissance1 LED rouge pour alimentation puissance12 DEL vert pour état d'entrée
raccordement électrique 1 fil
Marquage CE
Poids du produit 0,025 kg
- Type de produit :
- Module d'entrées TOR - Module d'entrée numérique
- Type de connexion :
- 1 fil
- Gamme :
- Modicon
- Famille :
- TM5
- Nombre d'entrées / sorties :
- 12
- Nombre d'entrées sink/source 24Vcc :
- 12
Fiche technique du produit :
Notice du produit :
Plans du produit :
