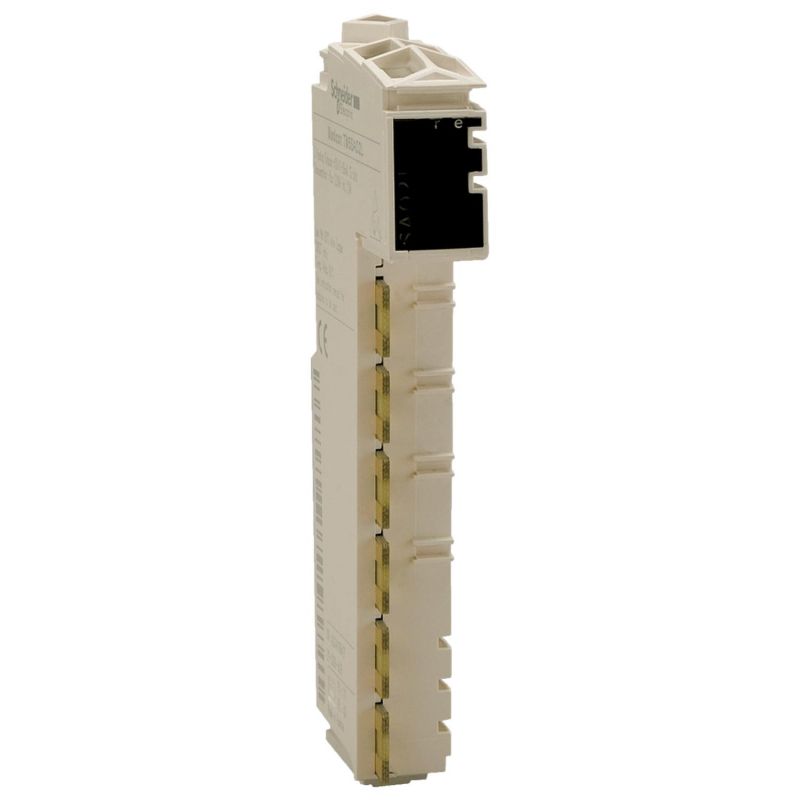

TM5SAI2L Module d'entrées analogique TM5 - 2 entrées courant/tension -10 +10V 0/4-20mA - Modicon TM5 Schneider
221,65 € HT
Réf. fabricant : TM5SAI2L
EAN-13 : 3595864074719
3595864074719
Réf. AE : SCHTM5SAI2L
SCHTM5SAI2L
Module d'extension 2 entrées analogiques Modicon TM5 - 2 entrées tension - courant
Ce module d'extension TM5SAI2L permet d'ajouter 2 entrées analogiques 12 bits + signe:
- 2 entrées tension courant
- Entrée tension: -10 à +10Vcc
- Entrée courant: 0 à 20mA ou 4 à 20mA
- Résolution 12 bits ou 12 bits + signe
- Période d'échantillonnage 300µs (sans filtrage) et 1ms (avec filtrage)
Cette extension TM5SAI2L d'entrées analogiques est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M258
- Automate Schneider Modicon LMC058
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon TM5
Type de produit ou équipement Module d'entrées analogiques
Nombre d'entrées analogiques 2
type d'entrée analogique tension +/- 10 V différentiel courant 0…20 mA/4…20 mA différentiel
résolution entrées analogiques 12 bits + signe +/- 10 V12 bits 0…20 mA/4…20 mA
Complémentaires Compatibilité de gamme Modicon M258Modicon LMC058
Accessoires associés Contrôleur logiqueContrôleur de mouvement
résolution de la mesure 2,441 mV, +/- 10 V4,883 µA, 0…20 mA/4…20 mA
Couleur Blanc
impédance d'entrée >= 20 mOhm tension
impédance de charge ohmique <= 300 Ohm (courant)
durée d'échantillonnage 1 ms, type d'entrée analogique: toutes les entrées avec filtrage300 µs, type d'entrée analogique: toutes les entrées sans filtrage
erreur de mesure < 0,08 % de l'échelle 1 +/- 10 V +/- 10 V à 25 °C< 0,08 % de l'échelle 1 0…20 mA/4…20 mA à 25 °C
coefficient de température +/- 0,009 %FS/°C, type d'entrée analogique: courant+/- 0,006 %FS/°C, type d'entrée analogique: tension
non-linéarité < 0,025 %FS, type d'entrée analogique: tension< 0,05 %FS, type d'entrée analogique: courant
Type de câble Câble blindé
Isolation Pas d'isolement entre les canauxIsolement 500 Vrms entre canal et bus
Alimentation Interne
[Us] tension d'alimentation 24 V CC -15...20 %
common mode rejection > 70 dB
signalisation locale 1 LED vert pour alimentation puissance1 LED rouge pour alimentation puissance2 LEDs vert pour état d'entrée
consommation électrique 2 mA à 5 V CC Bus33 mA à 24 V CC entrée/sortie
Puissance dissipée maximale en W 0,81 W
Marquage CE
Poids du produit 0,025 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Module d'entrées analogiques
- Gamme :
- Modicon
- Famille :
- TM5
- Nombre d'entrées / sorties :
- 2
- Nombre d'entrées analogiques 0-10V :
- 2
- Marque :
- Schneider
